Διαθέσιμο με το Archicad Collaborate

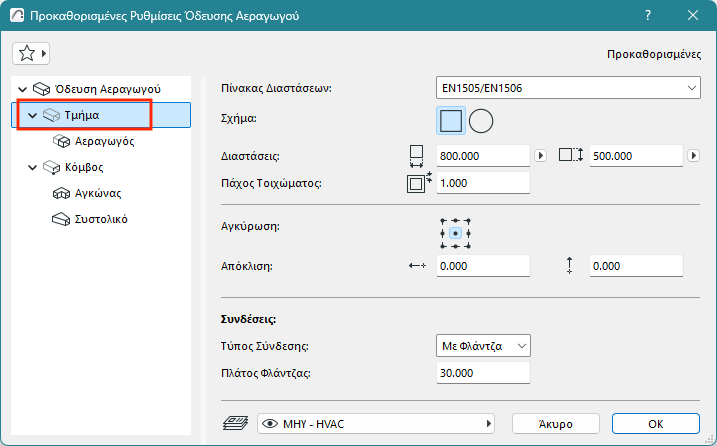

Πίνακας Διαστάσεων
Επιλέξτε έναν Πίνακα Διαστάσεων. (Ορισμός πινάκων στο Route Specifications.)
Σχήμα
(Μόνο Αεραγωγός:) Επιλέξτε μία διατομή: Ορθογώνια ή Κυκλική.
Διαστάσεις
•(Μόνο Αεραγωγός:) Για ορθογώνιο: Εισάγετε τις διαστάσεις της διατομής.
•Επιλέξτε ένα πρότυπο κυκλικής διάστασης από τους καθορισμένους Πίνακες Διαστάσεων. Δείτε: Route Specifications.
Σημείωση: Μπορείτε να προσαρμόσετε τη διατομή οποιουδήποτε τμήματος κατά την εισαγωγή - δείτε Αλλαγή παραμέτρου Όδευσης εν κινήσει.
Πάχος Τοίχου
Πάχος τοιχώματος του ΜΗΥ Στοιχείου.
Στοίχιση και απόκλιση
Δείτε: Επεξεργασία γραμμής αναφοράς τμήματος - στοίχιση και απόκλιση
Επιλέξτε τον κατάλληλο τύπο (π.χ. Με Φλάντζα, Με Συγκόλληση, Απλός) - αυτό διαφέρει ανάλογα με τον τύπο Όδευσης. Εισάγετε πλάτος/διάμετρο κατά περίπτωση.
Οι αγκώνες και οι κόμβοι του τμήματος θα χρησιμοποιούν αυτές τις συνδέσεις, αναλόγως.
Σημείωση: Όταν συνδέετε ένα στοιχείο όδευσης σε ένα αυτόνομο ΜΗΥ αντικείμενο, το στοιχείο όδευσης "κληρονομεί" αυτόματα το ΜΗΥ Σύστημα του σημείου σύνδεσης του αντικειμένου.
