1.Δημιουργία υδρονικού συστήματος με χρήση στοιχείων σωληνώσεων και εξοπλισμού

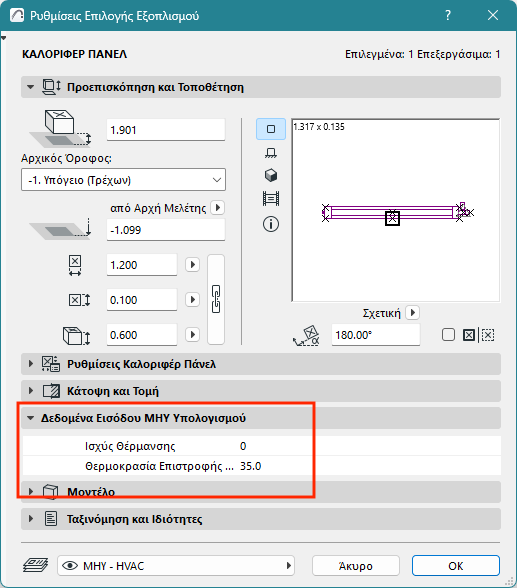

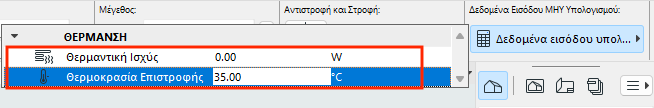

2.Εισάγετε τις τιμές ισχύος θέρμανσης και επιστροφής για μεμονωμένο υδρονικό εξοπλισμό, στους διαλόγους ρυθμίσεων ή στις Πληροφορίες:

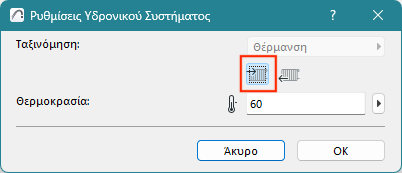

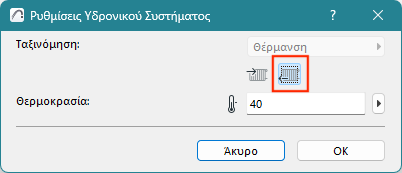

3.Στις Ρυθμίσεις Υδρονικού Συστήματος, για ένα επιλεγμένο τμήμα: Ορίστε την απαίτηση θερμοκρασίας (π.χ. για την παροχή και την επιστροφή):
–Ανοίξτε τις Ρυθμίσεις Υδρονικού Συστήματος από τη ΜΗΥ Γραμμή Εργαλείων ή από το θεματικό μενού οποιουδήποτε υδρονικού τμήματος.
4.Προσθέστε το υδρονικό σύστημα στον Περιηγητή ΜΗΥ Συστήματος (βλ Προσθήκη ΜΗΥ Συστήματος στον Περιηγητή ΜΗΥ Συστήματος)

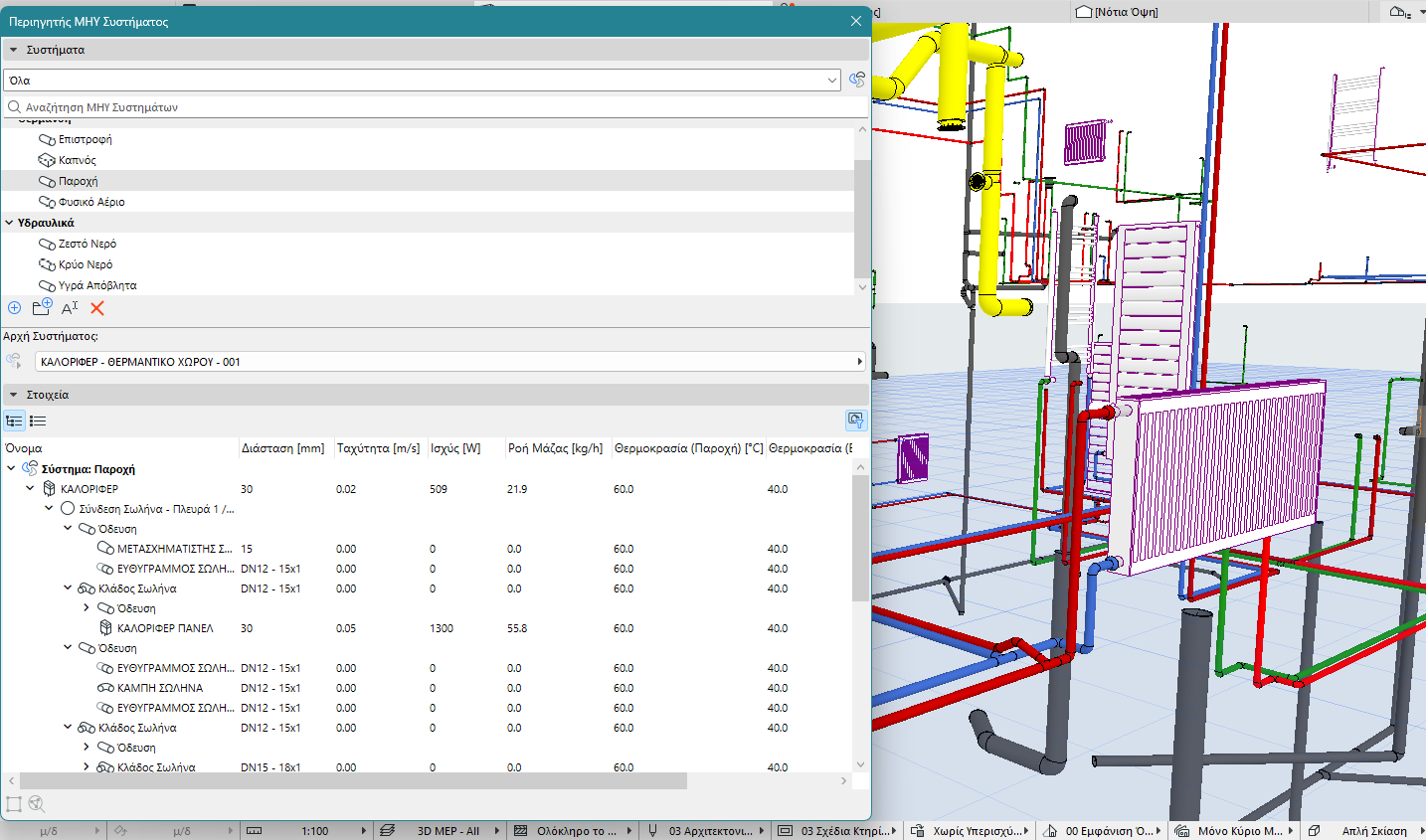

Ο Περιηγητής ΜΗΥ Συστήματος εμφανίζει τα σχετικά δεδομένα για κάθε στοιχείο: Χωρητικότητες, θερμοκρασίες Παροχής και Επιστροφής, ροή μάζας, ταχύτητα.
•Οι Χωρητικότητες προστίθενται μέχρι το σημείο εκκίνησης του Συστήματος
•Η ροή Μάζας και η Ταχύτητα και η θερμοκρασία Επιστροφής υπολογίζονται για τις οδεύσεις και τα τμήματα
•Τα δεδομένα αυτά βασίζονται στις διαστάσεις του στοιχείου καθώς και στα δεδομένα ικανότητας (ισχύος) και θερμοκρασίας που έχουν εισαχθεί για υδρονικά στοιχεία
5.Βελτιστοποίηση διαστάσεων σωλήνα: Με βάση τα δεδομένα που εμφανίζονται στον Περιηγητή ΜΗΥ Συστήματος, χρησιμοποιήστε το εργαλείο Βελτιστοποιητής Υδρονικών για να προσαρμόσετε τις διαστάσεις όπως απαιτείται.
Μπορείτε να εμφανίσετε αυτά τα δεδομένα για όλα τα μέρη του συστήματος χρησιμοποιώντας σημάνσεις και λίστες.
Έχετε πρόβλημα με την εμφάνιση ΜΗΥ δεδομένων;
Μερικές φορές τα εμφανιζόμενα δεδομένα (π.χ. σε σημάνσεις και πίνακες) δεν ανανεώνονται. Σε αυτήν την περίπτωση:
1.Βεβαιωθείτε ότι έχετε προσθέσει το σύστημα στον Περιηγητή Συστήματος για να ενεργοποιήσετε τον υπολογισμό (δείτε Προσθήκη ΜΗΥ Συστήματος στον Περιηγητή ΜΗΥ Συστήματος)
2.Χωρίς να έχει επιλεγεί τίποτα στο σχέδιο, χρησιμοποιήστε την εντολή του θεματικού μενού: Ανανέωση Ιδιοτήτων ΜΗΥ
Σημείωση: Η εντολή Ανανέωση Ιδιοτήτων ΜΗΥ είναι διαθέσιμη από το Archicad 29.1.0. Σε παλαιότερες εκδόσεις, κάντε τα εξής:
–Ανοίξτε τον περιηγητή συστήματος και επιλέξτε το σύστημα που θέλετε να ενημερώσετε
–Χρησιμοποιήστε το Άποψη > Ανανέωση > Ανακατασκευή και Αναδημιουργία
