Έλεγχος ΜΗΥ Μοντέλου για αερισμό Χώρου
Για ένα ΜΗΥ Μοντέλο, μπορείτε να ορίσετε τις απαιτήσεις εξαερισμού ανά Χώρο. Στη συνέχεια, χρησιμοποιήστε τους ενσωματωμένους ελέγχους για να διασφαλίσετε ότι τα ΜΗΥ Στοιχεία (τερματικά) σας παρέχουν την απαιτούμενη παροχή αέρα παροχής και απαγωγής.
Βήμα 1: Ρυθμίστε χώρους με παραμέτρους εξαερισμού
Δημιουργήστε τους απαραίτητους χώρους στο μοντέλο.

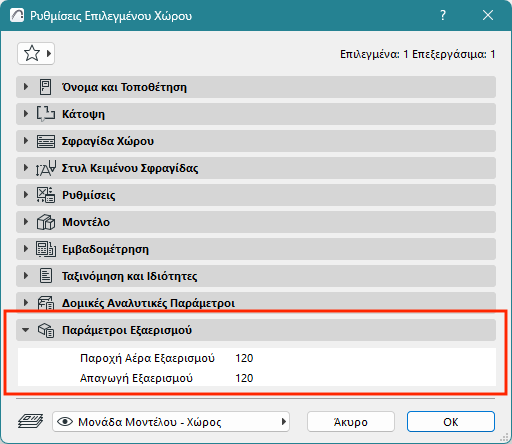

Στις Ρυθμίσεις Χώρου, εισάγετε τιμές για τις παραμέτρους Παροχής και Απαγωγής Αέρα Εξαερισμού:
Βήμα 2: Ρυθμίστε τερματικά με παραμέτρους παροχής
1.Μοντελοποιήστε το HVAC σύστημα, συμπεριλαμβανομένων των τερματικών.

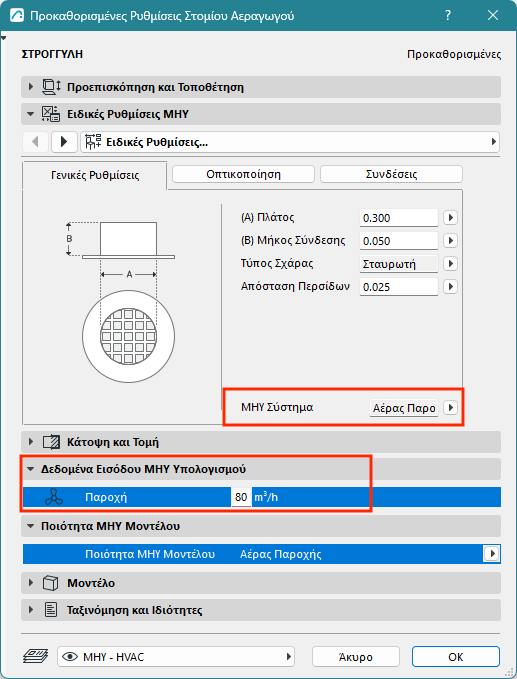

2.Για κάθε τερματικό, εισαγάγετε τα δεδομένα παροχής και το ΜΗΥ Σύστημα (Αέρα Παροχής ή Απαγωγής) στο πάνελ Δεδομένα Εισόδου ΜΗΥ Υπολογισμού του διαλόγου Ρυθμίσεις Τερματικού (Στομίου).
Βήμα 3: Καθορίστε Σύστημα Ελέγχου Ποιότητας

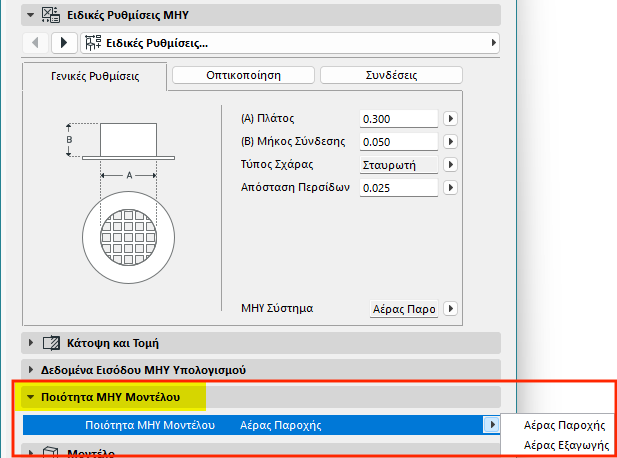

Στο πάνελ Ποιότητα ΜΗΥ Μοντέλου:
Επιλέξτε είτε Αέρα Παροχής είτε Αέρα Απαγωγής για να ορίσετε αυτά τα δεδομένα για τους σκοπούς του Ελέγχου Ποιότητας του ΜΗΥ Μοντέλου. (Αυτό είναι απαραίτητο επειδή το ΜΗΥ Σύστημα του τερματικού, το οποίο έχει οριστεί αλλού, είναι ένα χαρακτηριστικό μελέτης που μπορεί να μετονομαστεί ανά πάσα στιγμή.)
Βήμα 4: Εκτελέστε τον Έλεγχο Ποιότητας ΜΗΥ Μοντέλου
Εκτελέστε έναν έλεγχο για να βεβαιωθείτε ότι ο τερματικός εξοπλισμός που τοποθετείται στο μοντέλο πληροί τις παραμέτρους των Χώρων για επαρκή εξαερισμό. Ο έλεγχος εξετάζει κάθε τερματικό που βρίσκεται μερικώς ή πλήρως μέσα σε έναν Χώρο.
1.Στα παράθυρα 3D/Κάτοψη/Τομή:
•Ανοίξτε Σχεδίαση > Έλεγχος Μοντέλου > Ποιότητα ΜΗΥ Μοντέλου (ή η ίδια εντολή από την ΜΗΥ Γραμμή Εργαλείων)
2.Ελέγξτε ποιες παραμέτρους (παροχή αέρα, απαγωγή αέρα ή και τις δύο) θέλετε να ελέγξετε στους χώρους σας.
3.Πατήστε Έλεγχος.

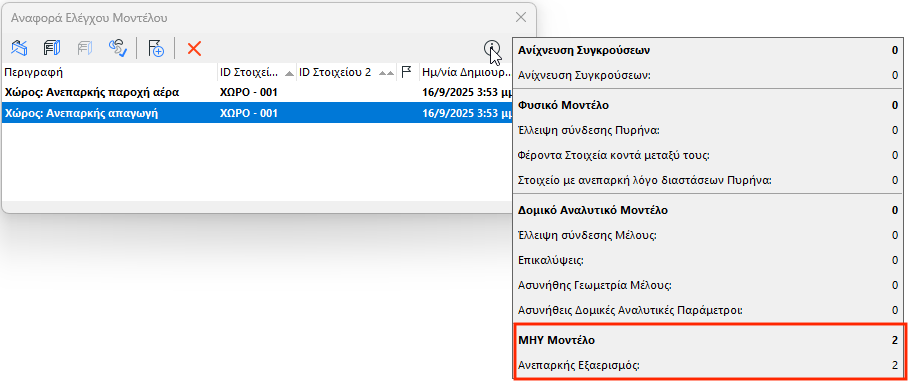

Η Αναφορά Ελέγχου Μοντέλου παραθέτει όλους τους Χώρους των οποίων οι παράμετροι εξαερισμού δεν πληρούνται. Εδώ, για κάθε αποτέλεσμα μπορείτε να δείτε τα σχετικά στοιχεία στο μοντέλο και να δημιουργήσετε Ζητήματα, κατά βούληση.
Δημιουργία Ζητήματος από Αναφορά Ελέγχου Μοντέλου
Δημιουργία Πίνακα Χώρων και των απαιτήσεων εξαερισμού τους

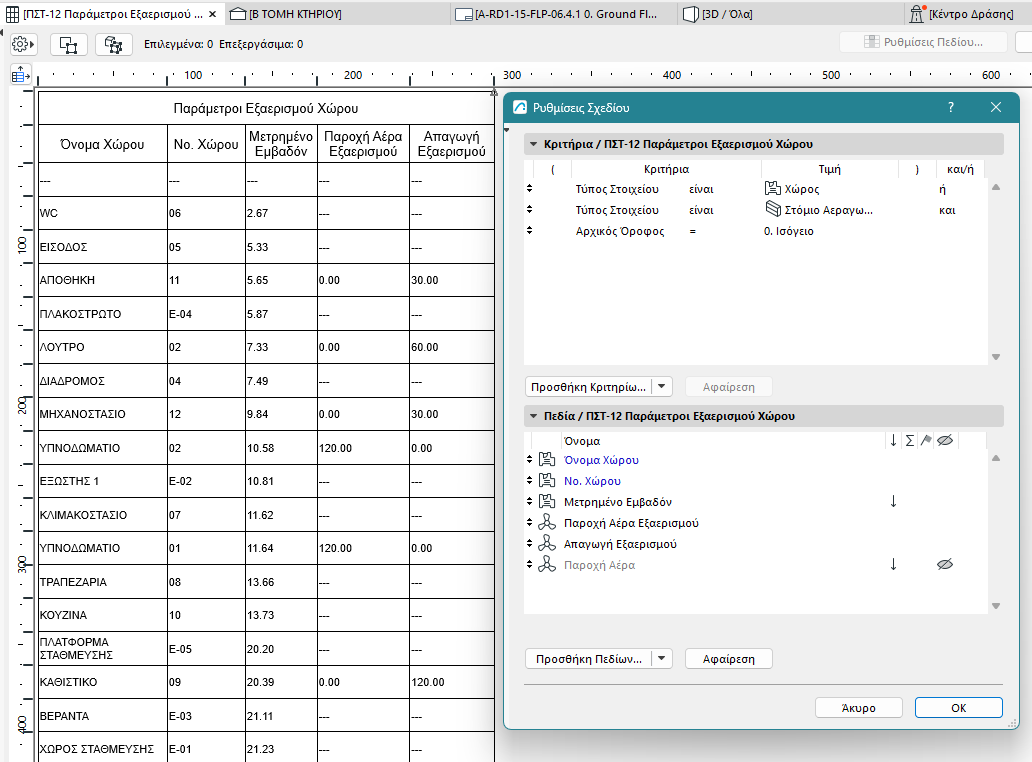

Μπορείτε επίσης να παραθέσετε τους Χώρους, τις απαιτήσεις εξαερισμού τους και την παροχή των σχετικών τερματικών στον Διαδραστικό Πίνακα.
Ελέγξτε και επεξεργαστείτε τις τιμές απευθείας στον Πίνακα, ανάλογα με τις ανάγκες.
