Χρησιμοποιήστε μεμονωμένα μήκη για σωλήνες και αεραγωγούς

Διαθέσιμο με το Archicad Collaborate

Όταν η μοντελοποίηση βρίσκεται σε εξέλιξη, ίσως θέλετε να βλέπετε τις οδεύσεις ως ένα ενιαίο, μακρύ στοιχείο για μία καθαρή άποψη του μοντέλου. Ωστόσο, για σκοπούς τεκμηρίωσης, μπορεί να είναι πιο χρήσιμο να δείτε και να εξάγετε τα πραγματικά μήκη των τμημάτων της όδευσης.

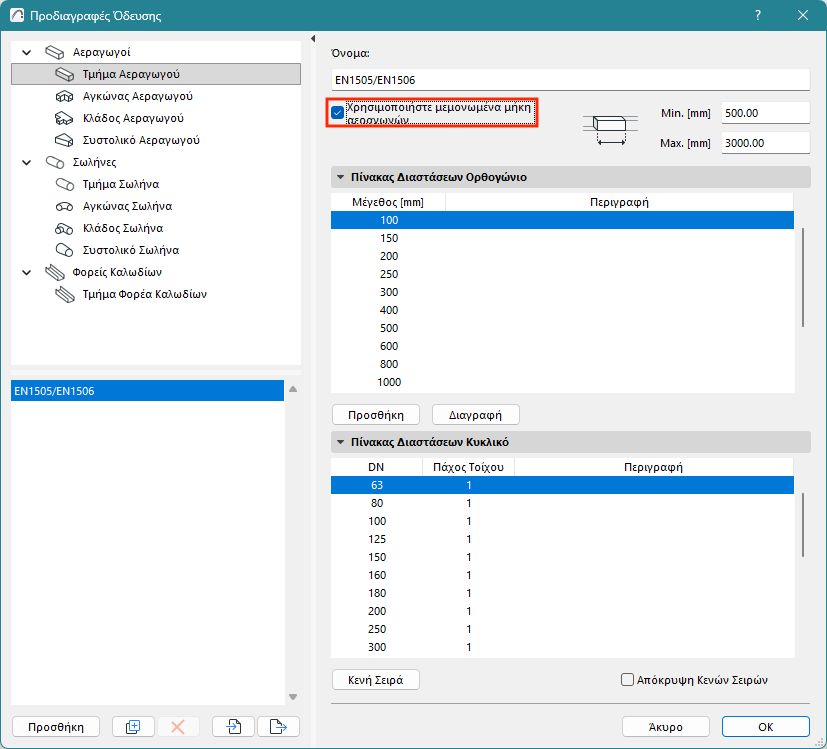

Για να ορίσετε αυτή την επιλογή, ανοίξτε τις Προδιαγραφές Όδευσης. (Βλέπε Route Specifications για περισσότερα σχετικά με αυτόν τον διάλογο.)

Για τμήματα Σωλήνων ή Αεραγωγών ή Φορέων Καλωδίων:

•Τσεκάρετε το “Χρησιμοποιήστε μεμονωμένα μήκη”

•Εισάγετε το ελάχιστο και το μέγιστο μήκος ώστε να αντικατοπτρίζει τις προδιαγραφές μηκών του κατασκευαστή (π.χ. για τον τύπο του αεραγωγού σας)

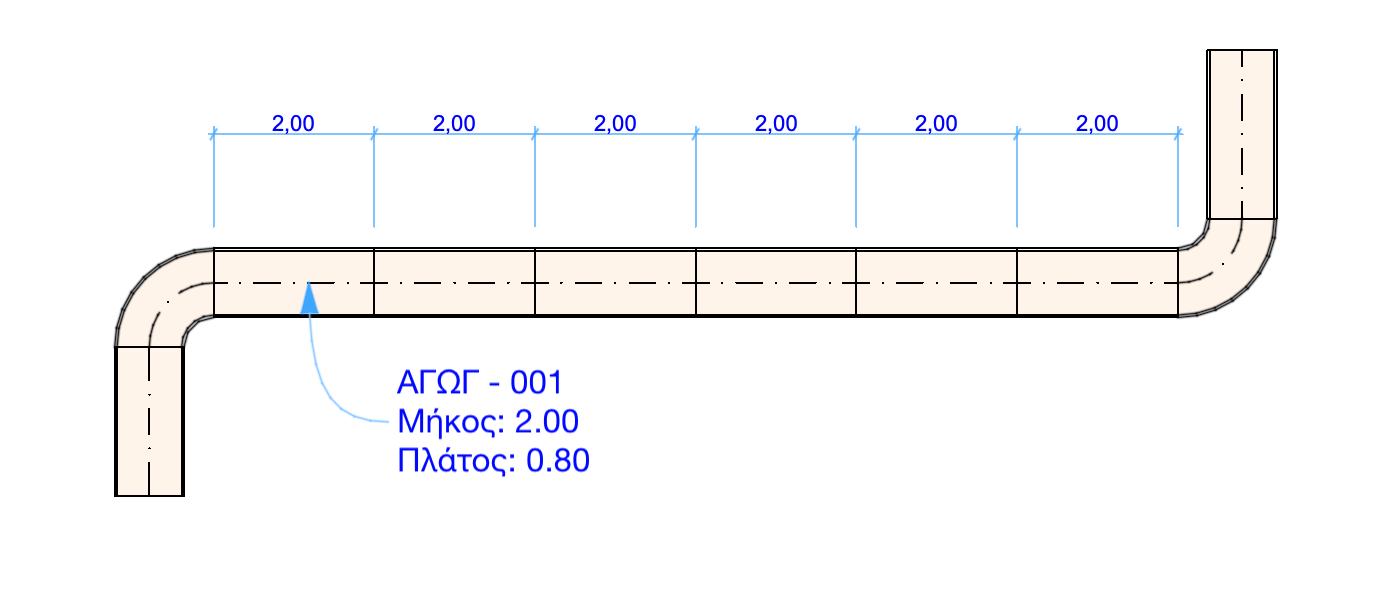

Τώρα το μοντέλο εμφανίζει κάθε μήκος τμήματος με βάση τις Προδιαγραφές Όδευσης.

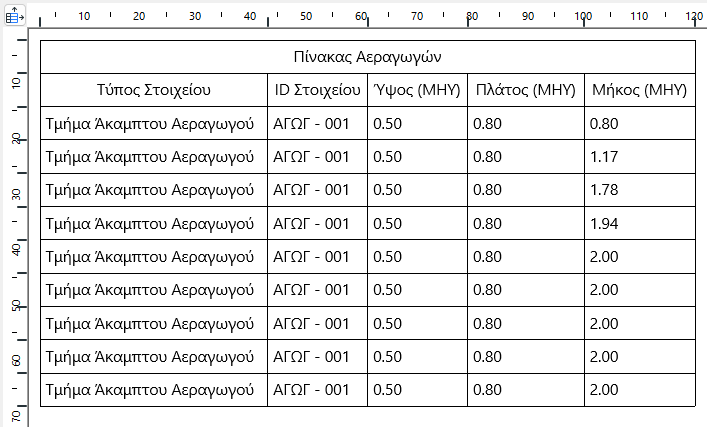

Μπορείτε να επισημάνετε κάθε τμήμα ξεχωριστά και να τα παραθέσετε στον Διαδραστικό Πίνακα.

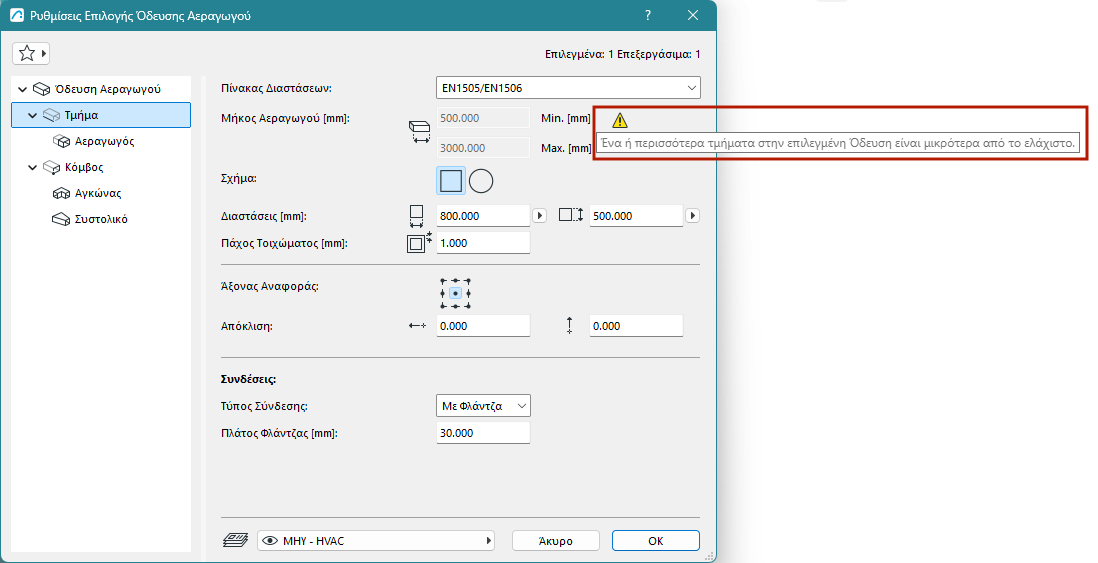

Με ενεργοποιημένο το "Χρησιμοποιήστε μεμονωμένα μήκη": μπορείτε να εξακολουθείτε να μοντελοποιείτε οποιαδήποτε γεωμετρία όδευσης, αλλά αν δημιουργηθούν τμήματα που είναι πολύ μικρά, οι Ρυθμίσεις Όδευσης θα σας προειδοποιήσουν:

Βελτιστοποίηση μηκών τμημάτων: Αυτόματες προσαρμογές

Στο μέτρο του δυνατού, το MEP Designer θα βελτιστοποιήσει αυτόματα τα μήκη των τμημάτων, όπου χρειάζεται. Εάν το τμήμα της όδευσης περιλαμβάνει ένα "υπόλοιπο" μήκους που εμπίπτει στο δικό σας ελάχιστο/μέγιστο εύρος, όπως ορίζεται στις Προδιαγραφές Όδευσης: Το MEP Designer απλά το προσθέτει στην όδευση.

Εάν το μήκος που απομένει είναι μικρότερο από το ελάχιστο μήκος, το MEP Designer το τεντώνει στο ελάχιστο μήκος. Αυτό το επιπλέον τέντωμα αφαιρείται στη συνέχεια από το προηγούμενο (πλήρους μήκους) τμήμα.

Το τμήμα που απέμεινε ήταν πολύ μικρό, οπότε επεκτείνεται για να φτάσει το ελάχιστο.
Το γειτονικό τμήμα πλήρους μήκους περικόπτεται ανάλογα.
