Τοποθέτηση Τερματικού, Παρελκόμενου ή Εξαρτήματος
Διαθέσιμο με το Archicad Collaborate
Η ΜΗΥ ΒΙΒΛΙΟΘΗΚΗ περιέχει ειδικά διαμορφωμένα στοιχεία ΜΗΥ Στοιχεία που μπορείτε να τοποθετήσετε χρησιμοποιώντας τα εργαλεία Παρελκόμενο, Εξάρτημα και Τερματικό - αυτά μπορούν να χρησιμοποιηθούν για την έναρξη και το τέλος των ΜΗΥ Οδεύσεων.
Σημείωση: Η βιβλιοθήκη αντικειμένων περιέχει πρόσθετα στοιχεία βιβλιοθήκης που είναι ΜΗΥ συμβατά ή/και μπορούν να μετατραπούν σε Εξοπλισμό. Δείτε: ΜΗΥ-Συμβατά Αντικείμενα.
Χρησιμοποιήστε τα εργαλεία Τερματικό, Εξαρτήματα και Εξοπλισμός για να τοποθετήσετε αυτά τα ΜΗΥ Στοιχεία στην Κάτοψη ή στο 3D Παράθυρο.
•Επιλέξτε το εργαλείο Παρελκόμενο ή Εξάρτημα, και στη συνέχεια, κάντε κλικ μία φορά σε ένα τμήμα όδευσης για να το τοποθετήσετε
•Το στοιχείο που τοποθετείται δεύτερο (όδευση ή παρελκόμενο) κληρονομεί το ΜΗΥ Σύστημα του σημείου σύνδεσης του πρώτου στοιχείου
•Εάν τα σχήματα παρελκόμενου και όδευσης ταιριάζουν: το παρελκόμενο παίρνει, εξ ορισμού, το μέγεθος της όδευσης
•Εάν τα σχήματα διαφέρουν: το παρελκόμενο διατηρεί το δικό του μέγεθος και προστίθενται αυτόματα συστολικά
•Εάν δεν υπάρχει αρκετός χώρος ή εάν το εξάρτημα δεν είναι σε σειρά με την όδευση: τοποθετείται ένα αυτόνομο παρελκόμενο που δεν συνδέεται με την όδευση
Ρύθμιση παρελκόμενου: κληρονομεί το μέγεθος διαδρομής
Εξ ορισμού, ένα τοποθετημένο παρελκόμενο ταιριάζει με το μέγεθος του στοιχείου όδευσης. Για να αλλάξετε αυτή την προεπιλογή για κάθε στοιχείο, καταργήστε την επιλογή Μέγεθος σύνδεσης, στις Πληροφορίες:
Εάν το κουτάκι δεν είναι τσεκαρισμένο: το παρελκόμενο διατηρεί το δικό του μέγεθος και προστίθεται ένα συστολικό, εάν χρειάζεται.
Αντιστροφή κατεύθυνσης παρελκόμενου

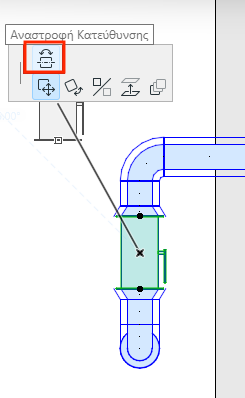

Αφού τοποθετήσετε ένα παρελκόμενο, μπορείτε να χρησιμοποιήσετε την εντολή «Αντιστροφή κατεύθυνσης" από την μικροΠαλέτα για να αλλάξετε τον προσανατολισμό του:
Εύρεση βέλτιστης σύνδεσης όδευσης

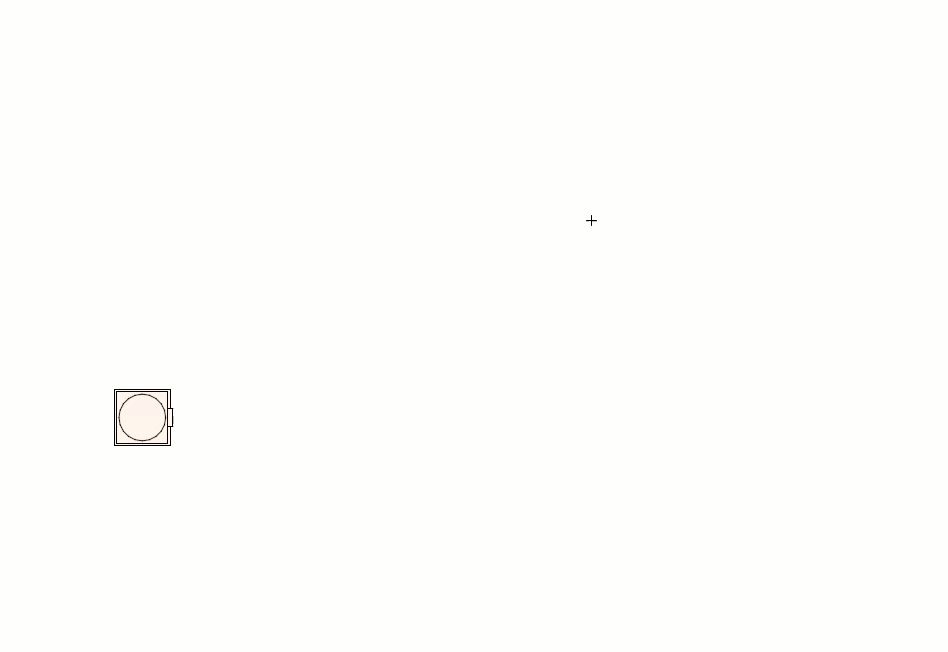

Όταν συνδέετε μία όδευση σε ένα τερματικό, παρελκόμενο ή εξοπλισμό, χρησιμοποιήστε τα πλήκτρα βέλους πάνω και κάτω για να δείτε εναλλακτικές διαδρομές σύνδεσης της όδευσης.
Πατήστε τα βέλη πάνω/κάτω για να δείτε εναλλακτικές διαδρομές
