Το Add-on Σύνδεση CALHYDRA στο Archicad επιτρέπει στους χρήστες να αξιοποιούν την πλήρη ισχύ του CALHYDRA για ακριβείς υδραυλικούς υπολογισμούς και προσομοιώσεις με βάση τα Ευρωπαϊκά και Γερμανικά πρότυπα. Το CALHYDRA παρέχει ολοκληρωμένες αναλύσεις για συστήματα πόσιμου νερού, λυμάτων, νερού θέρμανσης και ψύξης. Εισάγετε τα υπολογισμένα αποτελέσματα από το CALHYDRA για να ενημερώσετε αυτόματα τις ονομαστικές διαμέτρους των σωλήνων στη δική σας μελέτη Archicad.
Το λογισμικό CALHYDRA δημιουργήθηκε από την Dendrit, μία εταιρεία λογισμικού που ανήκει στην Kemper. Είναι γνωστές στη Γερμανία για τους ακριβείς, βασισμένους σε πρότυπα υπολογισμούς τους. Το CALHYDRA συνεργάζεται επίσης με το λογισμικό DDScad της Graphisoft.
Χρήσιμες ρυθμίσεις για καλύτερα αποτελέσματα (ανά κλάδο)
Πρότυπα που υποστηρίζει το CALHYDRA
Για να χρησιμοποιήσετε τη ροή εργασίας Σύνδεση CALHYDRA, πρέπει να διαθέτετε:
•Άδεια χρήσης για:
–Archicad Collaborate ή MEP Designer
–CALHYDRA
•Μία μελέτη Archicad με μοντελοποιημένα συστήματα ΜΗΥ σωληνώσεων (πόσιμο νερό, νερό θέρμανσης, νερό ψύξης, λύματα, όμβρια ύδατα κ.λπ.)
•Απαιτούμενα πακέτα δεδομένων που εισάγονται στη μελέτη Archicad
Σύστημα Ταξινόμησης CALHYDRA
1.Κατεβάστε το Σύστημα Ταξινόμησης CALHYDRA από: Graphisoft BIM Data
2.Στον Διαχειριστή Ταξινόμησης, πατήστε Εισαγωγή, και στη συνέχεια, αναζητήστε το αρχείο που κατεβάσατε.
Σημαντικό: Μην διαγράψετε ή μετονομάσετε αυτό το Σύστημα Ταξινόμησης. Το όνομά του χρησιμοποιείται εσωτερικά κατά την αντιστοίχηση σε CALHYDRA.
Προδιαγραφές ΜΗΥ Όδευσης
Για ρεαλιστικούς υπολογισμούς και σωστή χαρτογράφηση διαστάσεων, χρησιμοποιήστε τις Προδιαγραφές Όδευσης του κατασκευαστή που έχουν συνταχθεί για το CALHYDRA.
1.Κατεβάστε το πακέτο Προδιαγραφή Υλικού CALHYDRA – ΜΗΥ Όδευσης από: Graphisoft BIM Data. Αυτό το αρχείο περιλαμβάνει υλικά ΜΗΥ σωλήνων και εξαρτημάτων, κατασκευαστών που υποστηρίζονται από το CALHYDRA.

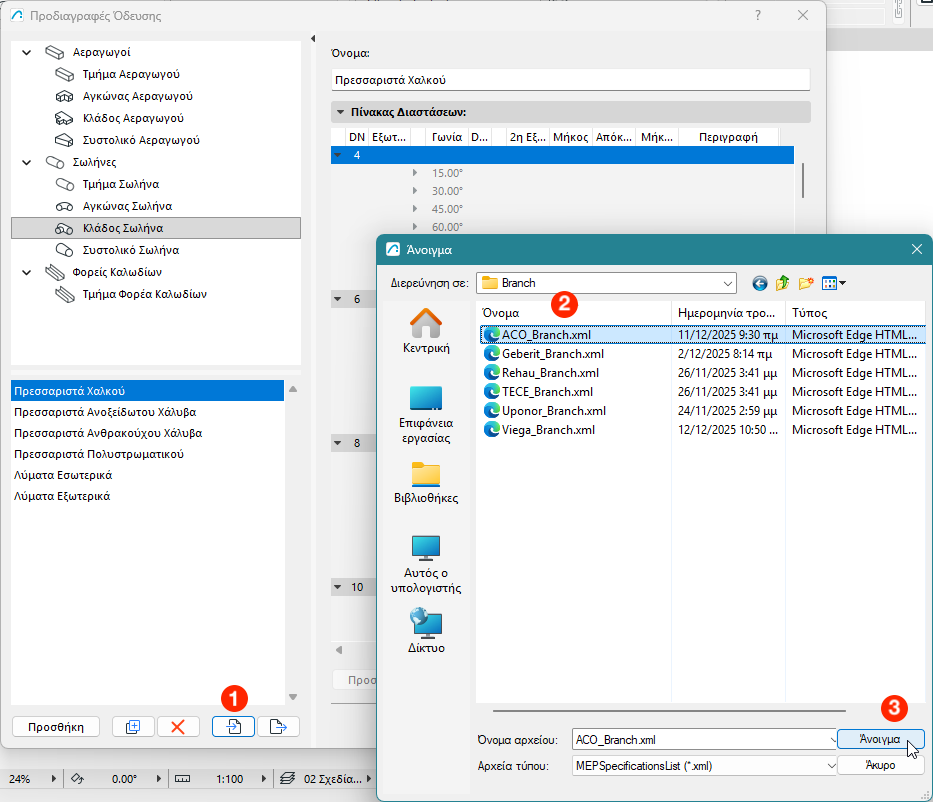

2.Στον διάλογο Προδιαγραφές Όδευσης, πατήστε Εισαγωγή, και στη συνέχεια, αναζητήστε το πακέτο που κατεβάσατε και εισάγετε τα αρχεία που χρειάζεστε:
Σημαντικό: Το ίδιο σύνολο Προδιαγραφών Όδευσης πρέπει να χρησιμοποιείται τόσο στο Archicad όσο και στο CALHYDRA.
1.Ταξινομήστε στοιχεία σε Archicad
2.Διαμορφώστε τον Μεταφραστή CALHYDRA στο Archicad
3.Εξάγετε τη μελέτη από το Archicad
4.Ανοίξτε τη μελέτη στο CALHYDRA
5.Εκτελέστε τον υπολογισμό στο CALHYDRA
6.Εξάγετε τα αποτελέσματα από το CALHYDRA
7.Εισάγετε τα αποτελέσματα και ενημερώστε τις διαστάσεις σωλήνων
Στο Teamwork: Φροντίστε να δεσμεύσετε τα προς ενημέρωση στοιχεία σωληνώσεων . Διαφορετικά, δεν θα γίνει καμία ενημέρωση.
Οι ακόλουθες ενότητες περιγράφουν ένα-ένα, κάθε βήμα.
Βήμα 1 - Ταξινόμηση στοιχείων
Το CALHYDRA βασίζεται στις Ταξινομήσεις για να κατανοήσει τι αντιπροσωπεύει κάθε στοιχείο (τύπος σωλήνα, τύπος εξαρτήματος, κλάδος κ.λπ.). Ως εκ τούτου, πριν από την εξαγωγή στο CALHYDRA, πρέπει να ταξινομήσετε τα στοιχεία του ΜΗΥ Μοντέλου σας στο Archicad, χρησιμοποιώντας το ειδικό για το CALHYDRA Σύστημα Ταξινόμησης.
1.Επιλέξτε ΜΗΥ Στοιχεία (σωλήνες, εξαρτήματα, εξοπλισμό) στο μοντέλο σας
2.Στις Ρυθμίσεις Στοιχείου, ανοίξτε το πάνελ Ταξινόμηση και Ιδιότητες

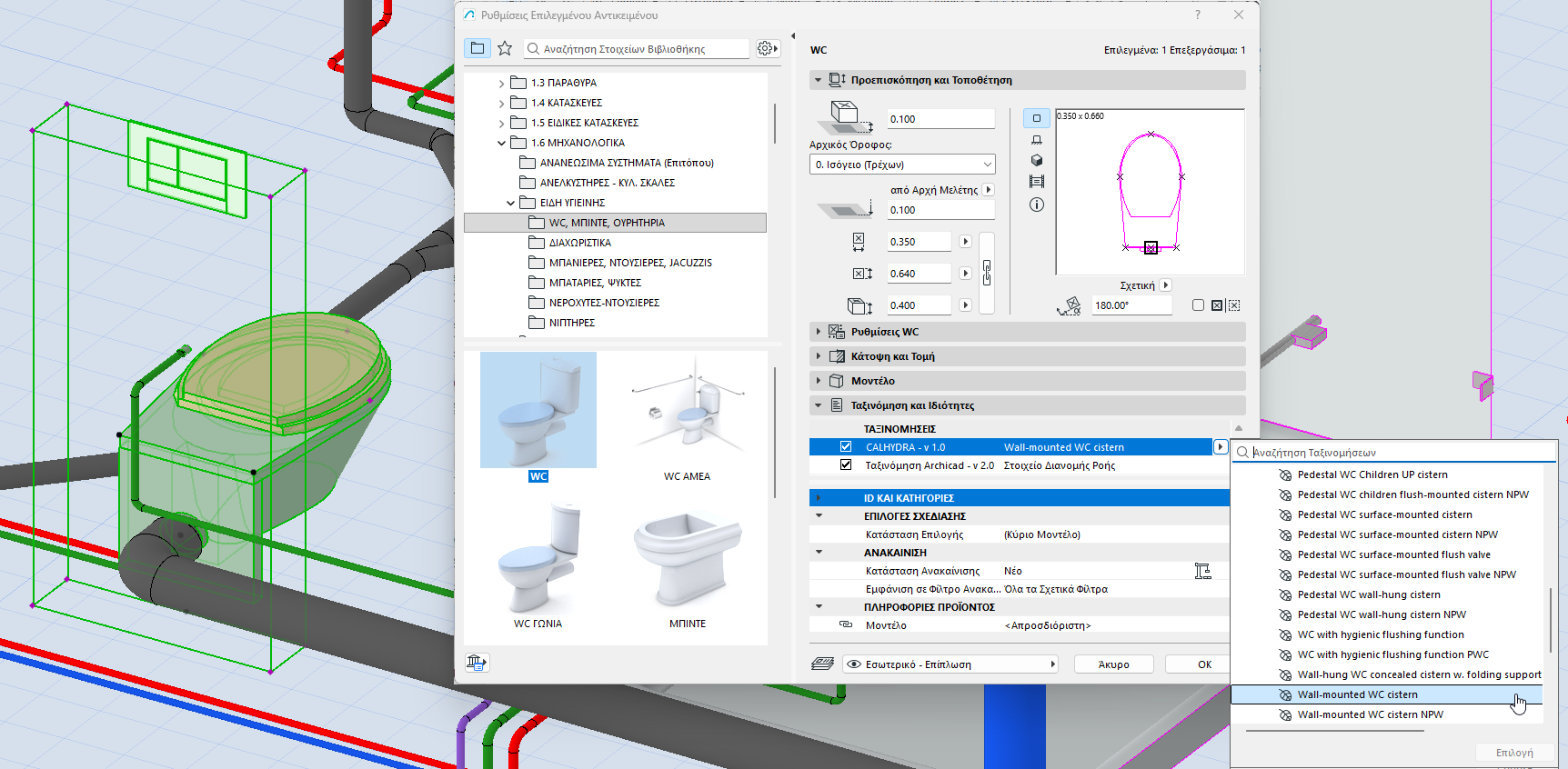

3.Αντιστοιχήστε την κατάλληλη Ταξινόμηση CALHYDRA για κάθε ΜΗΥ Στοιχείο:
Μπορείτε να επιταχύνετε τη διαδικασία με:
•Εύρεση και Επιλογή - για τον εντοπισμό στοιχείων χωρίς Ταξινόμηση CALHYDRA
•Διαδραστικούς Πίνακες - για απαρίθμηση και μαζική επεξεργασία ταξινομήσεων

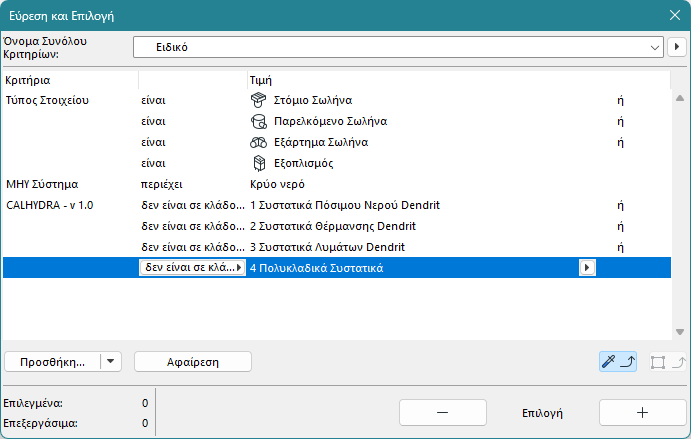

Εύρεση Αταξινόμητων στοιχείων

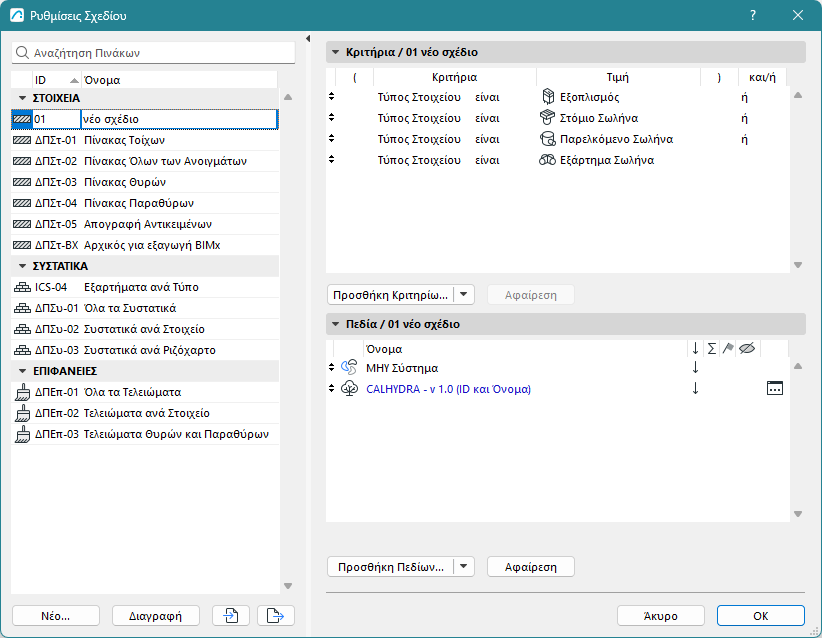

Χρήση Διαδραστικού Πίνακα για εύρεη στοιχείων με βάση την ταξινόμηση
Βήμα 2 - Διαμόρφωση Μεταφραστή Συστήματος CALHYDRA
Ο Μεταφραστής ορίζει ποια συστήματα Archicad εξάγονται και πώς ερμηνεύονται στο CALHYDRA.
1.Στο Archicad, πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > Σύνδεση CALHYDRA > Μεταφραστής Συστήματος CALHYDRA
2.Στον διάλογο Μεταφραστής Συστήματος CALHYDRA, επιλέξτε ΜΗΥ Συστήματα για εξαγωγή
•Πατήστε το κουμπί Προσθήκη
•Από την εμφανιζόμενη λίστα των συστημάτων της μελέτης σας, επιλέξτε αυτά που θέλετε να εξάγετε
Περιορισμός: Για κάθε εξαγωγή, επιλέξτε συστήματα από έναν μόνο κλάδο κάθε φορά (για παράδειγμα, είτε Θέρμανση είτε Λύματα). Μην συνδυάζετε κλάδους (π.χ. Πόσιμο νερό + Νερό Θέρμανσης + Λύματα) σε μία εξαγωγή. Εάν το κάνετε, το CALHYDRA θα εμφανίσει όλους τους κλάδους μαζί και θα αρνηθεί να συνεχίσει τον υπολογισμό.

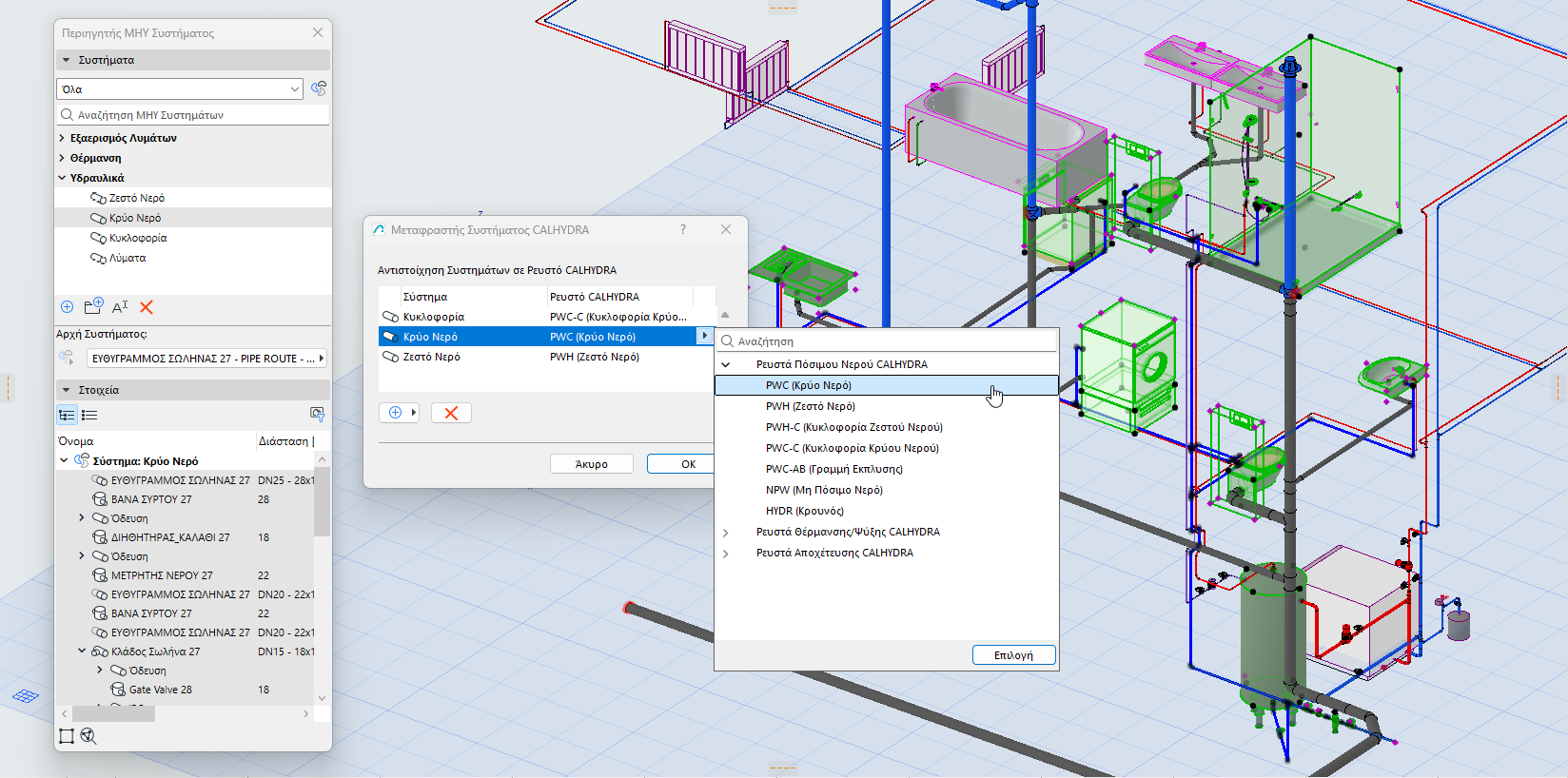

3.Στον διάλογο Μεταφραστής Συστήματος CALHYDRA, αντιστοιχήστε τα συστήματα σε Ρευστό (Μέσο) CALHYDRA
4.Για κάθε επιλεγμένο ΜΗΥ Σύστημα, αναθέστε το σωστό Ρευστό CALHYDRA
Βήμα 3 - Αποθήκευση αρχείου μελέτης CALHYDRA
1.Στο Archicad, πηγαίνετε στο Αρχείο > Αποθήκευση ως...

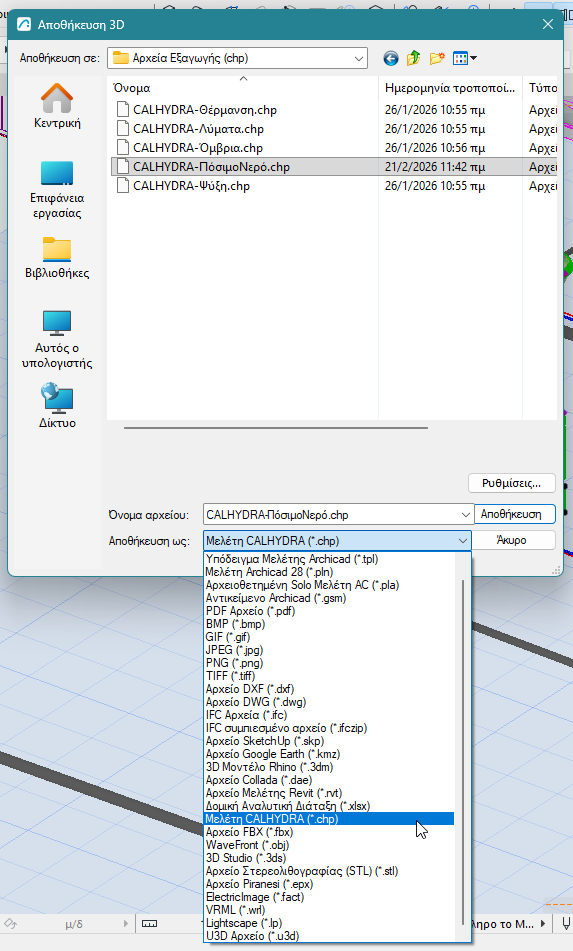

2.Στο πτυσσόμενο μενού τύπου αρχείου, επιλέξτε Αρχείο Μελέτης CALHYDRA (*.chp)
3.Καθορίστε μία τοποθεσία και ένα όνομα, και στη συνέχεια πατήστε Αποθήκευση
Όλα τα συστήματα που επιλέξατε και αντιστοιχήσατε στον Μεταφραστή CALHYDRA θα εξαχθούν σε αυτό το αρχείο .chp.
Βήμα 4 - Εισαγωγή της μελέτης στο CALHYDRA
1.Εκκινήστε το CALHYDRA

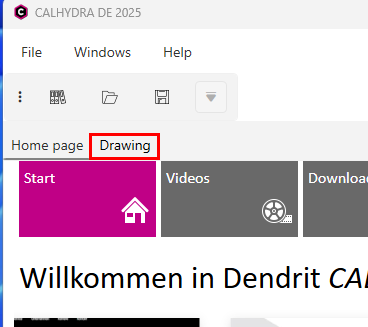

2.Αλλάξτε από τη σελίδα Υποδοχής (Home) στην καρτέλα Σχέδιο (Drawing)

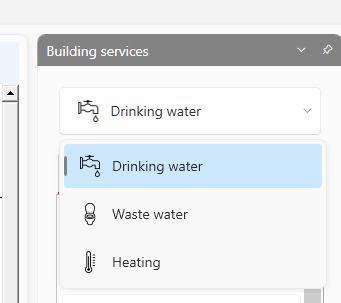

3.Στην ενότητα Υπηρεσίες Κτηρίου (Building Services), επιλέξτε την κατάλληλη υπηρεσία: Πόσιμο Νερό, Λύματα ή Νερό Θέρμανσης

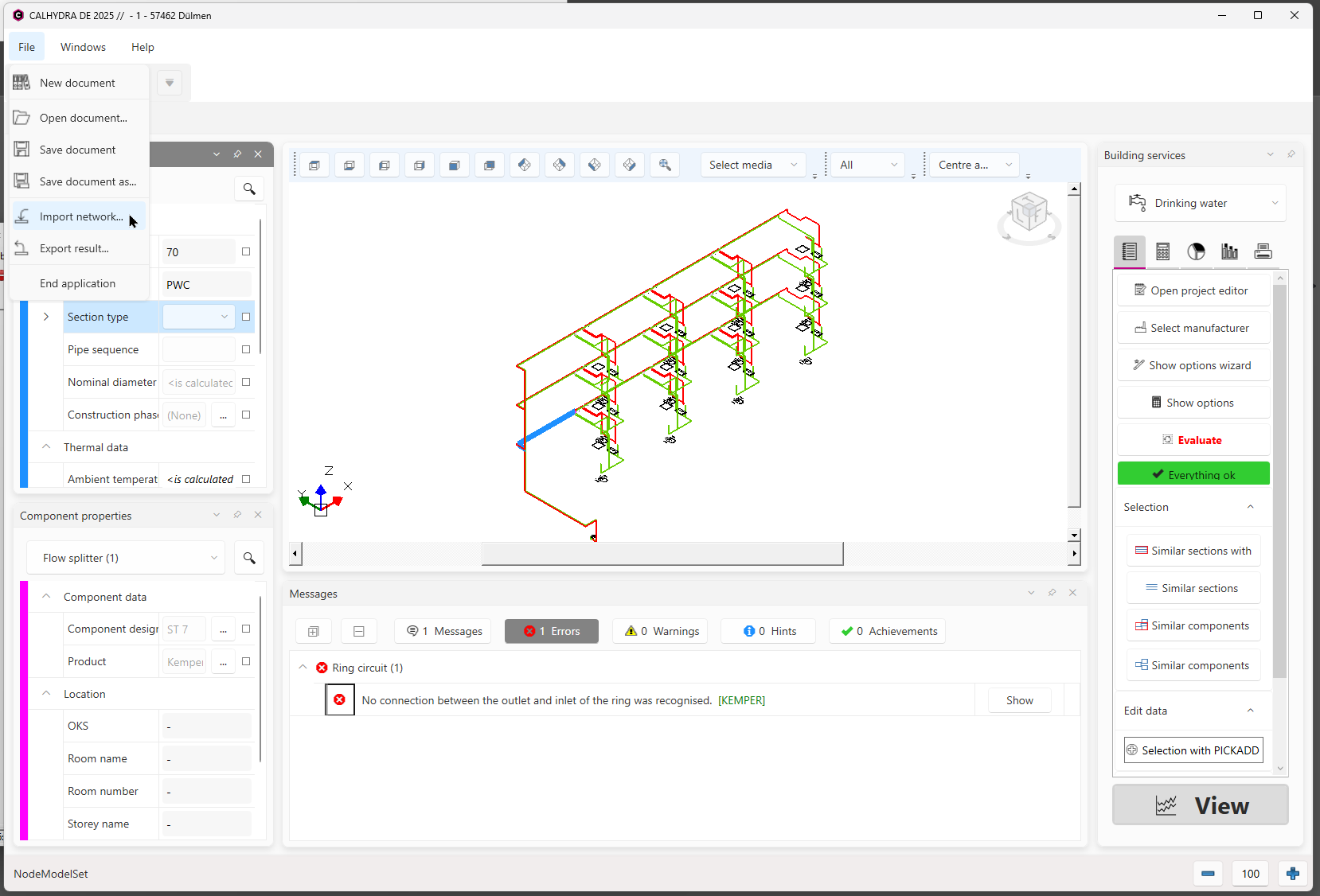

4.Χρησιμοποιήστε το Αρχείο > Import network (Εισαγωγή δικτύου) για να φορτώσετε το αρχείο .chp που εξάγατε στο Βήμα 3
Το CALHYDRA θα εμφανίσει το εισαγόμενο δίκτυο στην ισομετρική και την πινακοποιημένη προβολή του.
Εισαγωγή ενός δικτύου στο CALHYDRA
Εάν το δίκτυο περιλαμβάνει ειδικά αντικείμενα (π.χ. ταμιευτήρες πόσιμου νερού ή θερμαντήρες), το CALHYDRA μπορεί να σας ζητήσει να επιλέξετε ένα κατάλληλο προϊόν από τη βάση δεδομένων του.
Δείτε επίσης Χρήσιμες ρυθμίσεις για καλύτερα αποτελέσματα (ανά κλάδο)
Βήμα 5 - Εκτέλεση του Υπολογισμού στο CALHYDRA
Το ακριβές UI και τα βήματα περιγράφονται στο Ηλεκτρονική Βοήθεια CALHYDRA
Βήμα 6 - Εξαγωγή αποτελεσμάτων από το CALHYDRA

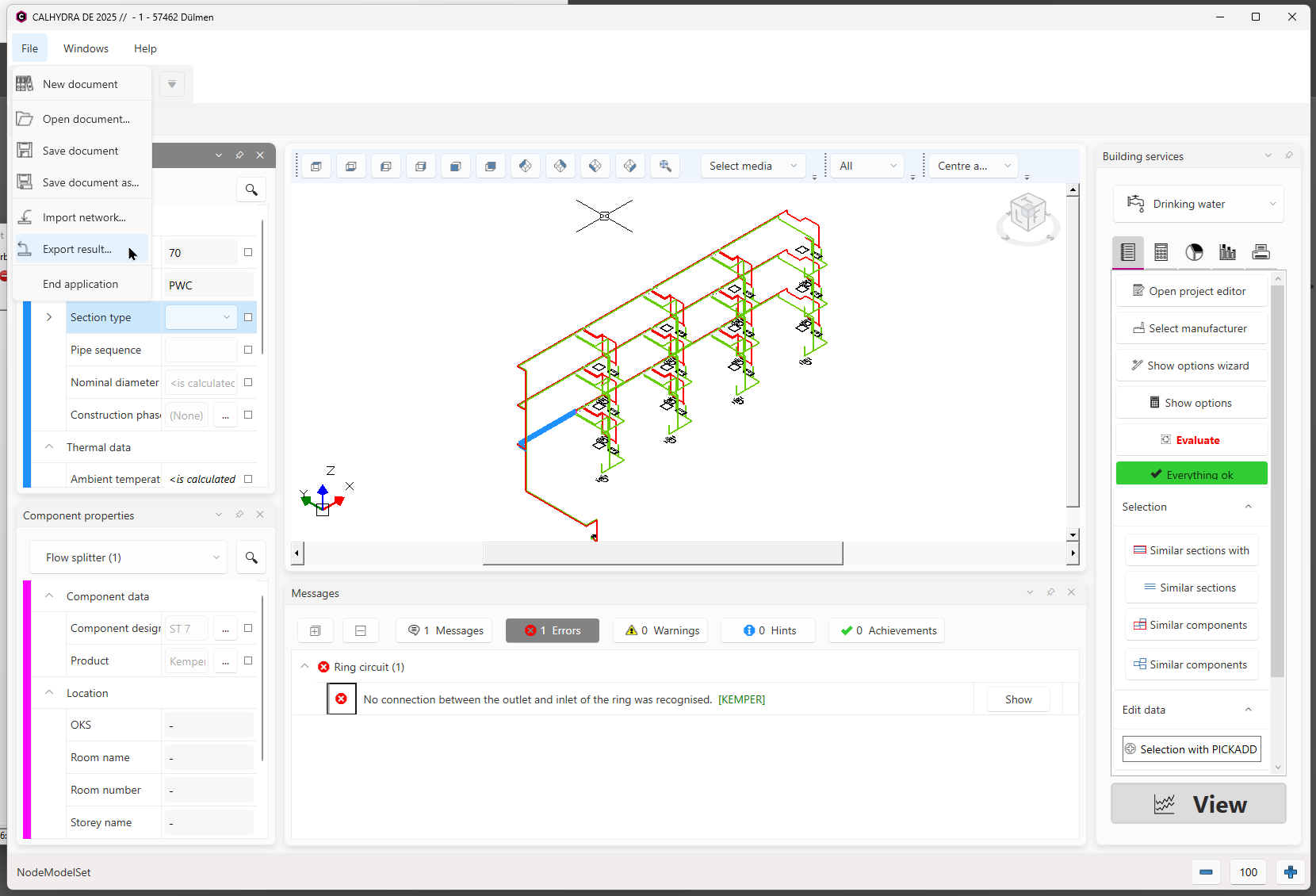

1.Μετά από έναν επιτυχή υπολογισμό, χρησιμοποιήστε το Αρχείο > Εξαγωγή αποτελέσματος
Αυτό το αρχείο θα χρησιμοποιεί συνήθως τη διάταξη .calhydraResult.
2.Αποθηκεύστε το αρχείο αποτελεσμάτων σε προσβάσιμη τοποθεσία
Εξαγωγή αποτελέσματος από το CALHYDRA
Βήμα 7 - Εισαγωγή αποτελεσμάτων και ενημέρωση διαστάσεων σωλήνων
1.Στο Archicad, ανοίξτε την αντίστοιχη ΜΗΥ μελέτη
2.Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > Σύνδεση CALHYDRA > Εισαγωγή αποτελεσμάτων από CALHYDRA

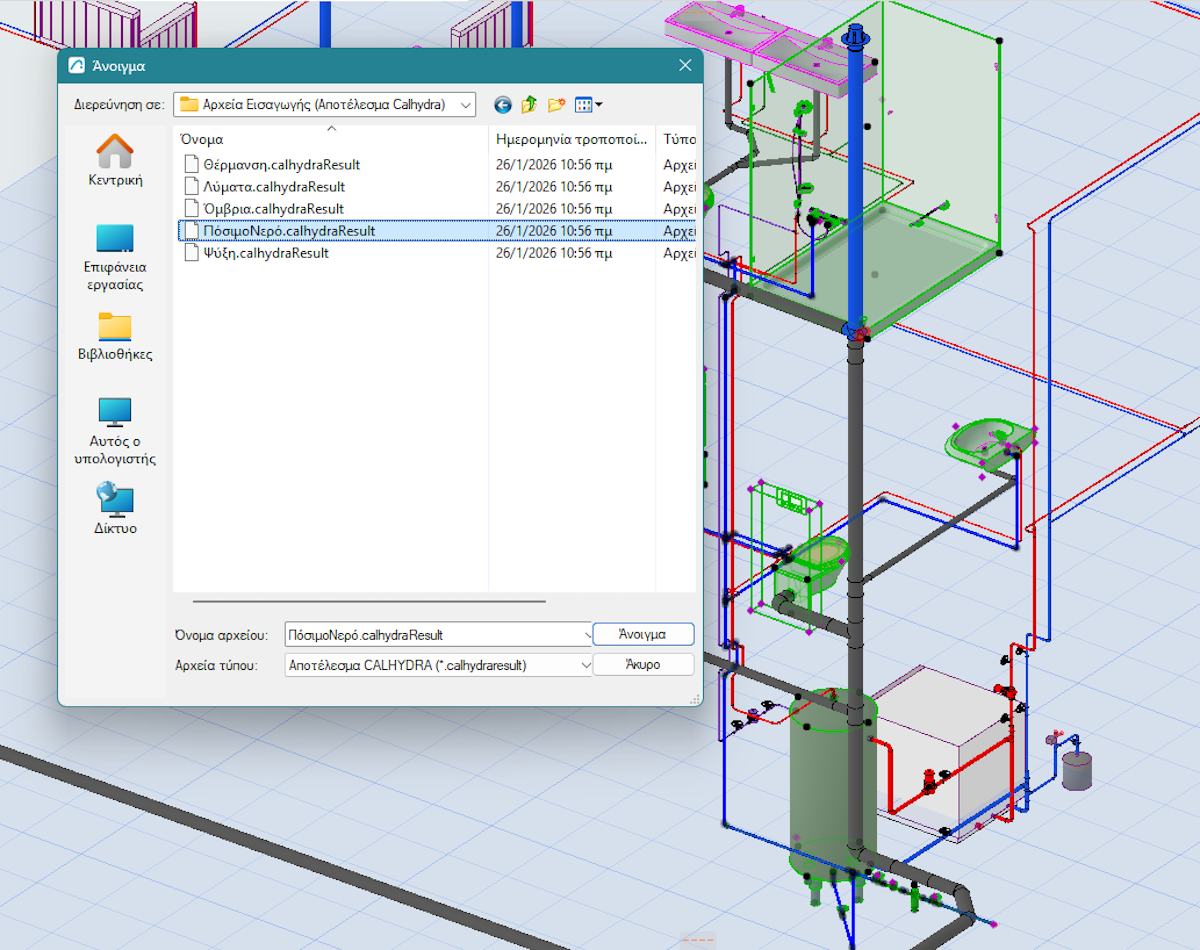

3.Αναζητήστε το αρχείο .calhydraResult που εξάγατε στο Βήμα 6
4.Κάντε κλικ στο Άνοιγμα
Το Archicad θα χρησιμοποιήσει το αποτέλεσμα του CALHYDRA για να ενημερώσει τις διαστάσεις των σωλήνων όλων των αντίστοιχων οδεύσεων.
Εισαγωγή ενός αρχείου αποτελεσμάτων πίσω στο MEP Designer
Στο Teamwork: Φροντίστε να δεσμεύσετε τα προς ενημέρωση στοιχεία σωληνώσεων . Διαφορετικά, δεν θα γίνει καμία ενημέρωση.
Εάν δεν ενημερώθηκαν ορισμένοι σωλήνες, ελέγξτε τα εξής:
•Είναι σωστή η αντιστοιχία Συστήματος/Ρευστού στον διάλογο του Μεταφραστή Συστήματος CALHYDRA;
•Η διάμετρος που έχει υπολογιστεί στο CALHYDRA, υπάρχει στις Προδιαγραφές Όδευσης Archicad Εάν όχι, η διαδρομή θα παραμείνει αμετάβλητη χωρίς ανατροφοδότηση σφάλματος.
Συμβουλή: Χρησιμοποιήστε το ίδιο σύνολο Προδιαγραφών Όδευσης τόσο στο Archicad όσο και στο CALHYDRA
•Πρόκειται για TW Μελέτη; Βεβαιωθείτε ότι έχετε δεσμεύσει τα στοιχεία σωλήνων που πρόκειται να ενημερωθούν.
Χρησιμοποιήστε τη Σύγκριση Μοντέλου μεταξύ:
•Μία αποθηκευμένη έκδοση πριν από την εισαγωγή αποτελεσμάτων, και
•Το μοντέλο μετά την εισαγωγή.
Η Σύγκριση Μοντέλου θα επισημάνει ακριβώς τους σωλήνες των οποίων άλλαξε η διάμετρος.

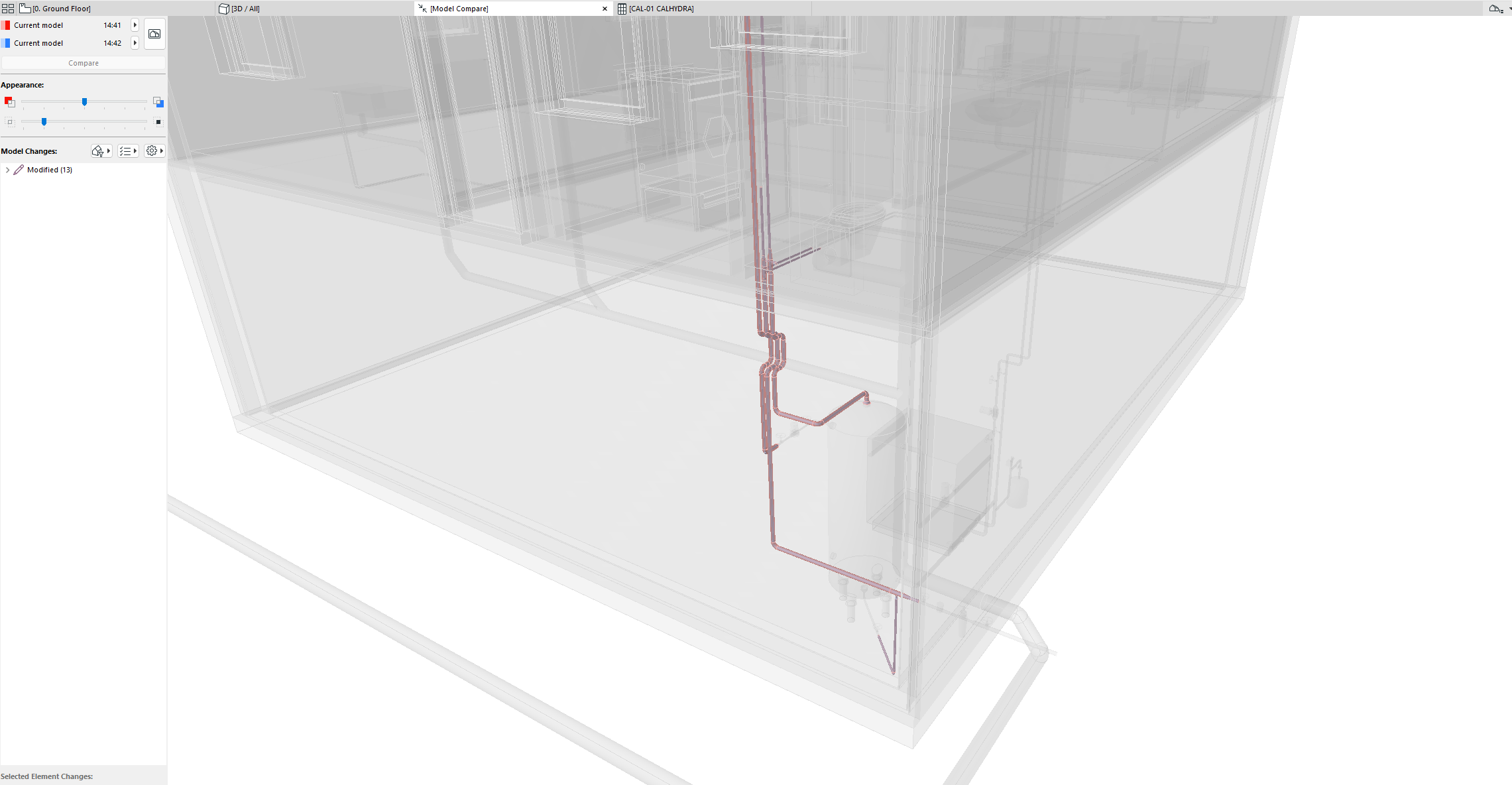

Χρησιμοποιήστε τη Σύγκριση Μοντέλου για να δείτε τις αλλαγές
Χρήσιμες ρυθμίσεις για καλύτερα αποτελέσματα (ανά κλάδο)
Για σωστά αποτελέσματα, χρησιμοποιήστε αυτές τις συμβουλές για να ρυθμίσετε τα ΜΗΥ Συστήματα.
Συστήματα Λυμάτων
Στο MEP Designer μοντέλο:
•Μοντελοποίηση και σύνδεση δύο ξεχωριστών ΜΗΥ Συστημάτων: Σωλήνες Εξαερισμού και Λυμάτων
•Στον Μεταφραστή Συστήματος CALHYDRA, αντιστοιχήστε το Σύστημα Εξαερισμού ως LT (Vent Line - Γραμμή Εξαερισμού)
Πόσιμο νερό με ανακυκλοφορία (PWH-C)
Στο MEP Designer μοντέλο:
•Μοντελοποιήστε και συνδέστε δύο ξεχωριστά ΜΗΥ Συστήματα: το κύριο σύστημα Πόσιμου Νερού και τη γραμμή ανακυκλοφορίας. Η ανακυκλοφορία πρέπει να είναι ένα ξεχωριστό Σύστημα και να ρυθμιστεί αναλόγως μέσα στον Μεταφραστή CALHYDRA
•Ταξινόμηση και χαρτογράφηση των συστημάτων πόσιμου νερού και ανακυκλοφορίας χωριστά
Στο CALHYDRA:
•Επιλέξτε ένα κατάλληλο αντικείμενο αποθήκευσης/θέρμανσης πόσιμου νερού όταν σας ζητηθεί
Συστήματα Θέρμανσης και Ψύξης
Στο CALHYDRA:
•Εκχωρήστε τιμές Ισχύος (W):
–Κάντε κλικ σε κάθε θερμαντικό σώμα (καταναλωτής) και συμπληρώστε την παράμετρο Ισχύς.
–Η έλλειψη ισχύος θα προκαλέσει ένα σφάλμα: "Δεν έχει καταχωρηθεί ισχύς σε έναν καταναλωτή (όνομα)"
•Εκχωρήστε τιμές Περιεχομένου (l) όπου απαιτείται:
–Για να υπολογίσετε σωστά το δοχείο διαστολής, ρυθμίστε την παράμετρο Περιεχόμενο (l) στα θερμαντικά σώματα.
–Εάν λείπει, το CALHYDRA εμφανίζει: "Το Περιεχόμενο λείπει για x στοιχείο(α)"

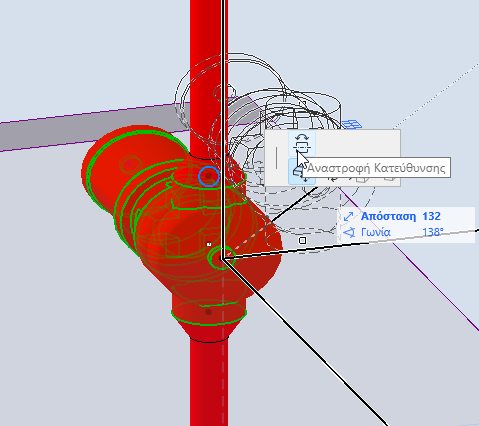

•Κατεύθυνση ροής: Εάν το CALHYDRA σας ενημερώσει ότι ένα εξάρτημα έχει τοποθετηθεί ενάντια στη ροή του συστήματος, διορθώστε την κατεύθυνση του εξαρτήματος στη μελέτη Archicad, χρησιμοποιώντας την εντολή "Αντιστροφή κατεύθυνσης" και στη συνέχεια επανεξάγετε.
Συστήματα Ομβρίων Υδάτων
Στο CALHYDRA:
•Ορίστε Eπιθυμητή Παροχή (l/s) στις απορροές στέγης
•Διασφάλιση ότι το δίκτυο απορροής στέγης μοντελοποιείται και ταξινομείται ξεκάθαρα
–Εάν λείπει, το CALHYDRA εμφανίζει: "Η διεργασία δεν έχει ανατεθεί σε περιοχή και δεν έχει καθορισμένη διεργασία-στόχο.
•Δεν υποστηρίζονται μικτοί κλάδοι σε μία ενιαία εξαγωγή
–Εάν μία μελέτη CALHYDRA περιέχει συστήματα διαφορετικών κλάδων ταυτόχρονα, το CALHYDRA δεν θα συνεχίσει τον υπολογισμό
–Πρέπει να περιορίσετε κάθε διαμόρφωση Εξαγωγής/Μεταφραστή για έναν κλάδο κάθε φορά
•Συστήματα που δεν υποστηρίζονται προς το παρόν
Τα ακόλουθα αποκλείονται ρητά και δεν μπορούν να υπολογιστούν αξιόπιστα:
–Κυκλοφορία Κρύου Νερού
–Διαχωριστές Ροής
–Σύνθετα υδραυλικά δίκτυα συστημάτων θέρμανσης και ψύξης
•Απαιτείται συνεπής ταξινόμηση
–Μην διαγράφετε ή μετονομάζετε το Σύστημα Ταξινόμησης CALHYDRA
–Μπορείτε να αναδιοργανώσετε ή να διαγράψετε μεμονωμένες καταχωρήσεις, αλλά το όνομα του συστήματος πρέπει να παραμένει αμετάβλητο για να λειτουργεί η αντιστοίχηση
Πρότυπα που υποστηρίζει το CALHYDRA
Υπολογισμός Πόσιμου Νερού
•DIN 1988-200:2012-05
•DIN 1988-300:2012-05
•DIN 1988-500:2011-02
•DIN 1988-600:2010-12
•DVGW Arbeitsblatt W 551:2004-04
•VDI/DVGW-Richtlinie 6023:04-2014
•VDI-Richtlinie 6003: Οκτώβριος 2004
•DVGW-Arbeitsblatt W 575
Υπολογισμός Αποστράγγισης
•DIN EN 12056
•DIN 1986-100
