Ταξινομήσεις Στοιχείου και Κατηγορίες στο IFC
Ταξινομήσεις Στοιχείου για IFC
Δομική Λειτουργία - Κατηγορία για IFC
Ταξινομήσεις Στοιχείου για IFC
Μπορείτε να ορίσετε προαιρετικά μία ή περισσότερες ταξινομήσεις σε οποιοδήποτε στοιχείο της μελέτης. Μία ταξινόμηση καθιστά διαθέσιμες παραμέτρους και λειτουργίες σε αυτά τα στοιχεία για τη χρήση τους από άλλες εφαρμογές: για οργάνωση των δεδομένων μελέτης, για διαφάνεια των μοντέλων, για εντοπισμό στοιχείων, για δημιουργία καταλόγων, για το μοίρασμα συγκεκριμένων στοιχείων, κ.λπ.
Για κάθε κατασκευαστικό στοιχείο, οι ταξινομήσεις ορίζονται στο πάνελ Ταξινόμηση και Ιδιότητες του διαλόγου των Ρυθμίσεών τους.
Μπορείτε να αναθέτετε μία τιμή Ταξινόμησης ανά Σύστημα Ταξινόμησης στους διαλόγους Ρυθμίσεων των Στοιχείων, ή από τον Διαδραστικό Πίνακα.
Η ταξινόμηση Στοιχείου επηρεάζει τη διαδικασία IFC εξαγωγής: κάθε στοιχείο θα αποθηκεύεται στο IFC μοντέλο σύμφωνα με έναν IFC Τύπο.

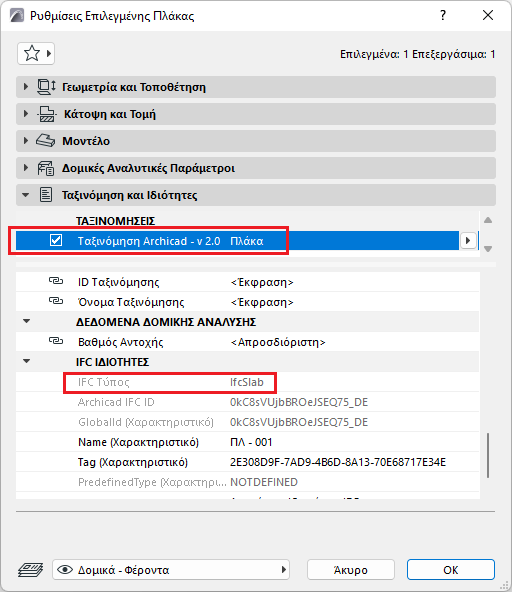

Αυτό εμφανίζεται στο στοιχείο “IFC Τύπος” του πάνελ Ταξινόμηση και Ιδιότητες (κάτω από τις IFC Ιδιότητες).
Σημείωση: Η Αντιστοίχηση IFC Τύπου των στοιχείων ανά ταξινόμηση εξαρτάται από τη ρύθμιση Αντιστοιχία Tύπου για Εξαγωγή του τρέχοντος Μεταφραστή Προεπισκόπησης. Δείτε: IFC Μεταφραστές: Επισκόπηση.
Για περισσότερες πληροφορίες, δείτε: Συστήματα Ταξινόμησης και Ιδιοτήτων.
Δομική Λειτουργία - Κατηγορία για IFC
“Φέρον Στοιχείο” ή “Μη Φέρον Στοιχείο”
Για τη συνεργασία σας με συνεργάτες οι οποίοι χρησιμοποιούν δομοστατικά προγράμματα, μπορείτε να αναθέσετε την ταξινόμηση “Φέρον” σε στοιχεία και να εξάγετε αυτήν την πληροφορία με το IFC αρχείο.
Σημείωση: Εξ ορισμού, η Δομή Revit θα εμφανίσει μόνον τοίχους που έχουν την “φέρουσα” ιδιότητα στις “Δομικές” απόψεις. Αλλά εάν ξεχάσετε να χαρακτηρίσετε τους απαιτούμενους τοίχους ως "Φέροντα Στοιχεία", οι δομοστατικοί μηχανικοί μπορούν επίσης να αλλάξουν τη δομική λειτουργία των τοίχων ή μπορούν να εφαρμόσουν μία άλλη ταξινόμηση (π.χ. "Αρχιτεκτονικό"), προκειμένου να εμφανίζονται όλοι οι τοίχοι που εξάγονται από το Archicad.
Το τρέχον IFC πρότυπο υποστηρίζει την εξαγωγή της “φέρουσας” ιδιότητας του IFC μόνο για τα εξής στοιχεία: Τοίχο, Πλάκα, Υποστύλωμα, Δοκό, Στέγη, στοιχεία που στο Archicad έχουν τέτοια ταξινόμηση, καθώς και αντικείμενα που είναι αυτών των υποκατηγοριών.
Αν έχετε χαρακτηρίσει κάποια στοιχεία μοντέλου ως “Φέροντα”, τότε μπορείτε να χρησιμοποιήσετε την επιλογή “Πυρήνας Μόνο των Φερόντων Στοιχείων” της Μερικής Εμφάνισης Δομής για να εμφανίσετε μόνον αυτά τα στοιχεία. Αυτό είναι ιδιαίτερα χρήσιμο όταν θέλετε να εξάγετε μόνο φέροντα στοιχείο σε έναν δομοστατικό μηχανικό: σε αυτή την περίπτωση, χρησιμοποιήστε απλά τη μέθοδο εξαγωγής “ορατά στοιχεία” σε μία άποψη που χρησιμοποιεί την επιλογή Μερική Εμφάνιση Δομής.
Δείτε: Μερική Εμφάνιση Δομής.
Αυτή η κατηγορία είναι χρήσιμη για μετρητικούς σκοπούς. Για παράδειγμα, μπορείτε να υπολογίζετε τις ποσότητες των υλικών όλων των φερόντων τοίχων ή υποστυλωμάτων, ξεχωριστά από τις ποσότητες των υλικών των μη φερόντων στοιχείων.
Στον διάλογο Εύρεση και Επιλογή τα κριτήρια περιλαμβάνουν: έρευνα για εκείνα τα στοιχεία που έχουν οριστεί ως Φέροντα ή ως Μη Φέροντα, ή των οποίων η κατηγορία Δομική Λειτουργία είναι "Ακαθόριστη". Επειδή η IFC Εξαγωγή μπορεί να περιοριστεί μόνο σε επιλεγμένα στοιχεία, μπορείτε - για παράδειγμα - να εξάγετε όλα τα επιλεγμένα στοιχεία που ορίστηκαν ως φέροντα στοιχεία (όχι μόνο με τον Πυρήνα τους, όπως περιγράφηκε στο ανωτέρω παράδειγμα).
Δείτε επίσης: Εύρεση και Επιλογή Στοιχείων.
Η δυνατότητα ενός στοιχείου να είναι φέρον είναι επίσης μία τυπική ιδιότητα των εξαγόμενων στοιχείων. Εκτός αυτού, εάν άλλες εφαρμογές (όπως ένα δομοστατικό πρόγραμμα) κατηγοριοποιούν επίσης τα στοιχεία σύμφωνα με τη φέρουσα λειτουργικότητά τους, μπορείτε να φιλτράρετε αυτά τα στοιχεία κατά την εισαγωγή τους, και αυτά τα στοιχεία θα εμφανίζονται στο μοντέλο, βάσει αυτής της ταξινόμησης.
“Εσωτερικό” ή “Εξωτερικό”
Αυτή η κατηγορία είναι χρήσιμη όταν σκοπεύετε να στείλετε ένα IFC αρχείο σε συνεργάτες (π.χ. ενεργειακούς αναλυτές) που μπορούν να διαφοροποιούν τα στοιχεία από τη θέση τους στο κτήριο. Όταν εξάγετε το μοντέλο σε διάταξη IFC, τα στοιχεία του μοντέλου σας που είναι χαρακτηρισμένα ως “Εσωτερικά” ή “Εξωτερικά” θα μεταφέρουν αυτή την πληροφορία στο πρόγραμμα του συνεργάτη σας, μέσα από το IFC.
Φυσικά, ισχύει και το αντίθετο. Επειδή η Θέση (ΕίναιΕξωτερικό/IsExternal) είναι μία τυπική ιδιότητα IFC για ορισμένα στοιχεία του κτηρίου (π.χ. Τοίχος, Πλάκα, Υποστύλωμα, ή Δοκός), εάν ένα εισαγόμενο IFC μοντέλο περιέχει τέτοια δεδομένα, τότε προστίθεται αυτόματα η κατάλληλη κατηγορία στα αντίστοιχα στοιχεία.
Τα κριτήρια στον διάλογο Εύρεση και Επιλογή περιλαμβάνουν: έρευνα για εκείνα τα στοιχεία που έχουν κατηγοριοποιηθεί ως Εξωτερικά ή Εσωτερικά ή των οποίων η θέση είναι "Ακαθόριστη".
Δείτε επίσης: Εύρεση και Επιλογή Στοιχείων.
Τα κριτήρια Διαδραστικού Πίνακα προσφέρονται επίσης για τη διαφοροποίηση των αναφερόμενων στοιχείων ανά Θέση.
Σημείωση: Η κατηγορία Θέση είναι πλήρως χρησιμοποιήσιμη ως ιδιότητα στοArchicad (π.χ. στην Εύρεση & Επιλογή και στον Διαδραστικό Πίνακα). Ωστόσο, για ορισμένους τύπους Στοιχείων δεν θα εξαχθούν ως ιδιότητα IFC (π.χ. Οροφή (IfcCovering)) η οποία δεν υποστηρίζεται από το πρότυπο IFC.
