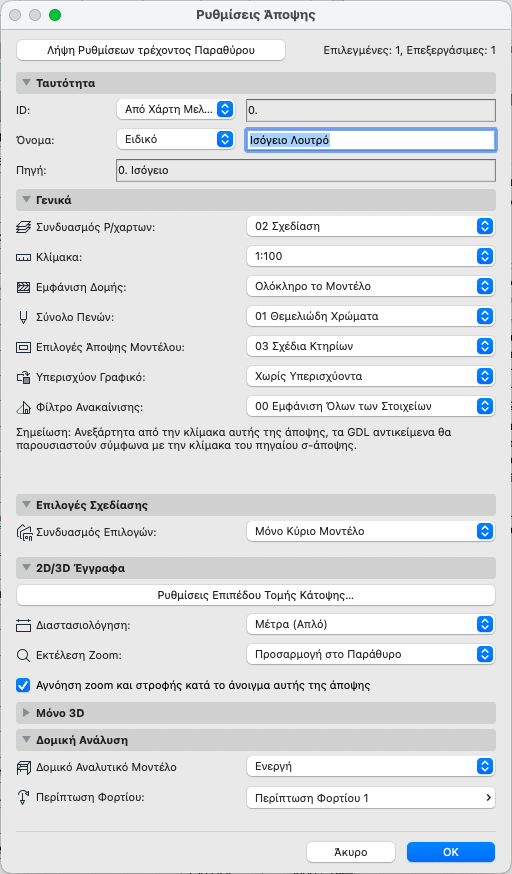

Χρησιμοποιήστε τους ελέγχους του διαλόγου Ρυθμίσεις Άποψης για να προσαρμόσετε τις ρυθμίσεις της επιλεγμένης άποψης.
Ανοίξτε τις Ρυθμίσεις Άποψης από τα εξής σημεία της διεπαφής:
•Το θεματικό μενού της καρτέλας της ανοικτής άποψης
•Το θεματικό μενού του στοιχείου άποψης στον Πλοηγό (ή στην Παλέτα Πλοηγός/Οργανωτής)
•Το κουμπί “Ρυθμίσεις”, στο κάτω μέρος του Χάρτη Απόψεων Πλοηγός.
Λήψη Ρυθμίσεων τρέχοντος Παραθύρου: Πατήστε αυτό το κουμπί για αντικατάσταση των ρυθμίσεων αυτού του διαλόγου με τις αντίστοιχες της άποψης που είναι στο ενεργό (στο προσκήνιο) παράθυρο.
Σημείωση: Για να επανακαθορίσετε μόνο τις ρυθμίσεις της κάμερας και της ορατότητας: χρησιμοποιήστε την επιλογή "Λήψη των Ρυθμίσεων Τράχουσας Κάμερας και Ορατότητας" στο πάνελ Μόνο 3D (βλ Ρυθμίσεις Άποψης - Πάνελ Μόνο 3D)
Οι Ρυθμίσεις Άποψης ανοίγουν και οποτεδήποτε χρησιμοποιείτε τις εντολές Αποθήκευση Άποψης ή Αποθήκευση ως Άποψη.
Για περισσότερες πληροφορίες, δείτε: Χάρτης Απόψεων Πλοηγού.
Ρυθμίσεις Άποψης - Πάνελ Ταυτότητα
•ID: Επιλέξτε μία μέθοδο ανάθεσης ενός ID σε αυτήν την άποψη: Κανένα, Ειδικό (εισάγετε το ID που θέλετε στο διπλανό πεδίο κειμένου) ή Από Χάρτη Μελέτης.
“Από Χάρτη Μελέτης” σημαίνει, ότι η άποψη θα κληρονομήσει το ID από το αντίστοιχο Σ-Άποψης του Χάρτη Μελέτης.
•Όνομα: Επιλέξτε μία μέθοδο ανάθεσης ενός ονόματος σε αυτήν την άποψη: είτε Ειδικό (εισάγετε το όνομα που θέλετε στο διπλανό πεδίο κειμένου), είτε Από Χάρτη Μελέτης.
“Από Χάρτη Μελέτης” σημαίνει ότι η άποψη θα κληρονομήσει το Όνομά της από το αντίστοιχο Σ-Άποψης στο Χάρτη Μελέτης.
•Πηγή: Αυτό το πεδίο παρέχει πληροφόρηση για το πηγαίο σ-άποψης της άποψης ή τη διαδρομή του πηγαίου αρχείου.
Ρυθμίσεις Άποψης - Πάνελ Γενικά
•Συνδυασμός Ριζόχαρτων: Επιλέξτε ένα Συνδυασμό Ριζόχαρτων για να εφαρμοστεί σε αυτήν την άποψη.
Για περισσότερες πληροφορίες, δείτε: Συνδυασμοί Ριζόχαρτων.
•Κλίμακα: Επιλέξτε μία Κλίμακα για να εφαρμοστεί σε αυτήν την άποψη.
Για περισσότερες πληροφορίες, δείτε: Κλίμακα.
•Εμφάνιση Δομής: Επιλέξτε μία ρύθμιση Μερικής Εμφάνισης Δομής για αυτήν την άποψη.
Για περισσότερες πληροφορίες, δείτε: Μερική Εμφάνιση Δομής.
Αν αυτό το pop-up είναι γκρίζο: Σημαίνει ότι το αρχικό σ-άποψης είναι είτε Χειρ. Ανακατασκευής, είτε τύπου ΣΧΕΔΙΟ και επομένως, δεν μπορείτε να αλλάξετε τη Μερική Εμφάνιση Δομής αυτής της άποψης. Μπορείτε να το αλλάξετε σε Αυτ. Ανακατασκευή ή να δημιουργήσετε μία νέα άποψη, χρησιμοποιώντας τη ρύθμιση Μερικής Εμφάνισης Δομής που θέλετε.
•Σύνολο Πενών: Επιλέξτε ένα Σύνολο Πενών για χρήση με αυτήν την Άποψη.
Για περισσότερες πληροφορίες, δείτε: Σύνολα Πενών.
•Επιλογές Άποψης Μοντέλου: Επιλέξτε ένα Συνδυασμό Επιλογών Άποψης Μοντέλου για να εφαρμοστεί σε αυτήν την άποψη.
Για περισσότερες πληροφορίες, δείτε: Επιλογές Άποψης Μοντέλου.
•Υπερισχύον Γραφικό: Επιλέξτε έναν Συνδυασμό Υπερισχύοντος Γραφικού για να τον εφαρμόσετε σε αυτή την άποψη.
Για περισσότερες πληροφορίες, δείτε: Συνδυασμοί Υπερισχύοντος Γραφικού.
Αν αυτό το pop-up είναι γκρίζο: Σημαίνει ότι το αρχικό σ-άποψης είναι είτε Χειρ. Ανακατασκευής, είτε τύπου ΣΧΕΔΙΟ και επομένως, δεν μπορείτε να αλλάξετε τα Υπερισχύοντα Γραφικά αυτής της άποψης. Μπορείτε να αλλάξετε το σ-άποψης σε Αυτ. Ανακατασκευή ή να δημιουργήσετε μία νέα άποψη, χρησιμοποιώντας το Υπερισχύον Γραφικό που θέλετε.
•Φίλτρο Ανακαίνισης: Επιλέξτε ένα Φίλτρο Ανακαίνισης, για να εφαρμοστεί σε αυτήν την άποψη.
Για περισσότερες πληροφορίες, δείτε: Ανακαίνιση.
Αν αυτό το pop-up είναι γκρίζο: Σημαίνει ότι το αρχικό σ-άποψης είναι είτε Χειρ. Ανακατασκευής, είτε τύπου ΣΧΕΔΙΟ και επομένως, δεν μπορείτε να αλλάξετε το Φίλτρο Ανακαίνισης αυτής της άποψης. Μπορείτε να αλλάξετε το σ-άποψης σε Αυτ. Ανακατασκευή ή να δημιουργήσετε μία νέα άποψη, χρησιμοποιώντας το Φίλτρο Ανακαίνισης που χρειάζεστε.
Ρυθμίσεις Άποψης - Πάνελ Επιλογές Σχεδίασης
Επιλέξτε έναν Συνδυασμό Επιλογών Σχεδίασης για αυτήν την άποψη.
Δείτε: Εργασία με Συνδυασμούς Επιλογών Σχεδίασης
Ρυθμίσεις Άποψης - Πάνελ 2D/3D Έγγραφα
Ρυθμίσεις Επιπέδου Τομής για Κάτοψη
Πατήστε αυτό το κουμπί για να προσπελάσετε τον Διάλογο Ρυθμίσεων Επιπέδου Τομής για Κάτοψη. Οποιεσδήποτε προσαρμογές αυτών των ρυθμίσεων θα εφαρμοστούν μόνο σε αυτήν την άποψη και όχι συνολικά στη μελέτη.
Για περισσότερες πληροφορίες, δείτε: Επίπεδο Τομής για Κάτοψη (Γενική Ρύθμιση).
Διαστάσεις
Επιλέξτε από αυτό το pop-up μενού ένα πρότυπο Διαστασιολόγησης. Το πρότυπο που επιλέγετε εδώ θα εφαρμοστεί μόνο σε αυτήν την άποψη και όχι συνολικά στη μελέτη.
Για περισσότερες πληροφορίες, δείτε: Διαστάσεις (Προτιμήσεις).
Εκτέλεση Zoom
Επιλέξτε ένα zoom για να αποθηκεύσετε με αυτό την άποψη:
Σημείωση: Η αποθηκευμένη τιμή Zoom μίας άποψης περιλαμβάνει τη Μετατόπιση Χαρτιού και την Προσανατολισμένη Άποψη (στροφή), αν υπάρχουν.
• Τρέχον Zoom: Η άποψη θα αποθηκεύσει το τρέχον zoom ως μέρος των ρυθμίσεών της.
Σημείωση: Από τη στιγμή που μία άποψη αποθηκεύεται με το “Τρέχον Zoom”, αυτή η ρύθμιση θα εμφανίζεται πλέον σε αυτήν τη λίστα, ως Περιοχή Zoom.
•Προσαρμογή στο Παράθυρο: Οποτεδήποτε ανοίγετε αυτήν την άποψη ή οποτεδήποτε ενημερώνετε ή εκδίδετε σχέδια από αυτήν την άποψη, θα απεικονίζεται με τέτοιο τρόπο, ώστε να περιέχει ολόκληρο το περιεχόμενο του παραθύρου της μελέτης, αναλόγως και της κατάστασης των Ριζόχαρτων
•Οποιοδήποτε ειδικό-όνομα Zoom έχετε αποθηκεύσει προηγουμένως.
Δείτε: Αποθήκευση Zoom.
Για περισσότερες πληροφορίες, δείτε: Zoom.
Αγνόηση zoom και στροφής κατά το άνοιγμα αυτής της άποψης
Εάν είναι τσεκαρισμένο αυτό το κουτάκι, τότε, οποτεδήποτε ανοίγετε αυτήν την άποψη, θα απεικονίζεται χρησιμοποιώντας την τιμή zoom του παραθύρου που ανοίξατε τελευταίο (όχι το αποθηκευμένο Zoom αυτής της άποψης). Ωστόσο, το αποθηκευμένο επίπεδο Zoom αυτής της άποψης θα εφαρμοστεί, όταν τοποθετήσετε αυτήν την άποψη ως ένα Σχέδιο ή όταν την εκδώσετε.
Σημείωση: Η αποθηκευμένη τιμή Zoom μίας άποψης περιλαμβάνει την Προσανατολισμένη Άποψη (στροφή), εάν υπάρχει.

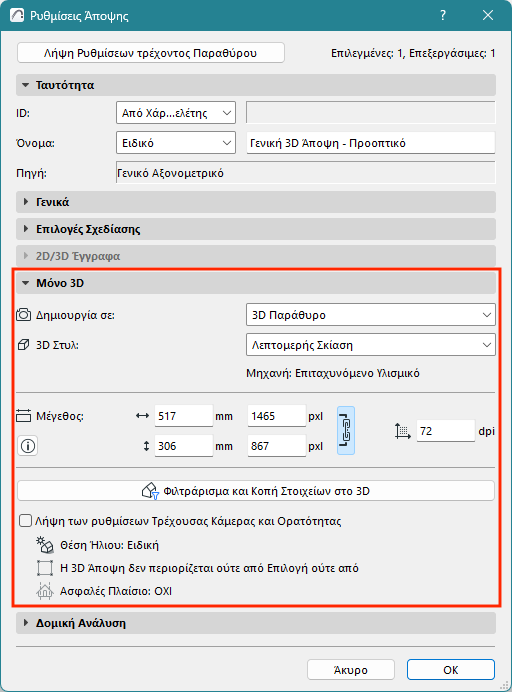

Ρυθμίσεις Άποψης - Πάνελ Μόνο 3D
Χρησιμοποιήστε αυτό το πάνελ για να ορίσετε τα δεδομένα που σχετίζονται με την 3D άποψη: τύπος και μέγεθος εικόνας, ρυθμίσεις κάμερας και ρυθμίσεις ορατότητας.
Δημιουργία σε: Δημιουργία στο παράθυρο 3D ή στο παράθυρο Φωτορεαλισμού.
•Για 3D παράθυρο: επιλέξτε ένα 3D Στυλ (βλ 3D Στυλ). Εδώ εμφανίζεται επίσης η μηχανή που χρησιμοποιείται από το επιλεγμένο 3D Στυλ.
•Για φωτοεπεξεργασία: επιλέξτε μία σκηνή απόδοσης (βλ Επιλογή και Διαχείριση Σκηνικών Φωτορεαλισμού). Η τρέχουσα μηχανή Φωτορεαλισμού παρουσιάζεται επίσης εδώ.
Μέγεθος: Δείτε ή επεξεργαστείτε το μέγεθος μίας άποψης. Μπορείτε να κλειδώσετε την αναλογία διαστάσεων για να επεξεργαστείτε μεγέθη χωρίς να επηρεαστούν οι αναλογίες.
Σημειώσεις:
–Οι μονάδες μεγέθους εκτύπωσης χρησιμοποιούν τις Μονάδες Πινακίδας που έχουν επιλεγεί στο: Μονάδες Εργασίας
–Το μέγιστο μέγεθος pixel είναι 32.000 σε κάθε κατεύθυνση
Ανάλυση: Ρυθμίστε την ανάλυση προβολής σε DPI όπως απαιτείται.
Φιλτράρισμα και Κοπή Στοιχείων στο 3D
Δείτε: Φιλτράρισμα και Κοπή Στοιχείων στο 3D

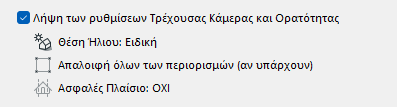

Λήψη των ρυθμίσεων Τρέχουσας Κάμερας και Ορατότητας
Αυτή η ενότητα παρέχει ανατροφοδότηση σχετικά με την αποθηκευμένη θέση του ήλιου και τις ρυθμίσεις ορατότητας αυτής της 3D άποψης:
•Ποιες είναι οι θέσεις της κάμερας και του ήλιου της άποψης; (δείτε Ρυθμίσεις 3D Προβολής)
•Η 3D άποψη φιλτράρεται ή περιορίζεται από ένα πλαίσιο επιλογής;
•Εφαρμόζεται το Απόδοση Ασφαλούς Πλαισίου; (δείτε Απόδοση Ασφαλούς Πλαισίου)

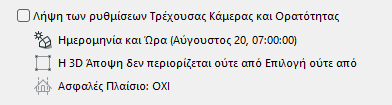

Εάν χρειάζεται, τσεκάρετε το πλαίσιο "Λήψη των ρυθμίσεων Τρέχουσας Κάμερας και Ορατότητας". Αυτό θα:
•Αντικαταστήσει την αποθηκευμένη θέση της κάμερας, τη θέση του ήλιου και τις ρυθμίσεις ορατότητας
•Αντικαταστήσει τις ρυθμίσεις με τις ρυθμίσεις του τρέχοντος (εμπρόσθιου) παραθύρου.
Το μέγεθος της εικόνας δεν επηρεάζεται.
Ρυθμίσεις Άποψης - Πάνελ Δομική Ανάλυση
•Δομικό Αναλυτικό Μοντέλο: Ενεργοποιήστε ή απενεργοποιήστε το Δομικό Αναλυτικό Μοντέλο για αυτήν την άποψη.
•Περίπτωση Φορτίου: Διαλέξτε την ορατή Περίπτωση Φορτίου για αυτήν την άποψη.
Δείτε: Δομικό Αναλυτικό Μοντέλο
