A jelekhez (Metszet, Homlokzat, Falnézet, Részlet és Munkalapok esetében) most már saját Átépítési állapot tartozik – csakúgy, mint a többi dokumentációhoz és modellelemhez. Például egy épület új szárnyában elhelyezett Metszet jel nem jelenhet meg a Meglévő nézetekben. Most, hogy a jelhez tartozik Átépítési állapot, könnyű szükség szerint megjeleníteni vagy elrejteni.

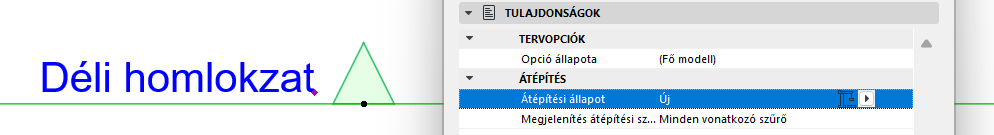

Átépítési állapot beállítása a Metszet beállításaiban

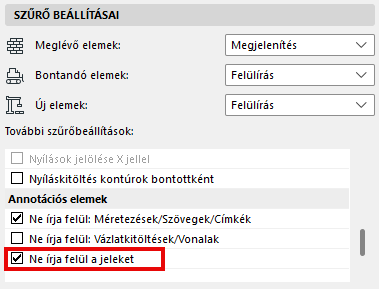

Más annotációs elemekhez (például a szövegekhez és kitöltésekhez) hasonlóan az átépítési felülírással rendelkező jelek megjelenítése is rugalmasan be- és kikapcsolható – ehhez használja az Átépítési szűrő beállításaiban található jelölőnégyzetet.
Átépítési felülírás nélküli jelek
Átépítési felülírással rendelkező jelek
Amikor egy régebbi verziójú fájlt frissít az Archicad 29-re, a terv jelei automatikusan Átépítési állapotot kapnak, ami segít biztosítani, hogy a rajzok ugyanúgy nézzenek ki, mint korábban.
•Alapértelmezés szerint az Archicad a jelek Átépítési állapotát a kapcsolódó elemekéhez igazítja, így azok következetesen jelennek meg az egyes nézetekben.
•Ha a terv nem tartalmaz olyan Átépítési állapotot, amely az összes Átépítési szűrőn látható, az Archicad automatikusan hivatkozott jeleket hoz létre, hogy megőrizze a rajz vizuális integritását. Ilyen esetekben egy értesítés jelenik meg a Műveletközpontban. Ezeket a hivatkozott jeleket könnyen megtalálhatja: válasszon ki egy Navigátor elemet (nézet, nézőpont, rajz), és használja a „Hivatkozott jel keresése” parancsot a helyi menüből.
