Ha a modellezés már folyamatban van, lehet, hogy a tiszta modellnézet érdekében a nyomvonalakat egyetlen hosszú elemként szeretné látni. Dokumentációs célokra azonban hasznosabb lehet a nyomvonalszakaszok tényleges hosszának megjelenítése és kinyerése.
Az MEP Designer mostantól lehetővé teszi a nyomvonalak szakasz hossz szerinti megtekintését és dokumentálását:
A Vonalvezetési specifikációkban – csövek, vezetékszakaszok és kábeltartók esetében:
•Jelölje be az „Egyedi hosszok használata” lehetőséget
•Adja meg a minimális és maximális hosszúságot a gyártó hosszra vonatkozó előírásainak megfelelően (pl. az Ön csatornatípusához)

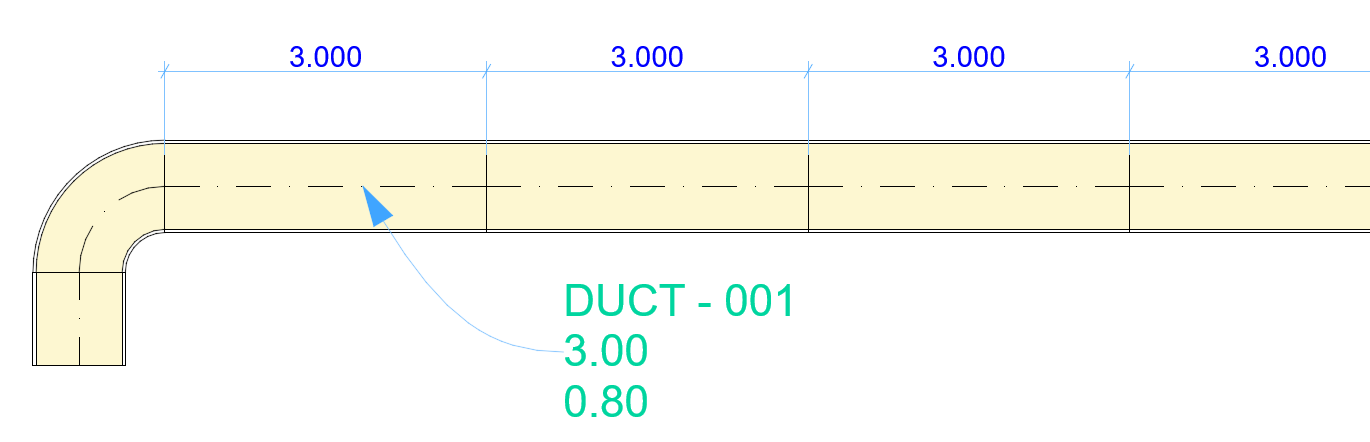

A modell most mér a Vonalvezetési specifikációk alapján jeleníti meg az egyes szakaszok hosszát. Az MEP Designer automatikusan optimalizálja a szegmentálást „maradék” szakaszok esetén.

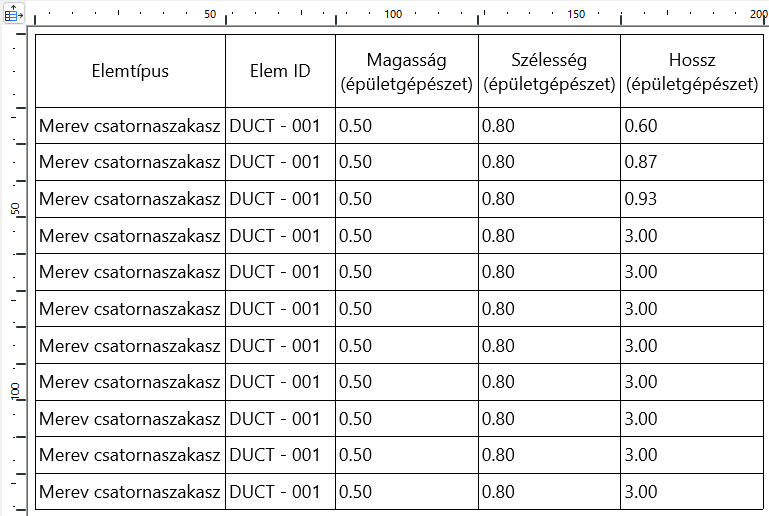

Az Interaktív konszignációban külön-külön is listázhatja a szakaszokat, és minden szakaszt külön-külön felcímkézhet.
