Könnyen megtalálhatja a nyitott épületgépészeti kapcsolatokat
A nyitott épületgépészeti kapcsolatokra vonatkozó visszajelzések képesek figyelmeztetni a modell azon részeire, amelyek még összekapcsolásokat vagy más modellezési feladatokat igényelnek.

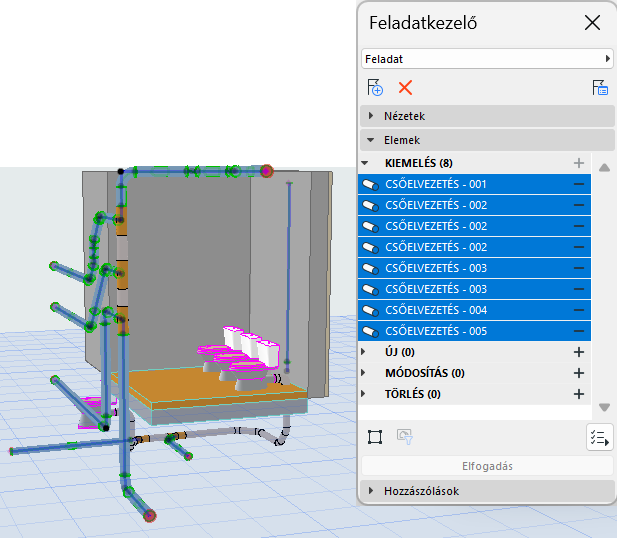

A legújabb MEP Designerben a „Nyitott épületgépészeti kapcsolatok” megjelenítési lehetőség a képernyőn kiemeli ezeket a területeket a metszeti és 3D nézetekben, valamint az alaprajzon:

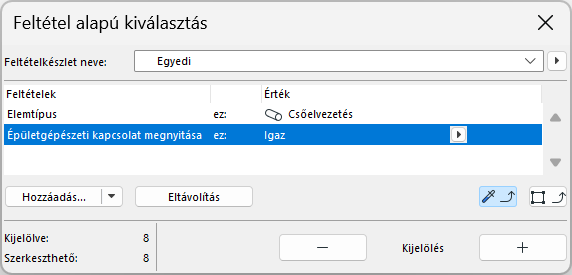

A Feltétel alapú kiválasztással könnyen elnavigálhat hozzájuk, és kezelheti őket Feladatként:
A nyitott végek és csatlakozások 2D/Metszet vagy 3D nézetekben való megjelenítéséhez kapcsolja be a Nyitott épületgépészeti kapcsolatok lehetőséget a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban. A nyitott csatlakozások 2D vagy metszeti nézetben bekarikázva, 3D nézetben pedig piros színnel kiemelve jelennek meg.
