Hidronikus rendszerek és számítások a Rendszerböngészőben

A kibővített Rendszerböngésző a szellőzőrendszerek mellett mostantól a víz-/szennyvízrendszereket, valamint a fűtési/hűtési rendszereket is tartalmazza.

A hidronikus rendszerek esetében a Rendszerböngésző lehetővé teszi a hidronikus rendszerek adatainak (kapacitás, tömegáram és sebesség) futásidejű kiszámítását és megjelenítését táblázatos formában.

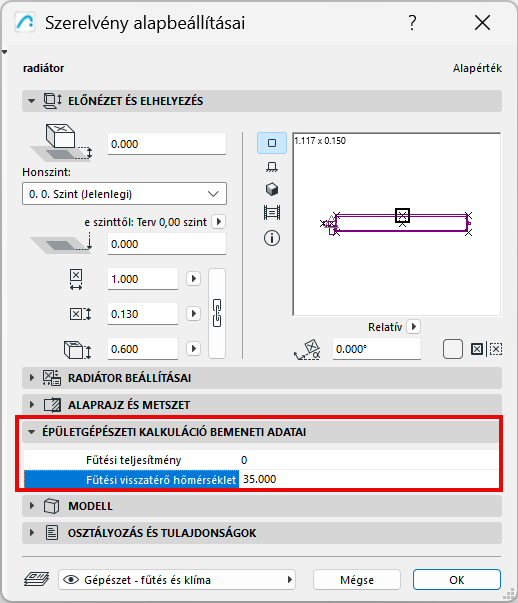

•Fűtőberendezések kapacitás és visszatérési hőmérséklet értékeinek beállítása (az elem beállításaiban vagy az Infótáblán):

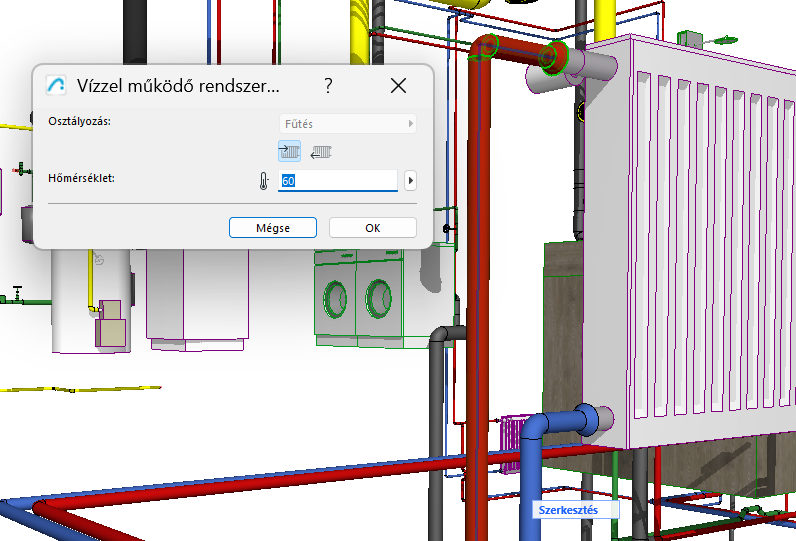

•Rendszerszint: Hidronikus rendszer (fűtés) hőmérsékletének meghatározása

Megjegyzés: A hűtőrendszerek számítását egy későbbi frissítésre tervezzük.

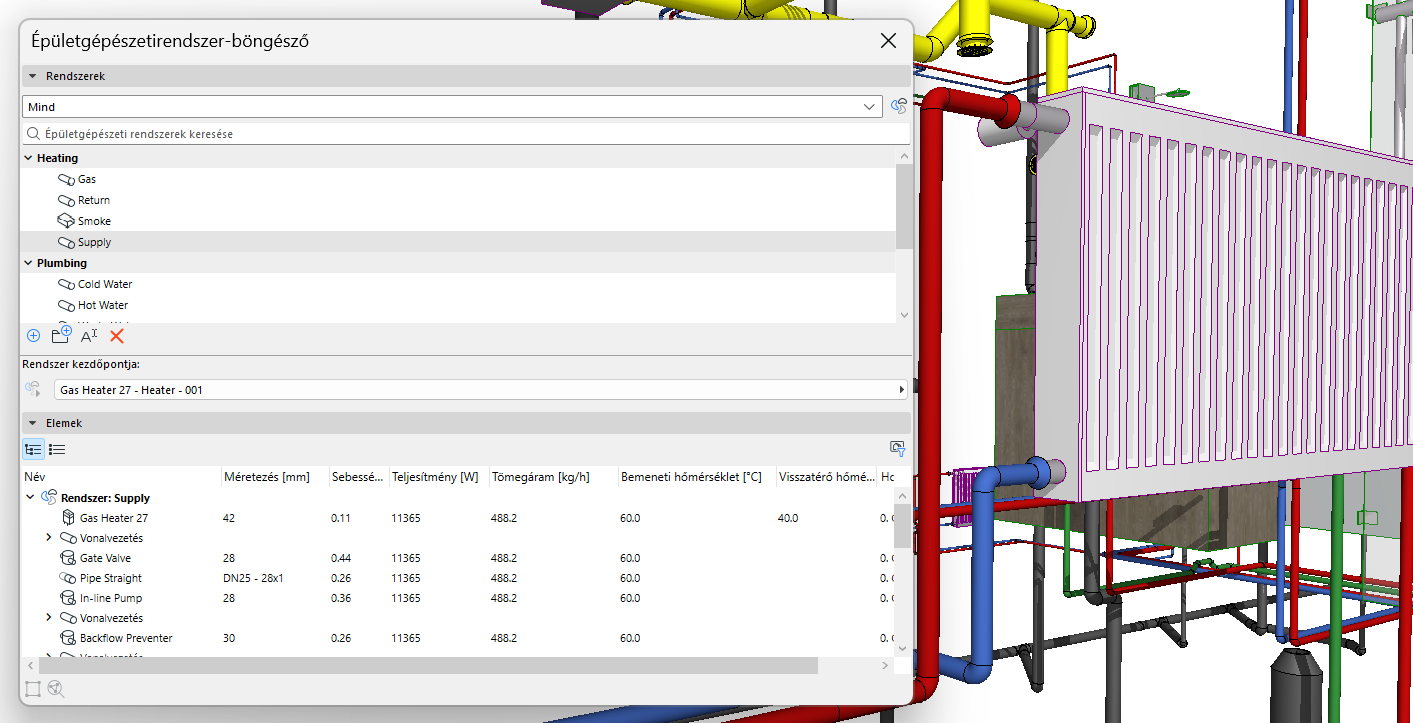

A Rendszerböngészőben megjelennek a hidronikus rendszerek futásidejű számításai és adatai (kapacitás, tömegáram és sebesség), a hidronikus berendezések elemméretei és kapacitásadatai alapján.

Hidronikus rendszerek átméretezése a fűtési/hűtési méretoptimalizálóval

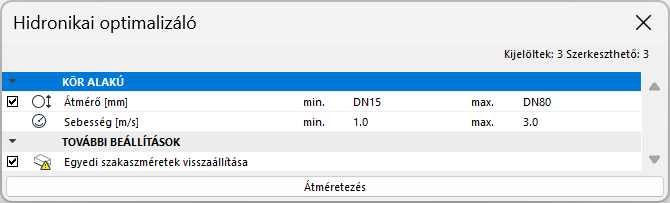

A Hidronikai optimalizáló a minimális és maximális átmérő, valamint a minimális és maximális sebesség alapján átméretezi az összes fűtési csövet. (A következő frissítés a hűtőrendszerek átméretezését is tartalmazza majd.)

•Válassza ki az átméretezni kívánt nyomvonalakat, majd nyissa meg a Hidronikai optimalizálót (Épületgépészeti eszköztár vagy ablak > Paletták)

•Határozza meg a csőméretek és a sebesség értéktartományait, majd kattintson az Átméretezés gombra
