Épületgépészeti elemek részletes szimbolikus ábrázolása

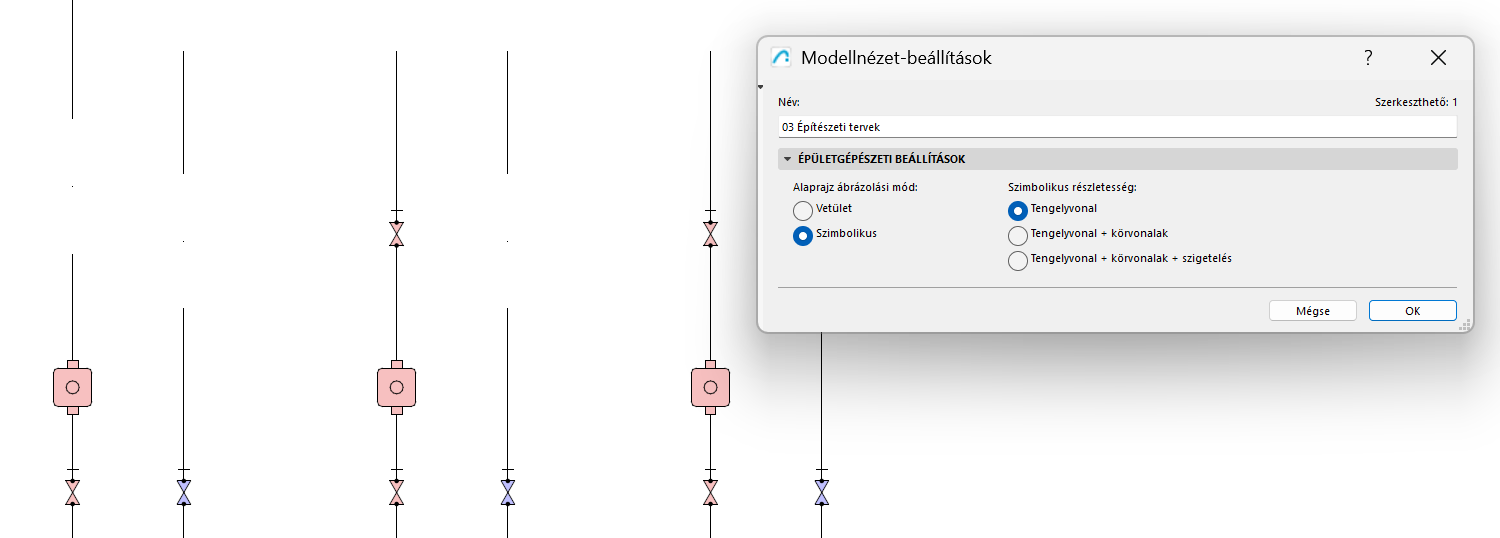

Elérheti, hogy a dokumentáció egyértelműbb és pontosabb legyen, és jobban megfeleljen a szabványoknak: A Modellnézet-beállításokban részletesen beállíthatja a Gépészeti vonalvezetési elemek szimbolikus ábrázolását.

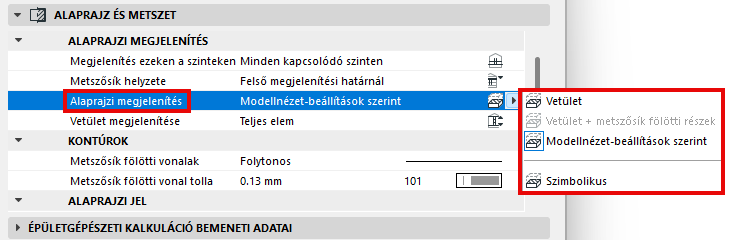

Ahhoz, hogy a Modellnézet-beállítások bármely nyomvonalra érvényesek legyenek, győződjön meg arról, hogy az alaprajz megjelenítési opciója (az Elvezetés beállításainál) továbbra is a „Modellnézet-beállítások szerint” értékre van állítva.

Ezt a beállítást felül is írhatja, és bármely egyedi nyomvonalhoz választhatja a Vetület vagy a Szimbolikus értéket.

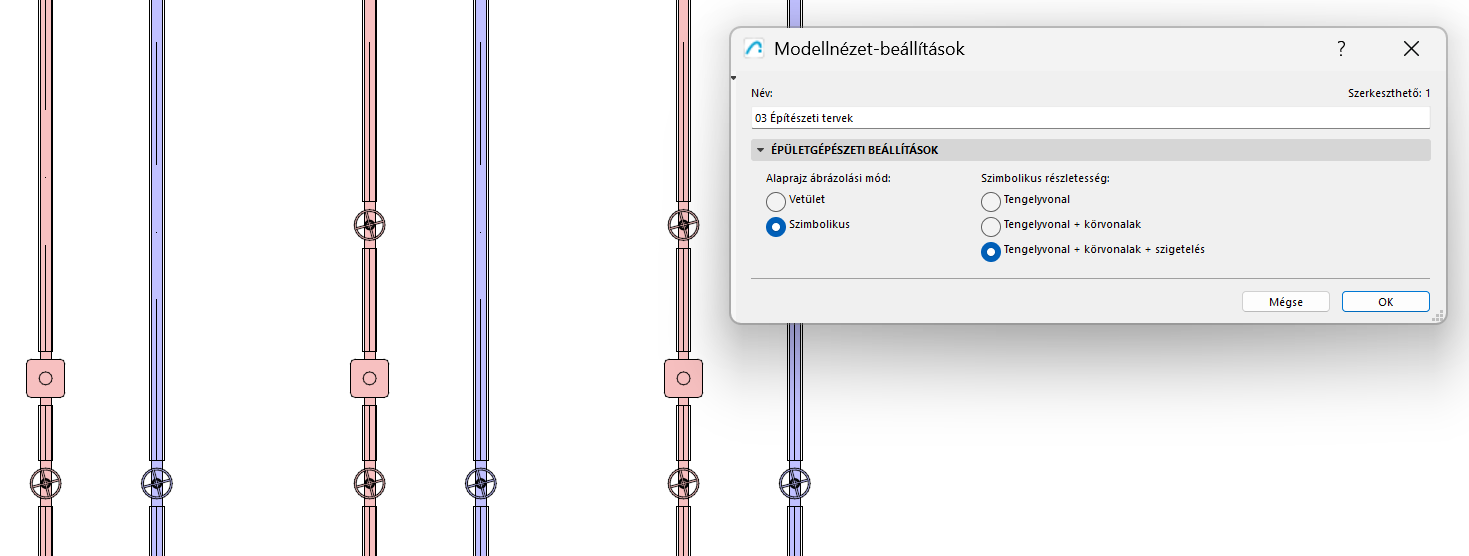

Megjegyzés: Győződjön meg róla, hogy a Modellnézet-beállítások a „Szimbolikus” értékre legyen állítva (Dokumentum > Modellnézet > Épületgépészeti beállítások)

Egyéni épületgépészeti jel létrehozása

Rendelkezésre állnak beépített jelek, de testre is szabhatja a jeleket a cső-záróelemek, a csőtartozékok és a berendezések megjelenítéséhez.

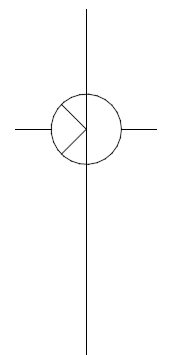

Saját jelet rajzolhat 2D-s eszközökkel (vonalak, kitöltések stb.), majd elmentheti azt épületgépészeti jelként. A beépített alaprajzi jelet az eszközbeállító párbeszédpaneljén cserélheti az új, egyéni jelre. (A támogatott Épületgépészeti elemek esetében elérhető.)

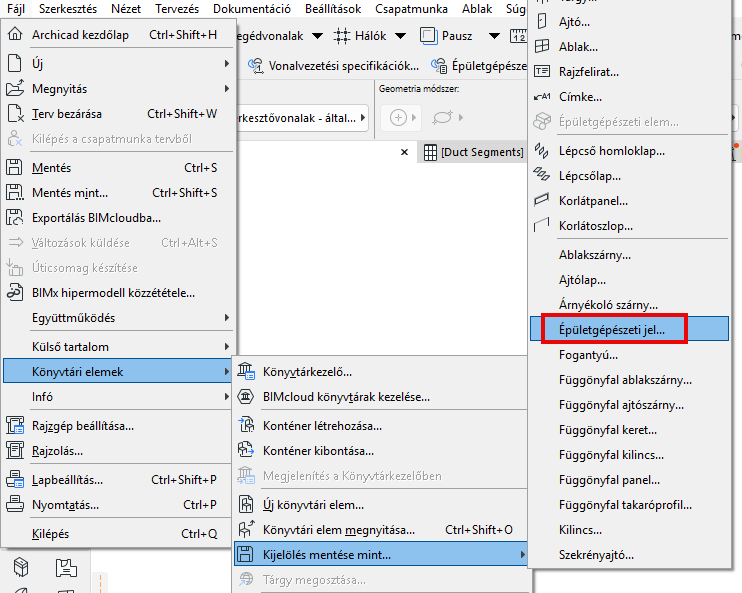

2D épületgépészeti jel rajzolása és mentése

Beépített jel lecserélése egyéni jelre
