Vonaltípus szerkesztése (szimbolikus)
A szimbólum vonaltípus másolt 2D rajzelemek egy egyedi sablonján alapul.
Új szimbólum vonaltípus létrehozásához:
1.Rajzolja fel a sablont az alaprajzra vagy egy másik ablakban vonalak, ívek és fogópontok használatával.
2.Válassza ki a 2D-s elemeket.
3.Válassza a Szerkesztés > Másolás menüparancsot.
Megjegyzés: egyedi vonaltípus meghatározására csak ívek, vonalak és fogópontok használhatók. Görbe, kitöltés, szöveg és egyéb elem nem használható.
4.Nyissa meg a Vonalak párbeszédablakot (Beállítások > Elemattribútumok > Vonalak).
5.Kattintson az Újra.
6.Az új vonal párbeszédablakban válassza a Speciális lehetőséget, majd kattintson az OK gombra.

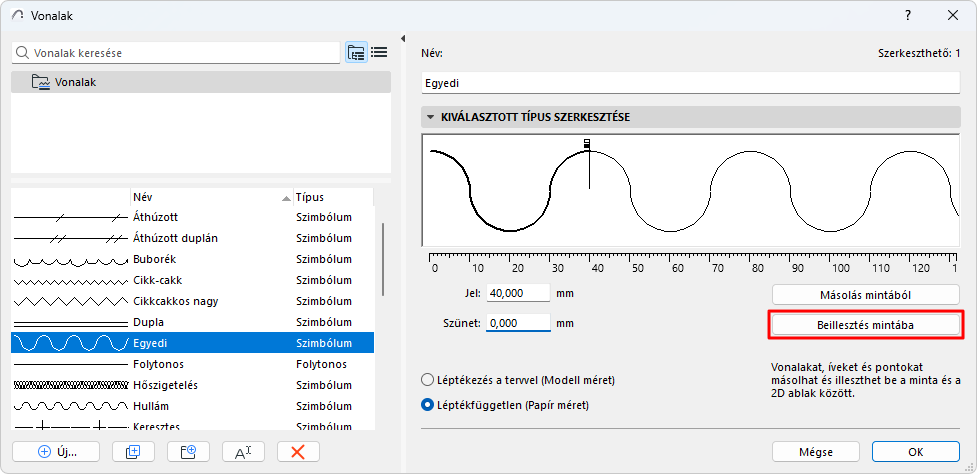

7.A vonalak párbeszédablakban kattintson a Beillesztés mintába gombra a grafikus szerkesztő rész alatt.
Megjegyzés: A hagyományos másolás-beillesztés műveletek ebben a párbeszédablakban nem működnek.
A jel megjelenik a szerkesztőablakban.
•Fekete zászló: a vonalszakasz vége.
•Fehér zászló: a szakaszok közötti szünet
A vonalszakasz és a szünet szerkesztéséhez húzza vízszintesen a zászlókat, vagy módosítsa azok értékét a lentebb található Vonal vagy Szünet mezőkben.
A vonalrész egészként nyújtható ill. zsugorítható.
A létrejövő egyedi vonalon a beillesztett elemeket befoglaló négyzet közepe a középvonalra kerül.
