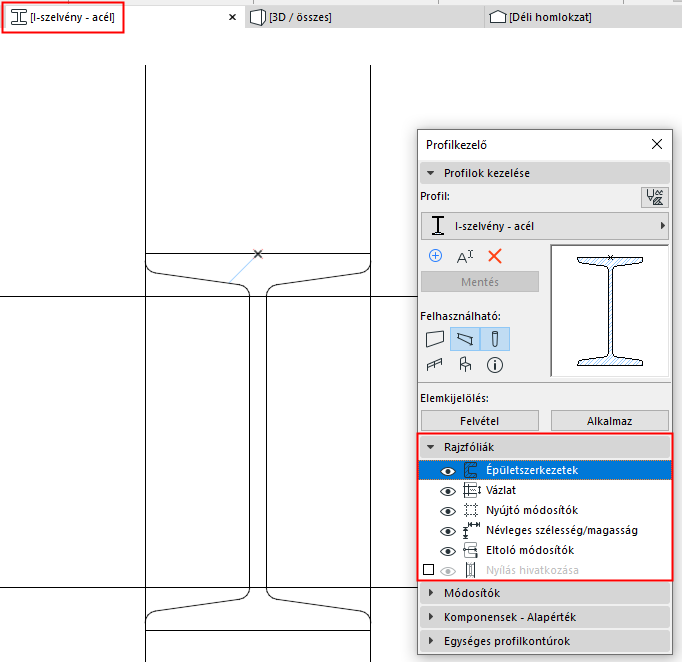

Ezen a panelen jeleníthetők meg vagy rejthetők el az elemek a Profilszerkesztőben.
Ez a panel csak akkor aktív, ha a Profilszerkesztő nyitva van.
Épületszerkezetek
A Kitöltés vagy Pont elemek megjelenítése/elrejtése a Profilszerkesztőben.
Vázlat
Bármilyen más rajzeszközzel készített elemek megjelenítése/elrejtése (pl. vonalak, ívek, sokszögvonalak) a Profilszerkesztőben.
Nyújtó módosítók
Nyújtó módosítók megjelenítése/elrejtése a Profilszerkesztőben.
Lásd Nyújtó módosítók.

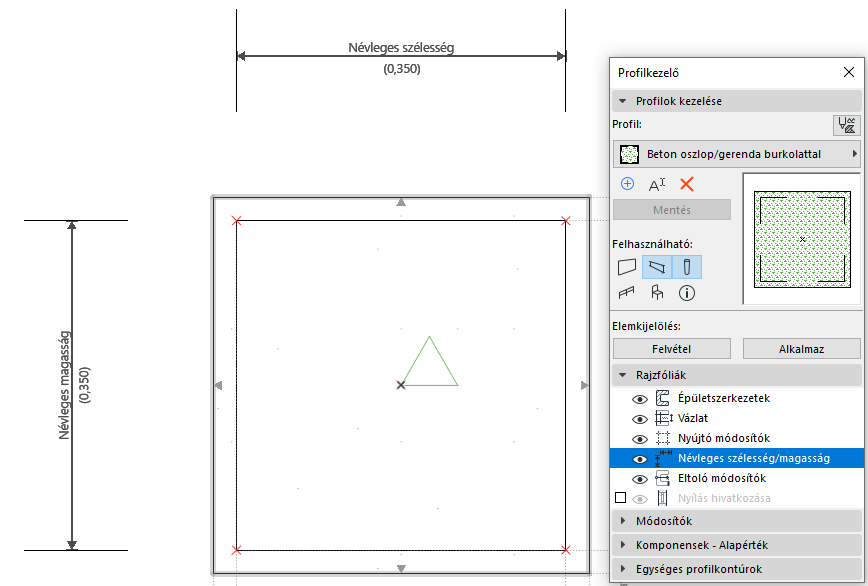

A profil névleges szélességét és magasságát jelző méretek megjelenítése/elrejtése a Profilszerkesztőben.

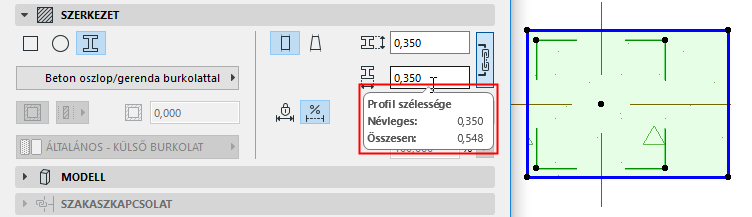

A Névleges szélesség/magasság (listázható elemparaméterek) az elem Beállítások párbeszédpaneljén látható. Ezek az értékek az elembeállításoknál módosíthatók, ha a profil szélességének és/vagy magasságának nyújtása engedélyezve van a Módosítók panelen.
Lásd Névleges szélesség/magasság.
A Névleges szélesség és magasság áthelyezéséhez kattintson a méretvonalakra, majd húzza el azokat. Hosszuk módosítható és a profil egy másik részéhez igazítható (beleértve a profil befoglaló négyzetének külsejét): ehhez kattintson a névleges méretek végeire. Ha nem módosítja a hosszukat, azok automatikusan igazodnak a kitöltések befoglaló négyzetéhez a Profilszerkesztőben megadott beállítások szerint.
A névleges méretek végződései, mint például az eltoló módosítók, hozzárendelhetők a kitöltési pontokhoz, de ez túlzott rögzítést jelenthet. Ilyenkor megjelenik egy figyelmeztetés.
Ezzel szemben a Teljes szélesség/magasság listázási paraméterek tartalmazzák az Eltoló módosítókon keresztül történt elemszintű módosításokat is, és így az elem teljes, befoglaló négyzet szerinti méretét jelzik. Az Eltoló módosítók miatt a Teljes méret nem módosítható az elem beállítási párbeszédpaneljén.
Eltoló módosítók
Az Eltoló módosítók méreteinek és hozzárendelt él/pont kiemeléseinek megjelenítése/elrejtése.
A Módosítók listán éppen kiválasztott eltoló módosító akkor is látható, ha itt az elrejtést választja.
Lásd Eltoló módosítók.

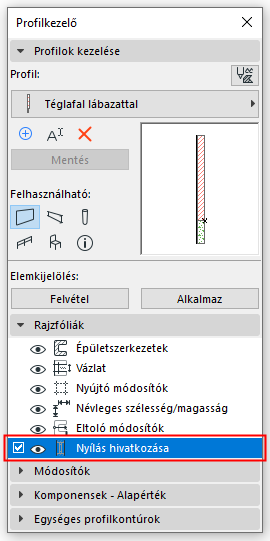

Nyílások referenciavonalai (profilos falak esetén)
•Jelölje be a négyzetet a nyílás referenciavonalainak megjelenítéséhez az elhelyezett falprofilban (az a referenciavonal, ahova az ajtókat/ablakokat helyezzük).
•Kattintson a szem ikonra a nyílás referenciavonalak megjelenítéséhez/elrejtéséhez a Profilszerkesztőben.
•Szükség esetén ezt a vonalat úgy lehet módosítani, meghosszabbítani vagy megszakítani, hogy a nyílászárók a megfelelő helyre kerüljenek majd a profilban.
Ha nem teszi aktívvá a Nyílások referenciavonalai fóliát, az ablakok/ajtók a fal befoglaló négyzete mentén lesznek elhelyezve.
