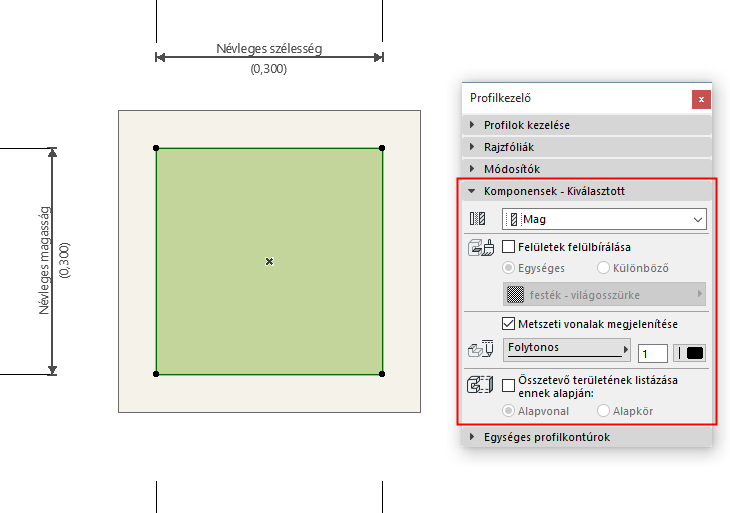

Válasszon ki egy kitöltési összetevőt a Profilkezelőben.
A Profilkezelő Összetevők paneljének segítségével a következő paraméterek szerkesztése hajtható végre:
Összetevő típusa
Adja meg a kijelölt összetevőhöz valamelyik kategóriát: mag, burkolat vagy egyéb. Ez a beállítás az összetett elem Részleges szerkezetmegjelenítésére lesz hatással.
Részleteket lásd: Részleges szerkezetmegjelenítés.
Felületek felülbírálása
Ha új felületet kíván választani az előugró ablakban, jelölje be a Felületek felülírása lehetőséget. Ellenkező esetben a kiválasztott összetevő az Építőanyag kitöltés opciójánál megadott felületet használja.
Ha egyéni felülettel írja felül egy kitöltés élét a Profilszerkesztőben, ezen a panelen a „Vegyes” jelzés látható.
Metszeti vonalak megjelenítése
Jelölje be ezt a lehetőséget a metszeti vonalak megjelenítéséhez.
Adja meg a kijelölt Profilkitöltés összetevő vonaltípusát és tollát. Ez a vonaltípus és toll használható a vonalak befejezéséhez, ha ez az elem elmetszett.
Összetevő területének listázása ennek alapján
Válasszon az Alapvonal és Alapkör opciók közül annak meghatározására, hogyan számolja ki a program a felület területét az adott összetevő esetén az összetevők interaktív konszignációjában.
Az alapvonal vagy alapkör Profilszerkesztőben történő megjelenítéséhez és szerkesztéséhez kapcsolja be a Nézet > Megjelenítési lehetőségek a képernyőn > Összetevő területének alapvonala vagy -köre lehetőséget.
További részleteket lásd Összetevőkre vonatkozó adatok Archicadben.
