Fóliák használata az összemetsződések elkerüléséhez
Az ugyanahhoz a Fólia metszéscsoporthoz tartozó és egymást metsző elemek egymáshoz kapcsolódnak, amennyiben pontosan vannak megrajzolva.
Kivétel: A 0 jelű összemetsződési csoportba tartozó két elem NEM metsződik össze.
Az alapbeállítás szerint minden fólia az 1-es csoporthoz tartozik, ami azt jelenti, hogy valamennyi, egymást metsző elem rendes csatlakozási szabályok szerint illeszkedik egymáshoz.
A Fal Fóliáknak azonos az összemetszési csoport számuk: csatlakozó falak
Elemcsatlakozások elkerülése: különböző fólia metszéscsoportok hozzárendelése
Előfordulhat, hogy el kívánja kerülni az elemcsatlakozásokat, például a réteges falak részleteinek megjelenítése érdekében. Ebben az esetben az egymást metsző falakat különböző fóliákra kell helyezni, majd az egyik érintett fóliához egy másik Fólia metszéscsoport számot kell rendelni. A különböző Fólia metszéscsoporthoz tartozó elemek nem kapcsolódnak egymáshoz.

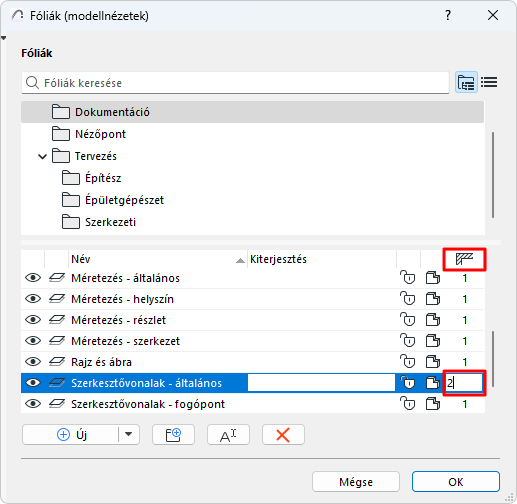

1.Nyissa meg a Fóliabeállításokat (Dokumentáció > Fóliák > Fóliabeállítások)
2.Válassza ki az egyik metsző elem fóliáját.
3.Módosítsa a Közös rész ikon alatti értéket.
A Fal Fóliáknak különböző az összemetszési csoport számuk: nincs csatlakozás
Megjegyzés a rejtett fóliával kapcsolatban: Az azonos összemetsződési szinten lévő elemek akkor is összekapcsolódnak, ha valamelyikük fóliája láthatatlan. Ez "hiányzó" vonalakat eredményezhet, azt mutatván, hogy az egyik összemetszendő elem rejtett fólián van. Ha szeretné ezt elkerülni, akkor a Fóliabeállítások párbeszédablakban az egyik fóliát kijelölve állítsa át az összemetsződési szintet.
Megjegyzés: A fólia metszési csoportszámának nincs köze az elemprioritásokhoz, mindössze címkeként szolgál az elemek csoportosításához.
