Az egymást átfedő elemek egy meghatározott, az építészeti rajzokon általában használt tárolási sorrend szerint jelennek meg.
Az alapbeállítás szerint a tárolási sorrendet az elemosztályok határozzák meg, melyekből hat van. Tekintet nélkül az elemek elhelyezési sorrendjére, az első osztályba tartozók az előtérbe kerülnek, a második osztály az e mögötti szintre stb.
Elemosztályok csökkenő osztályrend szerint:
1.Magyarázat (Szöveg, Címkék, minden Méretezés típus, helyiségpecsétek)
2.2D-s elemek (Vonalak, Körök, Görbék, Pontok)
3.Könyvtári elemek (Tárgyak, Lámpák, Lépcsők)
4.3D-s szerkezetek (Falak, Gerendák, Födémek, Ajtók, Ablakok, Oszlopok, Tetők, Felülethálók)
5.2D kitöltések
6.Helyiségekhez
7.Képek
Egymást átfedő elemek megjelenítési sorrendje
Azonos osztálybeli elemek metsződése az elemek lehelyezési sorrendjétől függ, mindazonáltal az azonos kitöltésű falak tiszta metsződéseket mutatnak.
Ha egyazon osztályhoz tartozó, egymást fedő elemeket jelöl ki, a Tab billentyű lenyomásával egymás után jelölheti ki őket.
Lásd Elemek kijelölése.

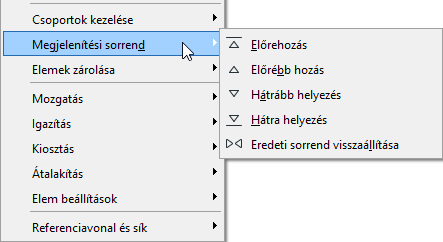

Az alapértelmezett tárolási sorrend általában megfelelő, de előfordulhat, hogy az elemeket más átfedő pozícióba szeretné helyezni. Ahhoz például, hogy egy Kitöltés lefedjen egy 2D-s elemet vagy egy Tárgyat, a Szerkesztés > Megjelenítési sorrend almenü vagy az Elemek rendezése eszközsáv megfelelő gombjai segítségével elemenként felülbírálhatja az alapértelmezett tárolási sorrendet.
Az újonnan elhelyezett elemeken a parancsok a következőképpen működnek:
•Előrébb hozás: E parancs hatására a kiválasztott elem(ek) átfedi(k) a saját és minden alsóbb osztály összes változatlan elemét, de a felsőbb osztályok elemei alatt marad(nak).
•Előrehozás: E parancs hatására a kiválasztott elem(ek) átfedi(k) az összes többi létező elemet.
•Hátrébb helyezés: E parancs hatására a kiválasztott elem(ek)et átfedik a saját és a felsőbb osztályok változatlan elemei (ezek mögé viszi), ők azonban átfedik az alsóbb osztályok elemeit.
•Hátra helyezés: E parancs hatására a kiválasztott elem(ek)et átfedi az összes többi létező elem.
•Eredeti sorrend visszaállítása: Ez a parancs visszaállítja az átfedési sorrend fentebb leírt alapbeállítását.
A tárolási sorrend mechanizmusa
Mind a tárolási sorrend alapbeállítása, mind az egyéni parancsok két rendezési mechanizmuson alapulnak: az osztályokon és a tárolási szinteken.
Az Archicad 14 tárolási szintre helyezi az elemeket. Minden szint tartalmazhatja bármelyik elemtípust. A végső tárolási sorrend, ami a képernyőn és a nyomatokon látható, a tárolási szinten és az elemosztályon alapul. Egy adott szint minden eleme átfedi az alsóbb tárolási szintek elemeit, osztálytól függetlenül.
Az új elemek mindig a saját osztályuk által előnyben részesített tárolási szintre kerülnek. A tárolási szintek besorolása a következő:
1-4: Alapbeállítás szerint üres
5: Magyarázatok
6: 2D-s elemek
7: Könyvtári elemek
8: 3D-s szerkezetek
9: 2D-s poligonok
10: Ábrák
11-14: Alapértelmezésben üres
Alapbeállítás szerint a felső és alsó 4-4 tárolási szint üres. Ezekre a tárolási szintekre a Szerkesztés > Megjelenítési sorrend fentebb részletezett parancsaival hozhat vagy küldhet bármilyen típusú elemeket.
Az Előrehozás és a Hátra helyezés parancsok addig mozgatják a kijelölt elemeket, amíg azok az összes létező elemet át nem fedik (vagy azok át nem fedik őket). Ez nem feltétlenül az 1. vagy a 14. szint, ami azt jelenti, hogy az esetek többségében még egyéb elemeket is helyezhetünk föléjük vagy alájuk.
A legfelső tárolási szintre felhozott Szöveget vagy Méretezést nem lehet átfedni. Ha például azt akarja, hogy egy Kitöltés átfedje őket, akkor a Szöveget vissza kell küldenie egy szinttel hátrébb.
Ha több különböző szinten elhelyezkedő elemet mozgat előrébb vagy hátrébb, minden egyes elem csak egy szintnyit mozdul el.
Ha különböző típusú elemeket hoz előre vagy visz hátra, akkor ezek minden létező elemet át fognak fedni (vagy azok fogják átfedni őket), de egymáshoz viszonyított tárolási sorrendjüket megtartják.
A helyiségek és a kitöltések olyan összetett elemek, melyek két különböző osztályba tartozó összetevőből állnak (helyiség poligonok és helyiségpecsétek, kitöltések és területük). Ezek az összetevők mindig megtartják az osztályuknak megfelelő sorrendet, például a területek mindig átfedik a kitöltésüket. Bár az átfedési sorrendjük külön változtatható, a Kitöltések és a Helyiség poligonok soha nem fedhetik át saját területüket és helyiségpecsétjüket ill. fordítva, ezért ha szükséges, a másik összetevőt rákényszerítik a velük együtt való mozgásra.
A DXF/DWG eredményen minden elem áttetsző lesz, azaz az elrejtett vagy részben fedett elemek teljességgel láthatókká válnak.
