Vonalak és kitöltések egységesítése a rajzablakokban
Számos funkció jár „szétbontott” elemek létrehozásával. A modellalapú Részletek, Munkalapok és Rajz metszetek 2D elemeket (vonalakat, kitöltéseket) hoznak létre a modell szerkezeti elemeiből. Az Archicad programba importált DWG-rajzok is 2D-s formában, vonalak és kitöltések nagy gyűjteményeként jelennek meg.
Ezekben a Rajz típusú ablakokban célszerű lehet a nézet finombeállítása a végleges vetület elkészítése előtt. Azonban gyakran előfordulhat, hogy a modellből létrehozott, „szétbontott” vonalak és kitöltések felesleges elemeket (vonalszegmenseket, átfedéseket vagy felesleges kitöltéseket) tartalmaznak, amelyek megnehezítik a szerkesztést.
A szerkesztés megkönnyíthető, ha az ablakban kijelölt elemekre elsőként a Vonalas rajz és a Kitöltések egységesítése funkciókat alkalmazza.
A Vonalak és a Kitöltések egységesítése különálló funkciók, és egymástól függetlenül hajthatók végre. Jelölje ki az elemeket, majd hajtsa végre a Vonalas rajz egységesítése vagy a Kitöltések egységesítése parancsot (Szerkesztés > Átalakítás > Vonalas rajz/Kitöltések egységesítése). Az alábbiakban röviden bemutatjuk a két parancsot.
Jelöljön ki az ablakban legalább két vonal típusú elemet, amelyeket be kíván vonni a Vonalas rajz egységesítésébe. Vonal típusú elemek például az egyenes vonalak, a sokszögvonalak, az ívek és a körök.
Megjegyzés: A Vonalas rajz egységesítése nem érinti a nyílfejjel ellátott, vonal típusú elemeket.
A Vonalas rajz egységesítése parancs (Szerkesztés > Átalakítás > Vonalas rajz egységesítése) megjeleníti a Vonalas rajz egységesítése varázslót.
Ez a parancs az Elemek szerkesztése eszköztárból is elérhető.
Lapozzon végig a varázslón (az egyes képernyők alján kattintson a „Tovább” gombra), és jelölje be a jelölőnégyzeteket azoknál a vonal-egységesítési lehetőségeknél, amelyeket végre kíván hajtani az egységesítés részeként.
A részleteket lásd: Vonalas rajz egységesítés beállításai.
Az utolsó képernyőn kattintson az „Egységesítés” parancsra a vonalas rajz egységesítésének végrehajtásához.

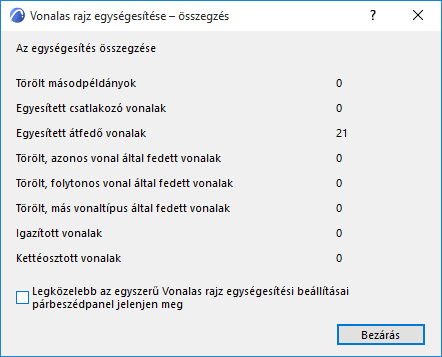

A vonalas rajz egységesítését követően jelentés jelenik meg, amely felsorolja azokat az elemeket (ha vannak ilyenek), amelyek törölve lettek, vagy össze lettek vonva az egyes vonalegységesítések során.
A lap alján lévő jelölőnégyzetet bejelölve az egyszerűsített Vonalas rajz egységesítési beállításai párbeszédpanelt használhatja (a Varázsló helyett) a következő alkalommal, amikor kiadja a parancsot.
A Vonalas rajz egységesítése panel ugyanazokat a lehetőségeket kínálja, mint a Varázsló, de az összes lehetőség elérhető egyetlen párbeszédpanelen.
Jelöljön ki az aktuális ablakban legalább két kitöltést, amelyet be kíván vonni a Kitöltés egységesítésébe.
A Kitöltések egységesítése parancs (Szerkesztés > Átalakítás > Kitöltések egységesítése) megjeleníti a Kitöltések egységesítése beállítások panelt.
Részleteket lásd: Kitöltés egységesítési beállításai.
