Lineáris átfedések ellenőrzése - kísérleti funkció
A modell minőségének javítása a dokumentáció elkészítése előtt.
A kiegészítő észleli az egymást fedő elempárokat: ha azok referenciavonalai részben vagy teljesen fedik egymást, átfedő elemeknek minősülnek. Ezek a párok ezután feladatként jelennek meg, így minden feladat megvizsgálható és szükség esetén javítható.
Megjegyzés: Ez egy kísérleti funkció, amely íves elemeken nem működik.
A funkció bekapcsolása

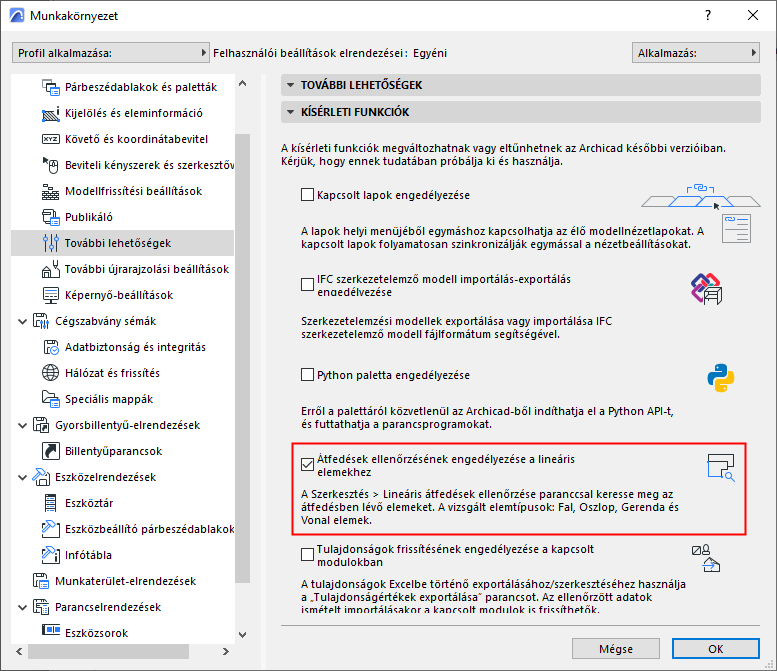

Ez egy kísérleti funkció. Ellenőrizze, hogy engedélyezve van-e a Beállítások > Munkakörnyezet > További lehetőségek > Kísérleti funkciók menüpont alatt:

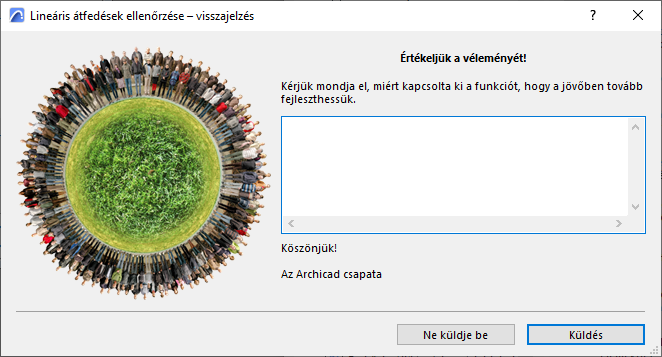

Visszajelzés küldéséhez próbálja ki a funkciót, majd törölje az „Átfedések ellenőrzésének engedélyezése a lineáris elemekhez” beállítás jelölését, és küldje el megjegyzéseit. Értékeljük a véleményét!
Javasolt munkamenet

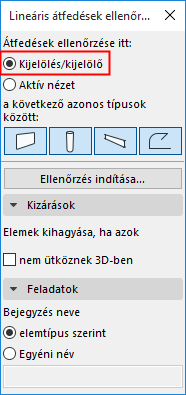

1.A Lineáris átfedések ellenőrzése paletta megnyitásához használja a Szerkesztés > Lineáris átfedések ellenőrzése parancsot.
2.Adja meg, hogy a modell melyik részét kívánja ellenőrizni: az aktív nézetet vagy a kijelölést/kijelölőt

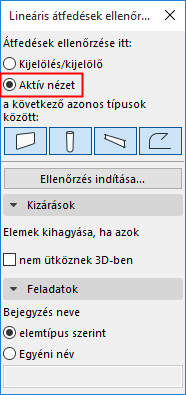

Aktív nézet: az éppen aktív nézetben látható összes elemet ellenőrzi.
Kijelölés/kijelölő: csak a kijelölt vagy kijelölővel megjelölt elemeket ellenőrzi.

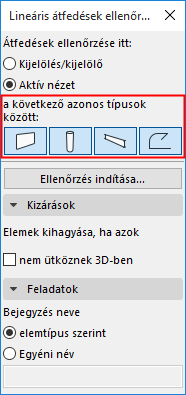

3. Kapcsolja be az eszköz ikonjait, és adja meg, hogy melyik elempárokat kívánja ellenőrizni: fal–fal, gerenda–gerenda és/vagy vonal típusú elemek – vonal típusú elemek.
4.Kattintson az 'Ellenőrzés indítása...' gombra

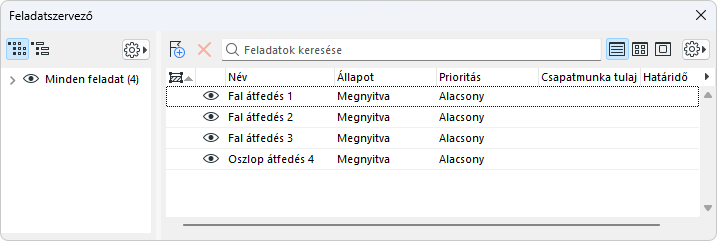

5.Az eredmények megtekintéséhez nyissa meg a Feladatszervezőt (Ablak > Paletták > Feladatszervező).
Alapértelmezés szerint minden feladat látható, nyitott állapottal és alacsony prioritással.

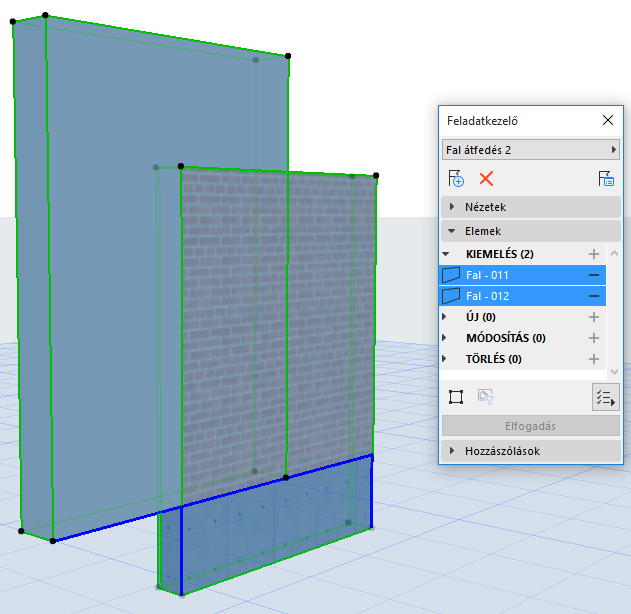

6.Kattintson duplán a feladatra annak Feladatkezelőben történő megtekintéséhez. Nagyítson a kiemelt elemekre, és szükség szerint módosítsa a modellt.

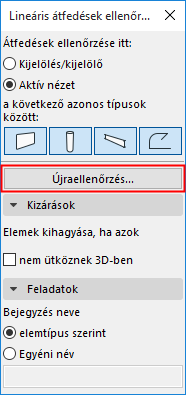

7.Az ismételt futtatáshoz kattintson az Ellenőrzés újra lehetőségre. A megoldott feladatok eltűnnek a Feladatkezelőből.
Megjegyzés: mindaddig az „Ellenőrzés újra” parancs látható, amíg be nem zárja a tervet.
További beállítások
Nem ütköző elemek kihagyása

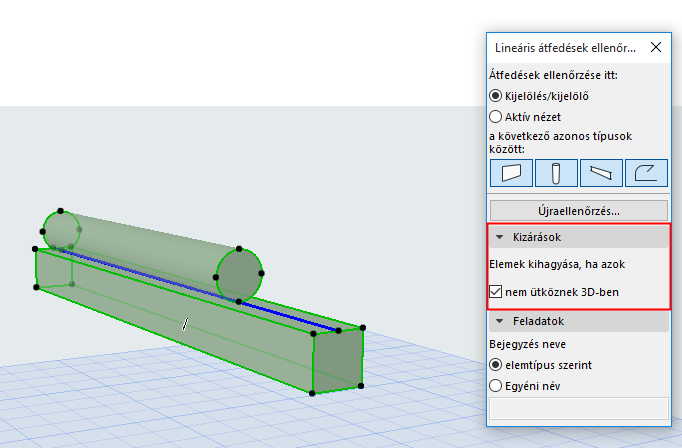

Bizonyos esetekben két elemnek lehet úgy átfedő referenciavonala, hogy ténylegesen nem ütköznek 3D-ben. Az ilyen feladatok figyelmen kívül hagyásához jelölje be az „Elemek kihagyása, ha azok nem ütköznek 3D-ben” lehetőséget.
A referenciavonalak fedik egymást, de 3D-ben nincs ütközés. Az ilyen elemeket a program figyelmen kívül hagyja, azaz esetükben nem talál feladatot.
Feladatok automatikus elnevezése
A feladatok neve alapértelmezés szerint az elemtípus alapján jön létre. Számot is kapnak.

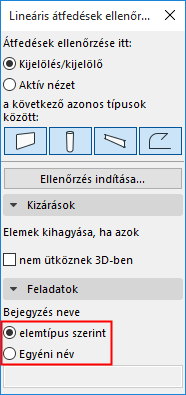

Azonban az „Egyedi név” beállításnál másik név is választható a feladatnak a Feladatok panelen. Így az összes létrehozott feladatnak ugyanaz az egyedi neve lesz, de eltérő sorszámmal.
Az alapértelmezett nevek később egyesével módosíthatók a Feladatszervezőben.
