A szokásos eszköztárban található Mérő eszköz a terven belüli távolságok és területek mérését teszi lehetővé.
Ez a funkció ideiglenesen jelenik meg a képernyőn és gyors visszajelzést nyújt.
A Mérő eszköz használatához aktiválja ikonját a Szokásos eszköztárban vagy az M gyorsbillentyűvel. Kattintson egy kezdőpontra (az alábbi ábrán a téglalap alakú fal bal felső sarka) és indítsa el a fal követését (mozgassa a kurzort a fal mentén). A Követő megjeleníti a kezdőponttól mért vízszintes, függőleges és sugárirányú távolságot, illetve szöget.

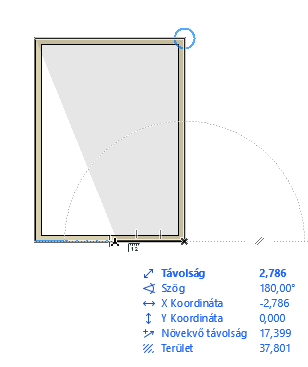

Tetszőleges számú szegmens mérését végezheti el sorozatban: minden egyes kattintás egy új kezdőpontot jelent, amelyből kiindulva a program a következő távolságot méri. Két vagy több kattintás után a Követő megjeleníti a növekvő távolságot és területet is (melyeket egy ideiglenes szürke terület mutat a képernyőn). Az alábbi ábrán a Mérő eszköz visszajelzése látható három kattintás után, a téglalap alakú fal utolsó sarkához közeledve.
A Mérő eszköz felhasználható elemek létrehozásánál is. Ha például elkezdünk rajzolni egy falat, közben aktívvá tehetjük a Mérő eszközt, lemérhetünk (vagy akár módosíthatunk is) egy értéket a mezőiben, majd az Enter billentyűvel átadhatjuk ezt az értéket a Követő megfelelő koordinátamezőjének.
