Az illesztési pontokat megjelenítheti az elemek rajzolása közben használt ideiglenes vektoron. Az eljárás az Illesztési pont kényszer ikonnal aktiválható, amely a Vezérlőpulton a relatív szerkesztési ikonok között, és a Szerkesztési segédletek eszköztáron található.
Lásd Vezérlőpult.
A következő példában egy Falat rajzolunk, mely a két másik Fal végpontjai közötti távolság negyedénél indul.

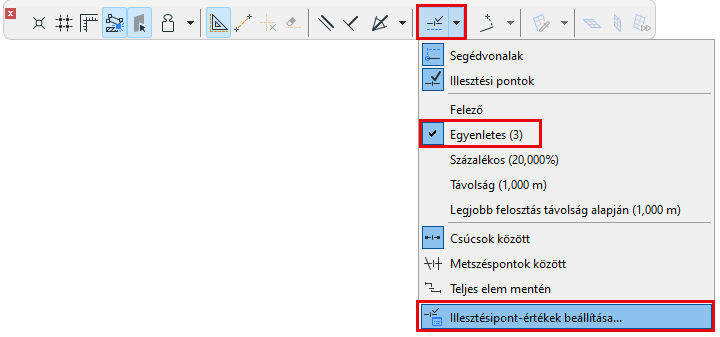

1.Válassza az „Osztások” lehetőséget az Illesztési pont beállításai menüpontban.
2.Az Illesztésipont-értékek beállítása lehetőségnél adja meg a 4 értéket, amely az osztások száma.
3.Győződjön meg arról, hogy az Illesztés a hálóra ki van kapcsolva (Nézet > Illesztés a hálóra).
4.Válassza ki a Fal eszközt.
5.Keresse meg a Vezérlőpult Illesztési pont kényszer ikonját, és kattintson rá az aktiváláshoz.

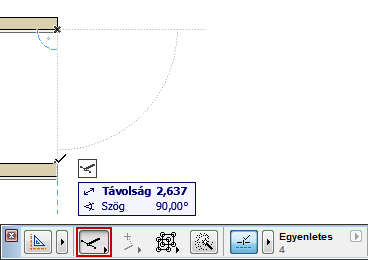

6.Rajzoljon referenciavektort a fal két végpontja közé.
7.Ekkor megjelennek az illesztési pontok a vektor mentén, mind a négy osztásnál.
Kattintson a kívánt pontra az új fal rajzolásához.
