Számos kijelölt elemet szét tud vágni (Falakat, Gerendákat, Vonalakat, Födémeket, Tetőket, Felülethálókat, Kitöltés és Helyiség poligonokat, Íveket, Sokszögvonalakat és Görbéket) egy vonal szakasz, ív vagy elem éle mentén.
A Szétvágás parancs csak az Alaprajzi, a 3D-s ablakban és – kizárólag szerkezeti elemeknél – a Metszet/Homlokzat/BF és a 3D dokumentum ablakban, valamint a Részletrajz//Munkalap ablakokban használható.
Megjegyzés: sokszög – például Tető elem – nem vágható szét ívvel.
A vágósík mindig merőleges az alaprajzra.
Kivétel: Ha szétvág egy alakzatot, több lehetősége adódik: a vágósík beállítható úgy, hogy merőleges legyen az aktuális szerkesztősíkra.
1.Válassza ki a szétvágni kívánt elemeket.
2.Használja a Szerkesztés > Átalakítás > Szétvágás parancsot, vagy a fejsze ikont az Infótáblán.
3.Rajzoljon egy ideiglenes vágó vonalat, vagy kattintson egy meglévő Vonalra, Ívre, Falra vagy poligon élre.

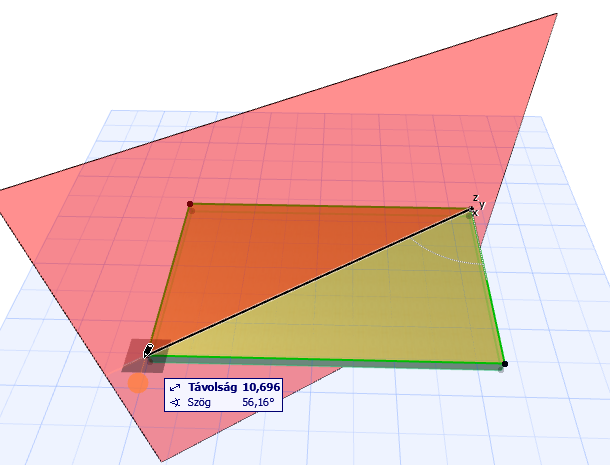

A 3D ablakban egy piros vágósík látható visszajelzésként.
4.Kattintson a szem kurzorral a vágó vonal/ív/él valamelyik oldalán.

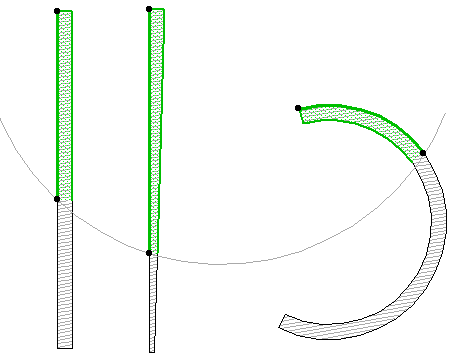

Megjegyzés: falak kettévágásakor a program azon a ponton vágja szét a falakat, ahol a vágás vonala metszi a kijelölt elemek referenciavonalát (vonalait).
5.Azon az oldalon, amelyre kattintott, az elemek továbbra is ki lesznek választva, ugyanakkor megszűnik a másik oldalon az elemek kiválasztása. A kiválasztott elemeket a szokásos módon lehet szerkeszteni.
Ha a kiválasztott elemet egy másik elem több helyen is metszi, a Szétvágás parancs a kijelölt elemet minden metszéspontnál szétvágja.
A Szétvágás parancs a 3D-s ablakból is elérhető. A kijelölt elemet egy függőleges síkkal két részre vághatja. Ez a funkció ugyanúgy működik, mint az Alaprajzon. Az osztóvonal a Felhasználói origó síkjában húzódik.
Megjegyzés: Ha egyetlen elem sincs kijelölve, a Szétvágás parancsot kiválasztva kettévághat egy falat, ha tetszőleges oldalán vagy referenciavonala mentén a kívánt pontra kattint.
