Lekerekítés vagy letörés készítése
Két egyenes vonal/sokszögvonal vagy fal közös részének, vagy egy sokszögű elem sarkának (sarkainak) a lekerekítéséhez vagy letöréséhez alkalmazza a Szerkesztés > Átalakítás > Lekerekítés/Letörés parancsot.
Ezek a parancsok a szokásos eszköztáron is elérhetők.
Az alakzatoknál elérhető speciális lekerekítési/letörési opciókért lásd Alapvető alakzat szerkesztés: Alakzat lekerekítése/letörése.
A Lekerekítés/Letörés párbeszédablak megnyitásához jelölje ki a két vonalat vagy a sokszögű elemet.
Ezután alkalmazza az alábbi lehetőségek egyikét:
•Válassza a Szerkesztés > Átalakítás > Lekerekítés/Letörés parancsot, vagy
•Ha a kijelölt elem egy sokszög, akkor válassza a Lekerekítés/Letörés ikont a mozgó palettáról.
Válassza a lekerekítést vagy a letörést:
•A Lekerekítés parancs ívelten köti össze két egyenes szakasz végpontjait.
•A Letörés parancs a sarkok levágásával köti össze két egyenes szegmens végpontjait.
•Adja meg a sugarat a lekerekítéshez/letöréshez. (A letörésnek nincsen sugara, de a megadott sugarú ív húrjaként kerül megrajzolásra.)
Megjegyzés: Ha az aktuális sugarú lekerekítő ív túlnyúlna a szomszédos csúcsokon, a sugár mérete mindaddig csökken, míg az ív végpontja a közelebbi szomszédos csúcs nem lesz.
•Kattintson az OK gombra.
Megjegyzés: A Lekerekítés, Letörés, valamint Összekapcsolás parancsok nem érvényesek csoportosított elemekre, hacsak nem aktív a Csoportok szüneteltetése parancs.
Lásd Csoportok szüneteltetése.
Alkalmazás minden sarokra
A lekerekítés vagy letörés minden sarokra történő alkalmazásához kapcsolja be az Alkalmazás minden sarokra kapcsolót.
Megjegyzés: Ez a jelölőnégyzet csak akkor alkalmazható, ha a kijelölt elem egy sokszög.
Ha kijelöl egy sokszöget, majd alkalmazza a Szerkesztés > Átalakítás > Lekerekítés/Letörés parancsot, akkor a jelölőnégyzet alapértelmezés szerint be van jelölve és nem szerkeszthető; a program a Lekerekítés/Letörés parancsot alkalmazza valamennyi csomópontra.

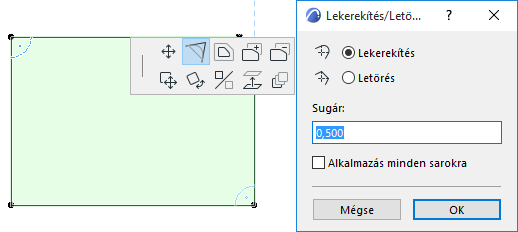

Ha a sokszög egyetlen csomópontjára kívánja alkalmazni a Lekerekítés/Letörés parancsot, akkor kattintson az érintett csomópontra, és alkalmazza a mozgó paletta parancsát a Lekerekítés/Letörés párbeszédpanel megnyitásához.
