Megforgatott héjszerkezet szabadon megadott profillal

1.Aktiválja a Héjszerkezet eszközt, majd válassza a Megforgatott geometria módszert, részletes beviteli móddal.

Az alaprajzon:

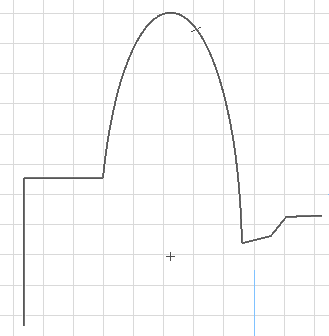

2.Rajzolja meg a héjszerkezet profilját – sokszögvonal vagy zárt poligon – a szokásos poligon beviteli móddal.

3.Kattintson kétszer a sokszögvonal vagy poligon befejezéséhez.

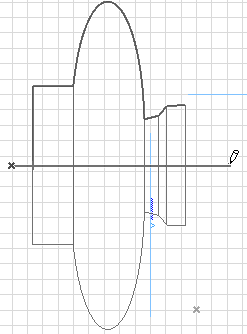

4.Kattintson kétszer a megforgatás tengelyének megrajzolásához. Az először elhelyezett forgatási tengely mindig párhuzamos az Alaprajzzal, bár ez később szerkeszthető.

5.A megjelenő párbeszédpanelen adja meg a héjszerkezet megforgatásának szögét. A pozitív számok a héjszerkezetet ön felé forgatják. A negatív számok a héjszerkezetet öntől távolodó irányba forgatják.

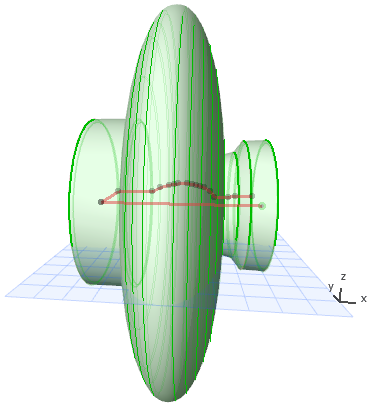

6.Kattintson az OK gombra a héjszerkezet befejezéséhez. Tekintse meg 3D-ben.

A 3D ablakban:

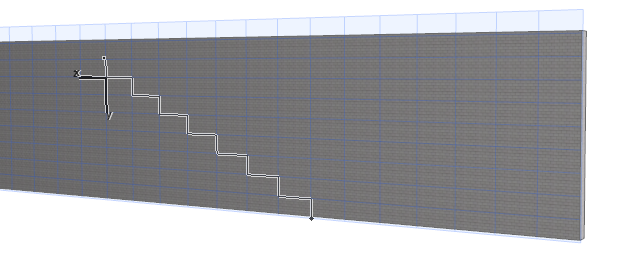

1.Válassza ki a beviteli síkot. Kattintson az alapértelmezett sík keresésére, vagy válasszon másik beviteli síkot a meglévő elemek alapján. Ez az a sík, amelyre megrajzolja a profilt, majd annak forgatási tengelyét.

•Ha „üres területre” kattint, az alapértelmezett beviteli sík a Héjszerkezet alapértelmezett beállításainál megadott alap magasságon van.

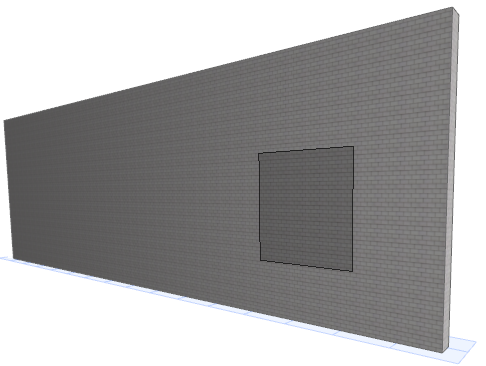

•Ha egy meglévő elem pontjai vagy felületei által definiált beviteli síkot szeretne elhelyezni, jelölje ki annak bármely pontjára és/vagy élére vagy felületére kattintva: az automatikus visszajelzés (szürke négyzet) mutatja, hol vannak a potenciális beviteli síkok. Ha megvan a kívánt sík, a megjelenítéshez kattintson rá.

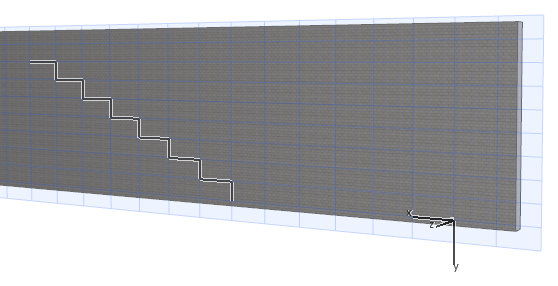

2.Rajzolja meg a héjszerkezet profilját - sokszögvonal, vagy zárt poligon - a szokásos poligon beviteli módokkal.

3.Fejezze be a poligont.

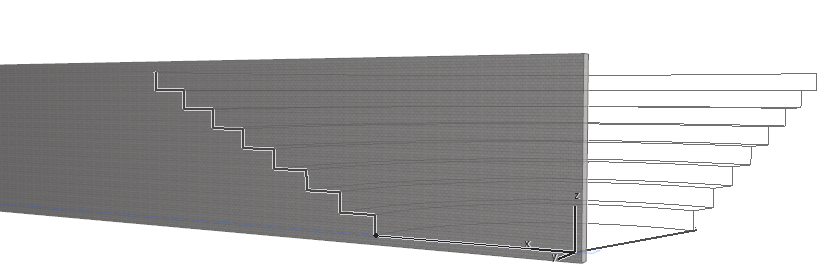

4.Kattintson a megforgatási tengely középpontjának megadásához.

5.A megforgatási tengely befejezéséhez mozgassa a kurzort. (A 3D nézetben navigáljon úgy, hogy megtalálja a visszajelzés megtekintéséhez legalkalmasabb szöget.)

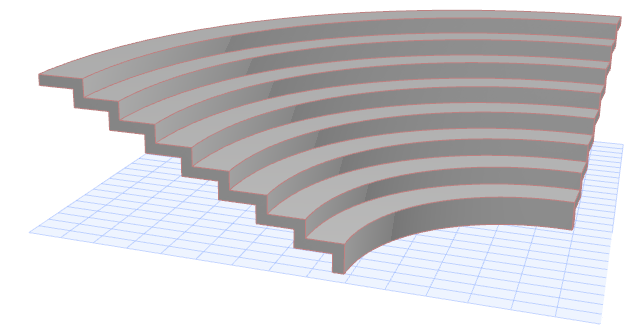

6.A héjszerkezet teljes.
