Összekötött boltozatos héjszerkezet
Összekötött héjszerkezet egyszerű beviteli módszerrel történő létrehozásához két profilt kell definiálni párhuzamos síkokon. Ezzel a beviteli módszerrel:
•Az első profil mindig egy boltozat.
•A második profil mindig egy egyenes vonal.
Itt egy boltozatos összekötött héjszerkezetet helyezünk a fal komplex tetejére.
1.Használja a Héjszerkezet eszköz összekötött geometria módszerét és az Egyszerű beviteli módszert.
Az alaprajzon:

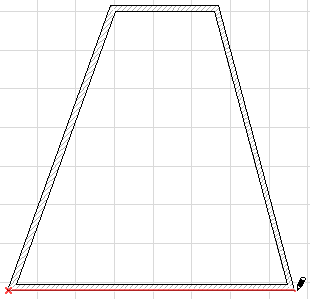

2.Az első boltozatos profil szélességének megadásához kattintson az alsó falszakasz két végpontjára.

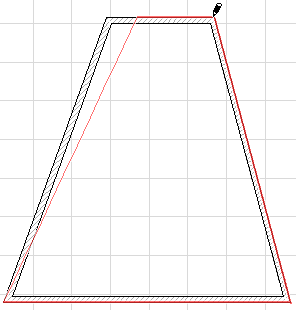

3.Vigye a kurzort az ellenkező oldali falszakaszhoz, majd kattintson a fal két végpontjára a második, egyenes vonalú profil szélességének megadásához.

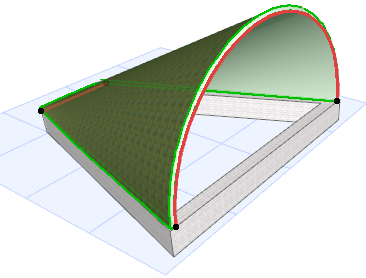

4.Az összekötött boltozatos héjszerkezet elkészült. Tekintse meg 3D-ben.
A 3D ablakban:

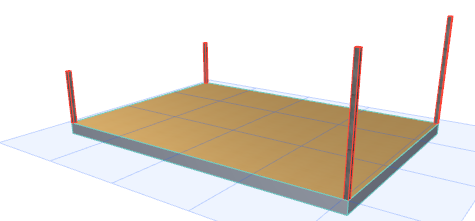

Itt a boltozatos összekötött héjszerkezetet két pár, eltérő magasságú oszlopra helyezzük.
1.Használja a Héjszerkezet eszköz összekötött geometria módszerét és az Egyszerű beviteli módszert.

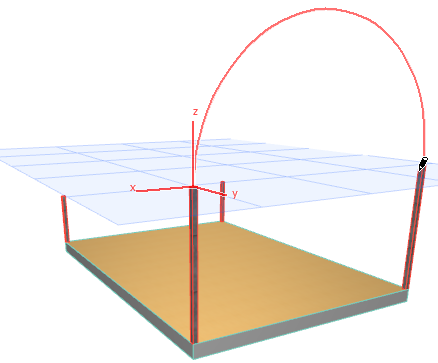

2.Az első boltozatos profil szélességének megadásához kattintson a két magasabb oszlopra.
3.Vigye a kurzort az ellenkező oldali rövidebb oszlopokhoz, majd kattintson mindkét oszlopra a második, egyenes vonalú profil szélességének megadásához.

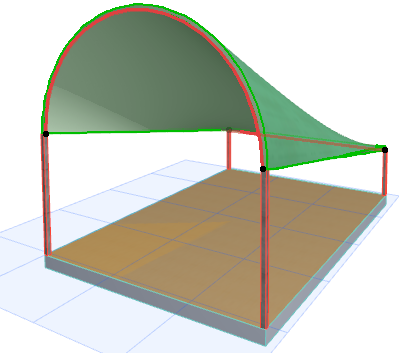

4.Az összekötött boltozatos héjszerkezet elkészült. Tekintse meg 3D-ben.
