Megforgatott héjszerkezetek szerkesztési lehetőségei

Jelölje ki a megforgatott héjszerkezet tengelyét vagy profilját. A tengely egyik végét egy nagyobb pont különbözteti meg; ez jelenti a héjszerkezet alap magasságát.

•Forgástengely módosítása

Kattintson bárhol a kijelölt héjszerkezet profiljára a parancs Mozgó palettán történő előhívásához. Válassza a Forgástengely módosítása parancsot








A mozgó paletta következő két parancsának megjelenítéséhez kattintson a forgatási tengely végpontjára.

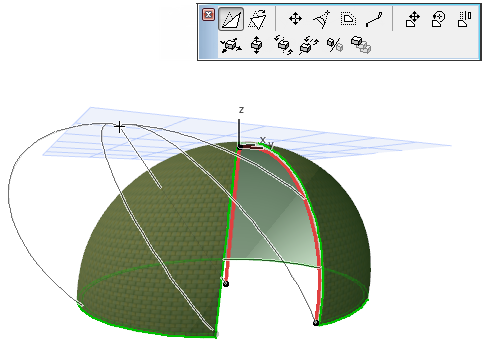

•Tengely torzítása





•Tengely ferdítése





Video megtekintése

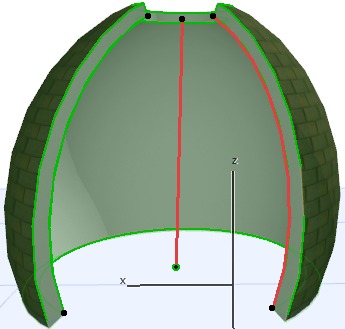

•Profil csomópont mozgatása

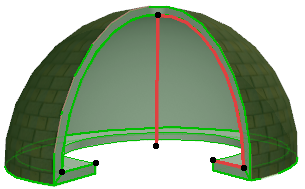

•Profil folytatása








•Profil elforgatása

Válassza a mozgó palettán a Profil elforgatása parancsot. Ezután (egyéb elemek forgatásához hasonlóan) kattintson egy pontra, majd rajzolja meg a forgástengelyt. Kattintással fejezze be az elforgatást.

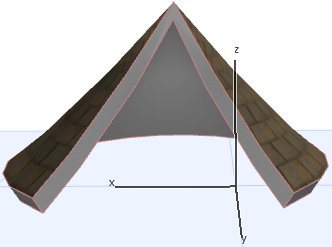

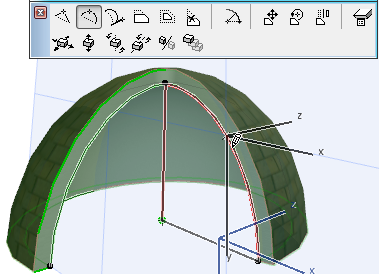

•Íves él

Kattintson bárhol a héjszerkezet profilra a parancs Mozgó palettán történő előhívásához.
