Héjszerkezet kontúr poligon szerkesztése
A héjszerkezet kontúr poligonja és a kontúr poligon síkja szerkeszthető.

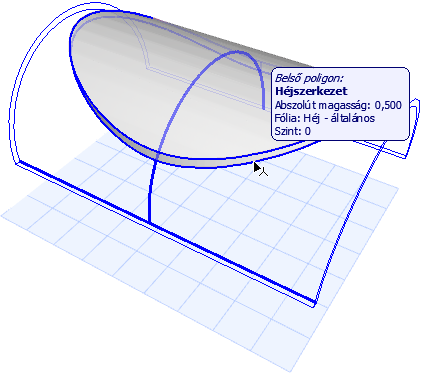

Kontúr poligon kijelölése
A kontúr szerkesztéséhez a kontúr poligont kell kijelölnie, nem a héjszerkezetet. Mozgassa a kurzort a kontúr éléhez, és győződjön meg róla, hogy az Infó címke azt jelzi, hogy a Héjszerkezet belső poligonja lesz kijelölve.

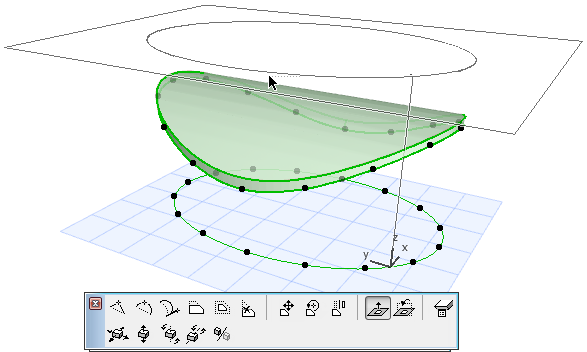

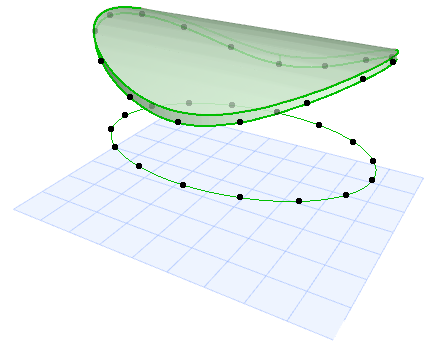

Kontúrpoligon eltolása
A héjszerkezet kontúr szerkesztése előtt hasznos lehet eltolni a kontúr poligont, így könnyebb elvégezni a szerkesztést. Jelölje ki a héjszerkezet kontúrt, majd válassza a Kontúrpoligon eltolása parancsot a Mozgó palettáról. Tolja el a kívánt helyre.

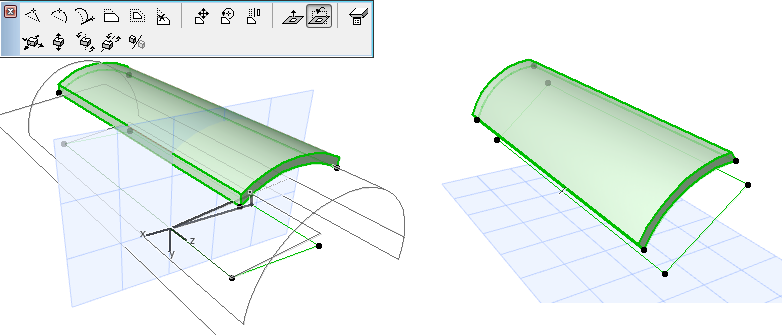

Kontúrsík elfordítása
Alapértelmezés szerint a kontúrpoligon síkja párhuzamos az alaprajzzal. A Mozgó paletta Kontúrsík elfordítása parancsával módosíthatja a poligon síkját. Ez a héjszerkezet kontúr geometriáját is befolyásolhatja.

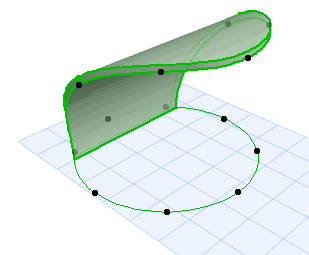

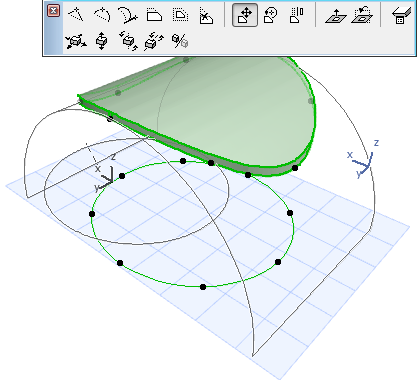

Kontúrpoligon mozgatása

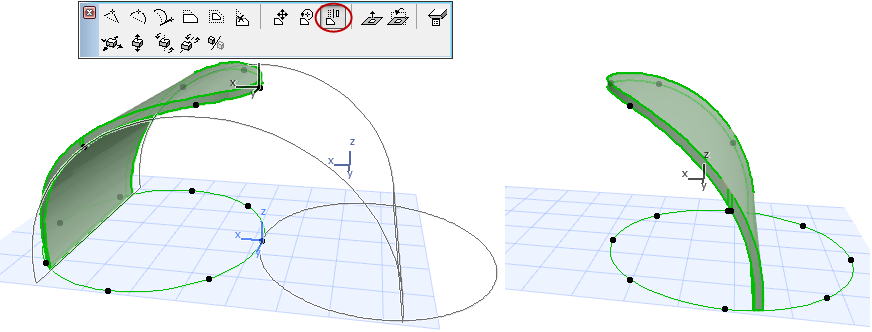

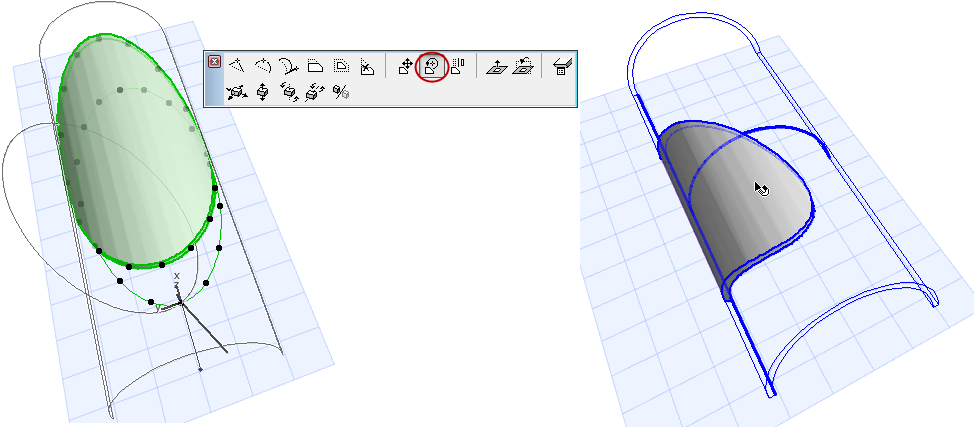

Kontúrpoligon forgatása, tükrözése
