Ha egy szabad formájú sokszögű falat szeretne rajzolni, válassza az Infótáblán a Poligon fal geometria módszert. A poligon fal is tartalmazhat ajtót és ablakot. A poligon falak esetében csak az egyszerű kitöltések közül lehet választani (a réteges szerkezetek itt nem állnak a rendelkezésére).
Megjegyzés: Ha a poligon fal táblás ablakot tartalmaz, akkor az Ablak beállítások részben egy beállításban megadhatja, hogy a tábla éle a fal sokszögét kövesse-e (a fal sokszögével legyen-e párhuzamos), vagy az ablakkal maradjon párhuzamos.
Lásd Könyöklő poligon falakban.
Rajzolja meg a Poligon fal körvonalát, szükség esetén használja a mozgó paletta szegmens lehetőségeit (mint amikor falláncot rajzol). Mind az egyenes, mind pedig az íves élek használata engedélyezett.
Miután bezárta a poligont, a kalapács kurzorral kattintva fejezze be a falat.
Szabályos fal is átalakítható poligon fallá: jelölje ki a falat, majd válassza ki a Poligon fal geometria módszert.
Ezután a Mozgó paletta parancsaival modellezze a fal kívánt alakját.
Ha olyan poligont ad meg, melynek oldalai metszik egymást, a program figyelmezteti erre, mindazonáltal a poligon megrajzolásra kerül.
A fal élei csak egy Referencia élt fognak tartalmazni (mint egy egyenes fal referenciavonala).

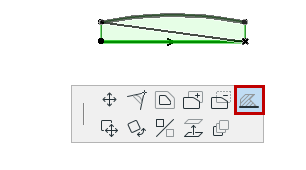

Ha másik élt szeretne hivatkozási élként megadni, akkor válassza ki a pillanatnyi hivatkozási él valamelyik végpontját. A mozgó paletta tartalmaz egy parancsot, melynek segítségével a hivatkozási él végpontjait áthelyezheti a poligon fal más csomópontjaiba.
Amikor felületeket ír felül egy poligon falhoz a Fal beállítások Modell panelén, a felületek hozzárendelése a referencia él helyétől függ.
•A „Külső oldal” a referencia él felülete, az ábrán pirossal jelölve.
•Az „Él felület” a referencia éllel szomszédos két felülethez van rendelve; az ábrán arannyal jelölve.
•Annak a „Belső oldali anyagának” felületei kerülnek hozzárendelésre minden más élhez (melyek „a referencia éllel ellentétes oldalon” találhatók), ezen az ábrán kékkel jelölve.
Poligon alakú falak szerkesztéséhez kattintson a csomópontokra, az élekre, vagy a kijelölt falakra és használja a mozgó palettát.
A sokszögfalak sima falakhoz történő csatlakoztatáskor alapbeállításként megtartják eredeti körvonalaikat.
További részleteket lásd Sokszögfalak sarkai.
