Ha helyiségpecséteket kíván megjeleníteni a tervben, jelölje be a Helyiségpecsét mutatása négyzetet a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontban (Szerkezeti elemek beállításai panel).
Megjegyzés: A helyiségpecsétek alapértelmezés szerint ki vannak kapcsolva; a helyiségek ehelyett helyiségcímkékkel vannak elhelyezve.
A helyiségpecsétek intelligens paraméteres GDL elemek, melyeknek kinézete, tartalma és viselkedése igazodhat a helyi építészeti gyakorlathoz. Ezek a tervkönyvtárban találhatók.
A helyiséghez hozzárendelt helyiségpecsét tárgy a kiválasztott helyiségkategóriától függ.
Lásd Helyiségkategóriák.
Az egyes helyiségpecsétek szöveges információkat tartalmaznak, többek között a helyiség nevét, számát, területét és opcionális paramétereit. A helyiségpecsét tényleges tartalma azon múlik, hogy milyen paramétereket választott ki a Helyiség beállítások párbeszédablak Helyiségpecsét részben.
Lásd A Helyiség eszköz beállításai.

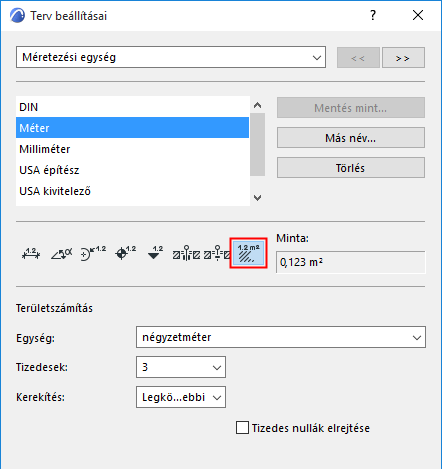

Megjegyzés: Ezen a Helyiség pecséten a helyiség területi megjelenítésének egységeit a Beállítások > Terv beállításai > Számítási egységek és szabályok parancsok segítségével állíthatja be.
helyiségpecsétek mozgatása
A helyiségpecséteket a helyiségtől függetlenül is el lehet mozdítani:
1.Kattintson a helyiségpecsét egyik fogópontjára.
2.A mozgó palettáról:
–Válassza az Alárendelt elem áthelyezése lehetőséget a Helyiségpecsét minden méretarányban történő mozgatásához
–Válassza a Csúcspont mozgatása lehetőséget az aktuális méretarányhoz viszonyított mozgatáshoz
Megjegyzés: Ez csak akkor működik, ha a Helyiségpecsét tárgy támogatja az aktuális méretarány módszert, és csak az 1:50/1:100/1:200 méretarányokban.
3.Húzza el a helyiségpecsétet.
Helyiség referenciapontja (csak helyiségpecsét esetén)
Ha a helyiségpecsétet az automatikus felismerési módszerek egyikének alkalmazásával helyezi el, egy kereszt jelenik meg a helyiségnek azon a pontján, ahol először kattintott le a helyiség területének meghatározásához. Ez a kereszt jelzi a helyiség referencia pontját.
Ez a pont szolgál kiindulási pontként a határvonalak felismeréséhez a későbbi frissítéseknél.
