Ez a beállítás elérhető falak, függönyfalak és oszlopok esetén. Számít, hogy az elem helyiségpoligonon belül található-e: a helyiségterület-számítás az elem Viszony a helyiségekhez beállításától függ. Azaz attól, hogy a helyiség területe magában foglalja-e a kérdéses elem területét.
Minden fal, függönyfal és oszlop esetén adja meg a Viszony a helyiségekhez beállítást az Elembeállítások előugró ablakában.

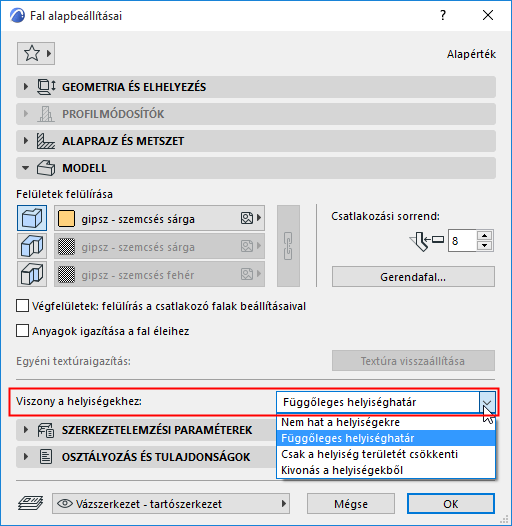

•falak esetén: használja a Modell panelt
•oszlopok esetén: használja az Elhelyezés panelt

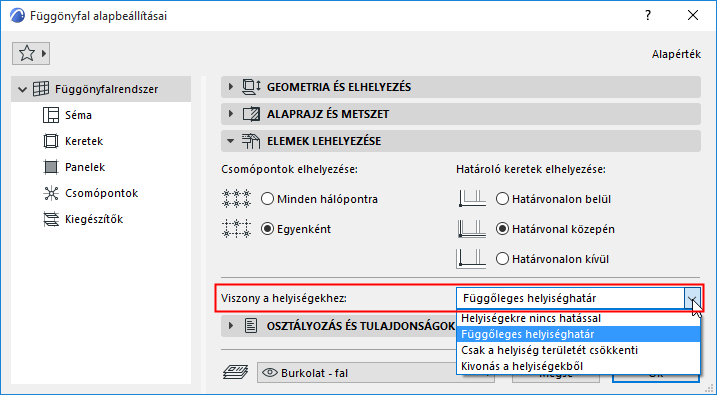

•függönyfalak esetén: használja az Elem elhelyezése panelt a Függönyfalrendszer beállításainál
Megjegyzés: A Helyiségszámítás beállításainál végzett módosítások hatásainak megtekintéséhez kattintson a Tervezés > Helyiségek frissítése parancsra.
Lásd Helyiségek frissítése.
Függőleges helyiséghatár
A helyiségben található fal vagy függönyfal „Helyiséghatároló” beállítás esetén behatárolja a helyiséget. Ezért a helyiséghatár a falig/függönyfalig nyúlik. Ferde fal/függönyfal esetén a helyiség geometriája is ugyanolyan ferde lesz.
•Ha a fal/függönyfal a helyiség területén belül található, nem számít bele a mért területbe (Helyiség paraméter).
•A „Helyiséghatároló” beállítású függőleges oszlop nem számít bele a mért területbe (Helyiség paraméter).
•Ferde oszlop esetén nem választható a „Helyiséghatároló” beállítás. Ferde oszlop esetén használja a „Kivonás a helyiségből” beállítást.

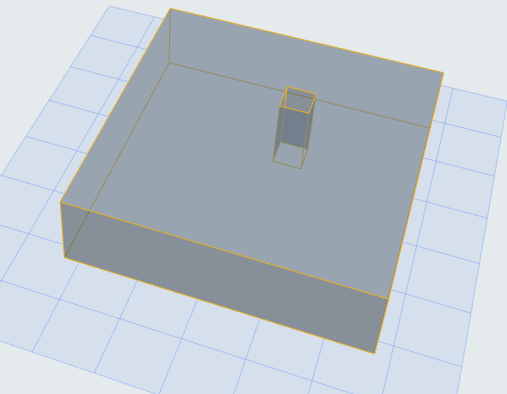

„Helyiséghatároló” beállítású függőleges oszlop: nem számít bele a mért területbe (Helyiséglistázás paraméter)
Megjegyzés: Bármely vonal típusú elem is beállítható „Helyiséghatárként”, saját Beállítások párbeszédpanelén. Az ilyen vonal a helyiség 2D-s határoló szerkezeteként viselkedik.
Csak a helyiség területét csökkenti
•Az elem területe nem számít bele a mért területbe
•Az elem térfogata nem számít bele a helyiség térfogatába
Megjegyzés: Ha egy falra vagy oszlopra a „Csak a helyiség területét csökkenti” beállítást adta meg, mód van arra, hogy a beállítást figyelmen kívül hagyja nagyon kis méretű falak vagy oszlopok esetén. Az ilyen falak és oszlopok figyelmen kívül hagyásának legkisebb határértékét a Beállítások > Terv beállításai > Helyiségek panelen adhatja meg.
Ha szeretné megnézni, mennyivel csökkentette a helyiség területét a Fal/Oszlop miatti csökkentés, akkor jelölje ki a helyiséget, és tekintse meg az adatokat a Helyiség beállításai ablak Területszámítás részén.
Kivonás a helyiségekből
•A program kivonja az elem területét a helyiség mért területéből és a nettó területből. A Helyiséghatároló beállítástól eltérően ez a beállítás használható ferde oszlopokhoz is.
•A program kivonja az elem térfogatát a helyiség térfogatából

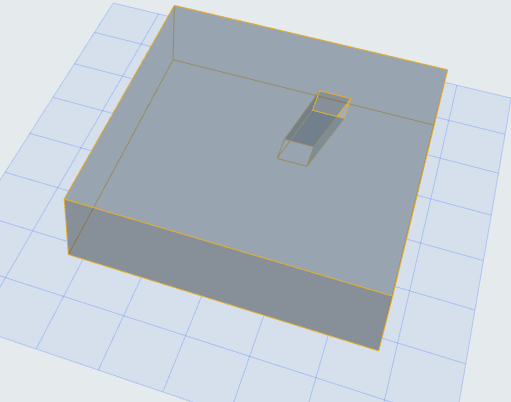

„Kivonás a helyiségekből” beállítású ferde oszlop: nem számít bele a mért területbe (Helyiséglistázás paraméter)
Nem hat a helyiségekre
Az elem nem hat a helyiségszámításra: a helyiség területe és térfogata tartalmazza az elem területét és térfogatát.
Példa

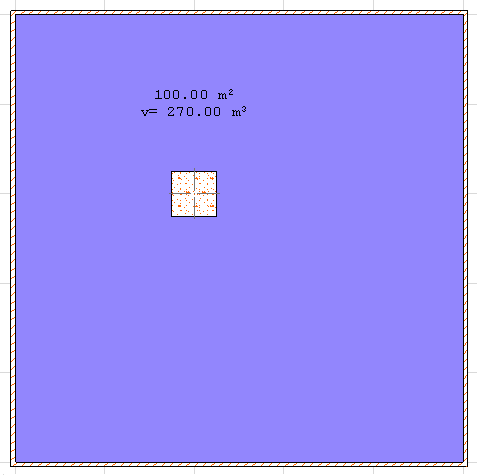

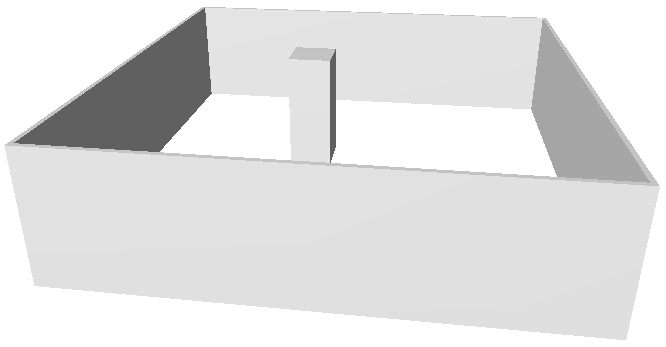

A példában a helyiség területe 100 négyzetméter, a magasság 2,70 méter. A helyiségben egy 1 négyzetméter alapterületű oszlop található.
|
Viszony a helyiségekhez |
Mért terület |
Térfogat |
|
Függőleges helyiséghatár |
99 m2 |
267,3 m3 |
|
Csak a helyiség területét csökkenti |
99 m2 |
270 m3 |
|
Kivonás a helyiségekből |
99 m2 |
267,3 m3 |
|
Nem hat a helyiségekre |
100 m2 |
270 m3 |
