Ferde vagy kettős ferde fal létrehozása

Fal rajzolásához, amelynek függőleges tengelye egyik vagy mindkét oldalon ferde:

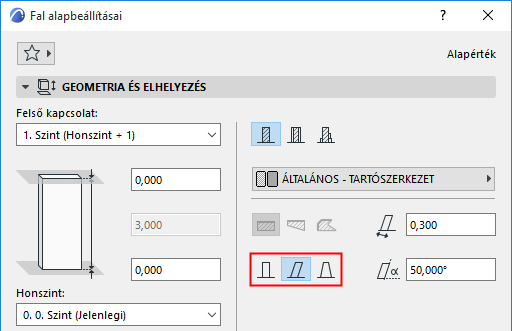

1.Nyissa meg a Fal beállításokat (Geometria és elhelyezés panel).

2.Kattintson a kívánt Ferde fal ikonra.

3.Adja meg a kívánt falszöge(ke)t.

A ferde fal az egyik irányba dől, a két felület párhuzamos egymással. A kettős ferde fal felületei nem párhuzamosak egymással.

Mindkét típusú ferde falnak a magasságát a legalacsonyabb és a legmagasabb pontjai közötti távolság adja meg. Amikor megadjuk a kétszeresen ferde fal szögeit, a lehetőségeket lehatárolja a fal csúcsának minimális vastagsága. Egyszerű szerkezet esetén ennek értéke lehet nulla. Egy réteges falnál azonban még a csúcson is el kell férnie valamennyi rétegnek.

Amikor megadjuk a kétszeresen ferde fal magasságát, figyelembe kell venni, hogy a fal felső szélessége nem lehet negatív érték (tehát nem mehetünk magasabbra, mint a két felület találkozási pontja.)

A ferde fal vastagsága a lejtési vektorra (lásd az Infótábla ikonjának a jelzését) merőleges vastagság:

A kétszeresen ferde fal vastagsága egyenlő a fal aljának a szélességével.

Ha a falat az egyik ferde típusról a másikra alakítjuk át, az alábbi változások mennek végbe:

•Ha egy egyszerű ferde falat alakítunk át kétszeresen ferde fallá, az új fal szélessége (vagyis a fal lába) a korábbi, egyszerűen ferde fal szélességét veszi át.

•Ha pedig egy kétszeresen ferde falat alakítunk át akár függőleges, akár egyszerűen ferde fallá, az új falnak ugyanaz lesz a szélessége, mint a korábbi, kétszeresen ferde falé.

Kétszeresen ferde falak metszet nézetben

Metszet nézetben a kétszeresen ferde falak trapéz alakúak.

Ha a fal réteges szerkezetű, a rétegek geometriája megegyezik a trapéz alakú réteges faléval.

Lásd Réteges trapéz alakú fal.

Lásd még: Ferde fal módosítása.
