Függönyfal létrehozása az Alaprajzon

1.Válassza ki a Függönyfal eszközt.

2.Válassza a Vonallánc – Egyetlen geometria módszert az Infótáblán.

3.Rajzoljon a függönyfal hosszúságának megfelelő referenciavonalat.

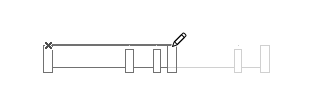

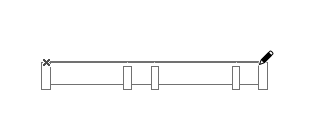

Megjegyzés: Ha a séma rögzített méretű hálómintával rendelkezik, a szellem-visszacsatolás és a ceruza/illesztési pont jelzi, hol fejeződik be a minta következő szakasza.

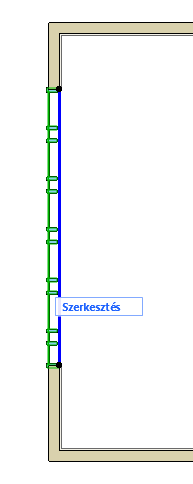

4.Kattintson a referenciavonal befejezéséhez.

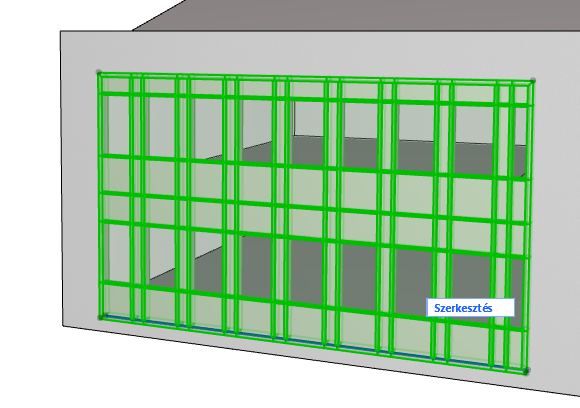

5.Ellenőrizze az eredményt a 3D ablakban.

Láncolt függönyfal

Több szakaszból álló függönyfal készítéséhez használja a Láncolt geometriai módszert. A referenciavonal sokszögvonal.

•Minden szegmensre külön sémát adhat meg, mindegyiket külön mintával - szerkesztő módban.

•Két szomszédos szegmens összekapcsolásakor mindig elhelyezésre kerül egy keret. Az ilyen keret nem törölhető. (Kívánság szerint beállítható úgy, hogy ne legyen látható; ehhez válassza ki a keretet Szerkesztő módban, és módosítsa típusát a Keret beállításai panelen.)
