Konzolos szerkezetű kar és pihenő

Ezek a beállítások akkor elérhetők, ha a karhoz és/vagy a pihenőhöz a konzolos szerkezettípust állítja be.

Lásd Szerkezet típusának beállítása.

Válasszon egy Konzol összetevő típust (konzol vagy tömb).

A Konzolos szerkezetű összetevő panelen állítható be a választott szerkezet:

•Állítson be konzolos szerkezetet a lépcső bal, jobb vagy mindkét oldalán

•Adjon hozzá tetszőleges takarólemezt


A Szerkesztés módban opcionális fali rögzítés adható a karhoz vagy a pihenőhöz, az alábbiak szerint:

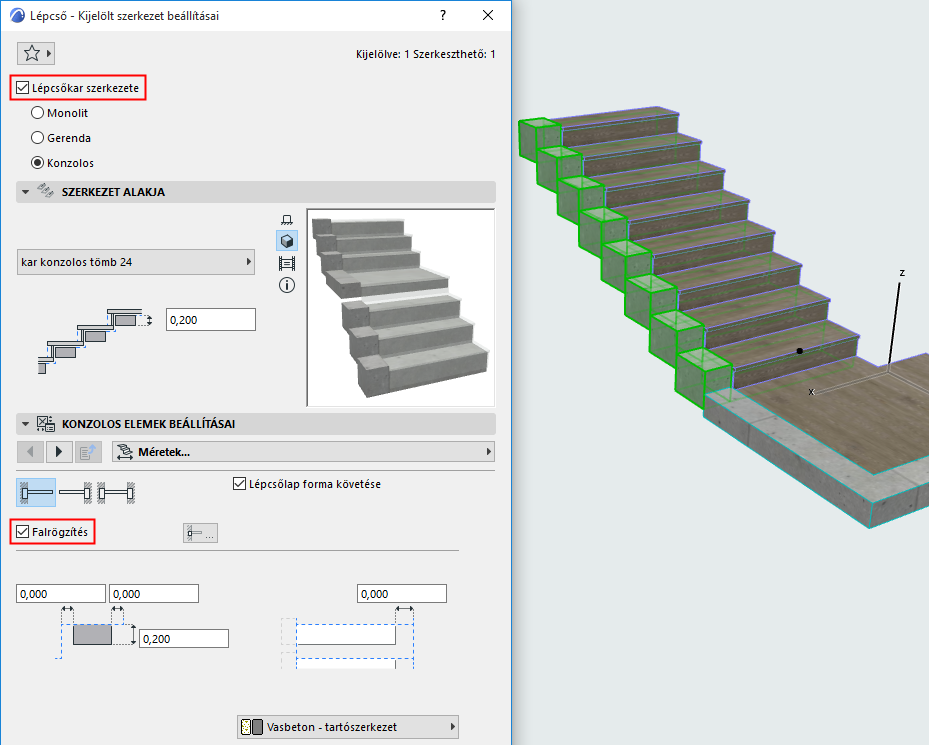

Fali rögzítés hozzáadása konzolos karhoz (a lépcsőkar szerkezete Szerkesztés módban választható ki és módosítható)

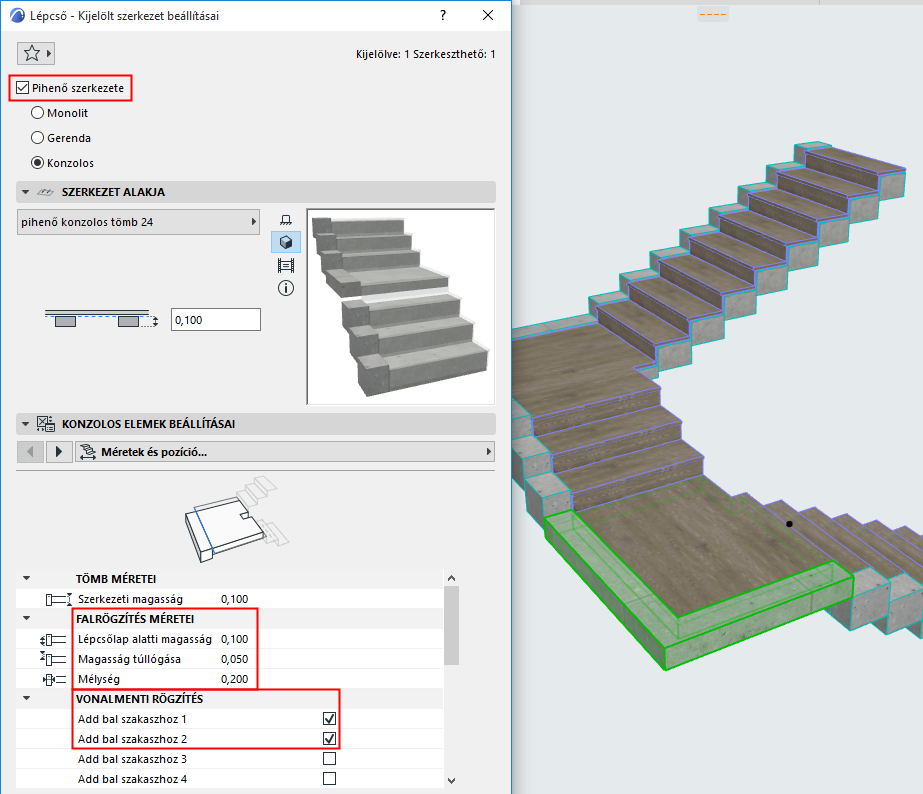

Lineáris rögzítés hozzáadása konzolos pihenőelemekhez (a pihenő szerkezete Szerkesztés módban választható ki és módosítható)
