Egyedi alárendelt elemek lépcsőkhöz és korlátokhoz
A lépcsők és a korlátok GDL alárendelt elemeket tartalmaznak. Alapértelmezés szerint több gyári alárendelt elem is elérhető az elem és az összetevő beállítási párbeszédpaneljein. Minden ilyen alárendelt GDL elemhez saját építőanyag és/vagy egyedi profil konfigurálható.
Saját alárendelt elem létrehozásához testre szabhat egy Archicad elemet, és speciális könyvtári elemként mentheti azt.
További információkért erről a funkcióról ld. Egyedi könyvtári elemek és összetevők létrehozása.
Lépcsők és korlátok esetén ezzel a funkcióval hozhatók létre egyedi lépcső- és homloklapok (lépcsők), illetve egyedi panelek és oszlopok (korlátok).
Néhány példa erre:
Egyedi lépcsőlap készítése

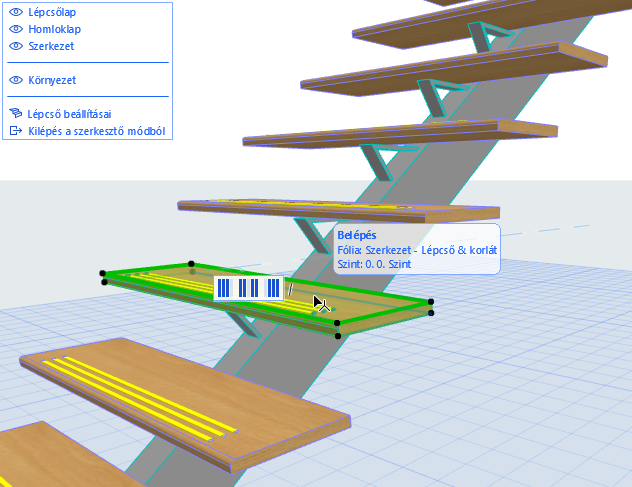

1.Jelölje ki a lépcsőt, és kapcsolja be a szerkesztő módot.
2.Jelöljön ki egy lépcsőlapot.

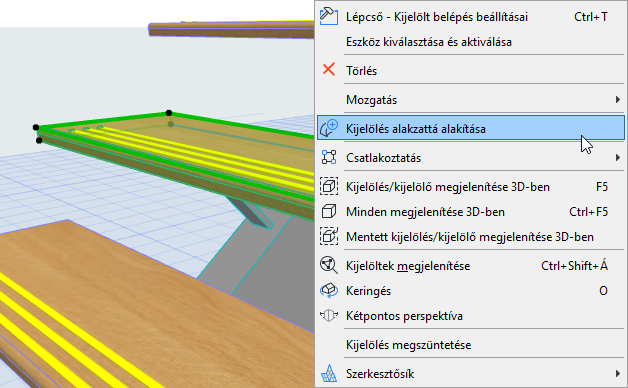

3.Használja a helyi menü Kijelölés átalakítása alakzattá parancsát. A kijelölt alárendelt elem ezzel alakzattá alakul, azaz nem része többé a lépcsőnek.
Megjegyzés: Kiindulhat bármelyik Alakzat elemből is; nem feltétlenül kell meglévő lépcsőlapot átalakítania alakzattá.
4.Kilépés a szerkesztő módból

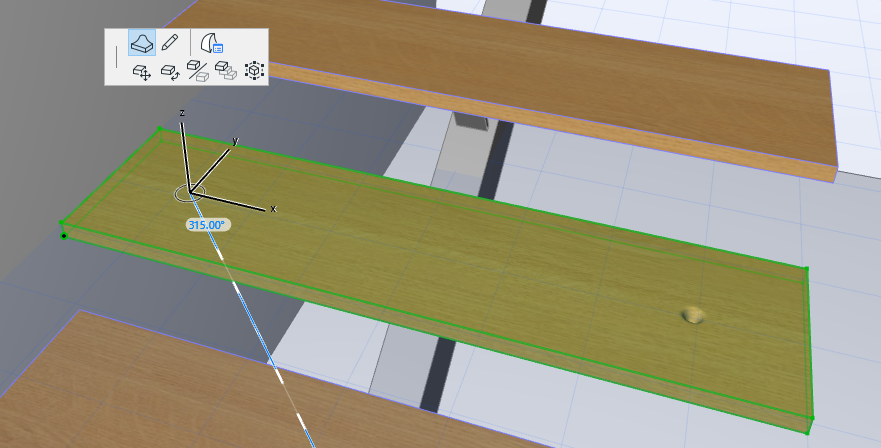

5.Módosítsa az alakzatot szükség szerint – a példában a Púp paranccsal hozunk létre kis mélyedéseket mindkét oldalon.

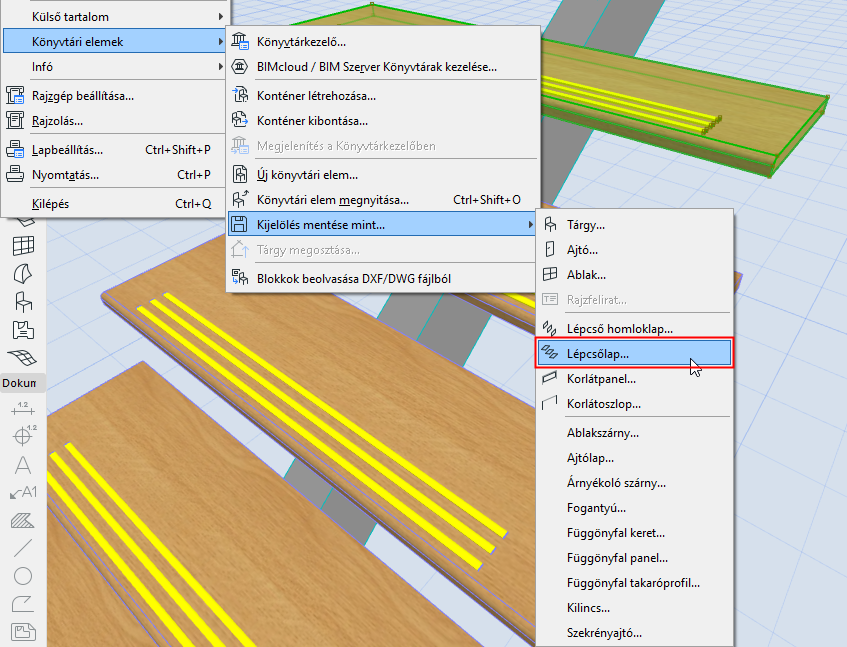

6.Jelölje ki az alakzatot, és kattintson a Fájl > Könyvtári elemek > Kijelölés mentése mint... parancsra.

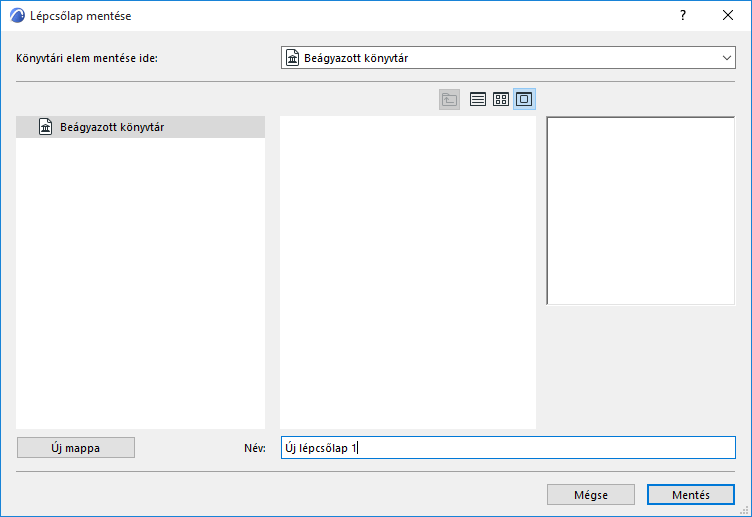

7.Jelölje ki a Lépcsőlap opciót előre meghatározott alárendelt elemként, és mentse a Beágyazott könyvtárba.

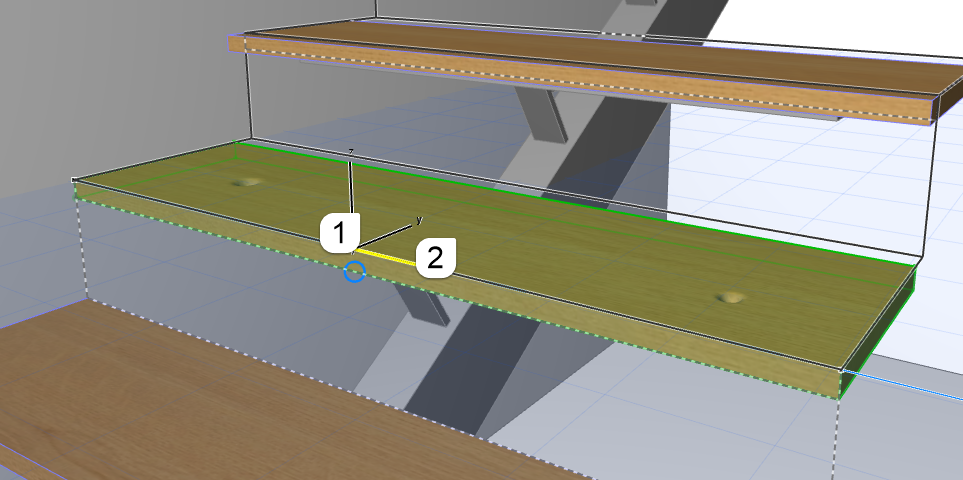

8.Egy lépcsőszerű szellem-visszacsatolás jelenik meg, amely segít az új lépcsőlap tárgy tájolásában:
•Kattintson egyszer a lépcsőlap felső élén lévő középpont meghatározásához (a lépcsőfok élét nem vesszük figyelembe)
•Kattintson újra az élre annak vízszintes helyzetének meghatározásához.
Kattintson a lépcsőlap középpontjára, majd az élére a helyzet meghatározásához
9.Jelölje ki a lépcsőt, és nyissa meg a Lépcsőlap beállításokat.

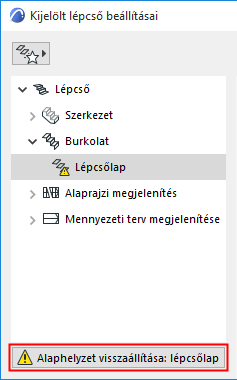

10.A párbeszédpanelen egyedi lépcsőlap látható, mivel az alakzattá alakított lépcsőlap most nem elérhető. A probléma megoldásához kattintson az Egyedi lépcsőlapok visszaállítása gombra.

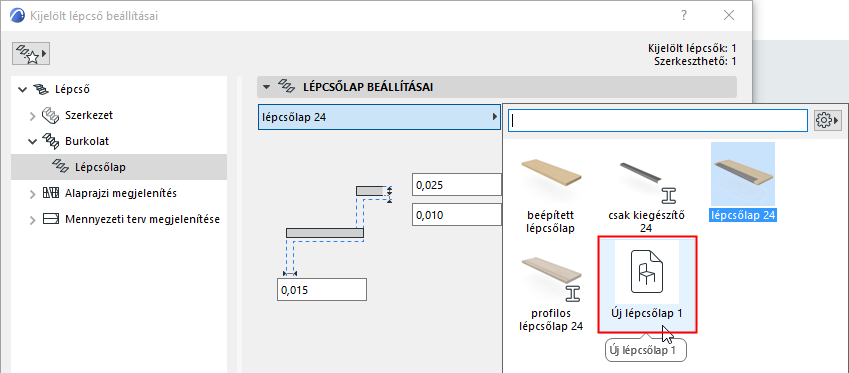

11.Az új egyedi lépcsőlap a Lépcsőlap beállításoknál található összetevőként: jelölje ki ezt a lépcsőlapot, ha a teljes lépcsőre alkalmazni kívánja.
