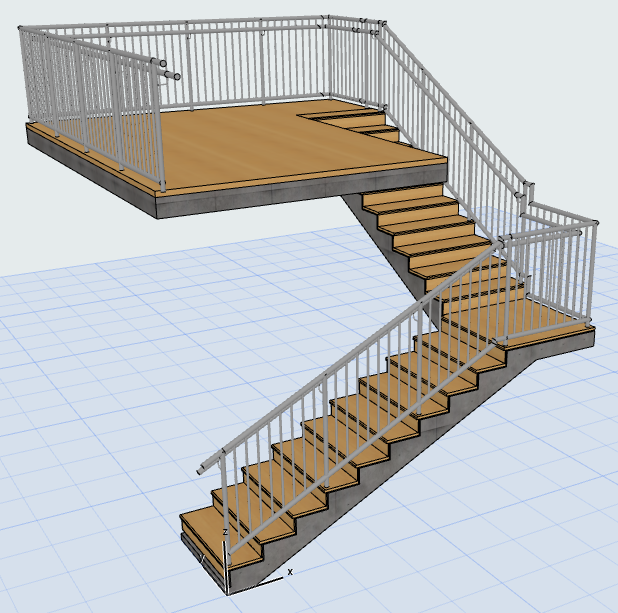

A Korlát eszközzel bármilyen hagyományos és egyedi korlát létrehozható, amely 3D-s épületelem. Korlát a következő 3D-s elemekhez kapcsolódhat: lépcső, födém, fal, tető, felületháló.
Korlát a sokszöghöz hasonlóan hozható létre, és pontokból, valamint szakaszokból áll. Alaprajzi nézetben a korlátra ugyanazok a műveletek vonatkoznak, mint a sokszögvonalra.
Az interaktív Mintaszerkesztővel minden szakaszhoz korlátkiosztás készíthető.
A lépcsőhöz és a függönyfalhoz hasonlóan a Korlát eszköz is hierarchikus elem, amely egy fő sémából és különböző összetevőkből (oszlopokból, korlátokból és/vagy panelekből) áll. Ezek GDL összetevők, melyek építőanyagokat és/vagy egyedi profilokat használnak.
A korlát összetevői
•A felső korlátrúd a szakasz tetején helyezkedik el.
•A korláthoz legfeljebb két Fogódzó tartozhat, ezek mindegyike megkettőzhető úgy, hogy a korlát mindkét oldalán húzódjanak. (A két fogódzó keresztmetszete eltérhet.)
•A korlátrudak általános vízszintes elemek. Eltolhatók a korlátszakaszra merőlegesen, illetve bármilyen magasságba helyezhetők. Minden korlát keresztmetszete egyedileg beállítható.
•Minden vízszintes elem (felső korlátrúd, fogódzó, korlátrúd) rendelkezhet csatlakozásokkal és végekkel mindkét oldalon.
•A mintához több belső oszlop adható.
•A baluszterek külön mintát alkotnak a mintázaton belül.
•A Panelek a felső korlátrúd, a korlátrudak, a belső oszlopok és a szakaszhatárok közötti terület kitöltésére szolgálnak.
•A Panelekhez és Oszlopokhoz nem csak beépített, hanem egyedi GDL összetevők is választhatók, melyek mentése előre meghatározott korlát-altípusok segítségével történik.
A Modellnézet-beállításoknál három (teljes, egyszerűsített és sematikus) részletesség közül választhat a korlátok megjelenítéséhez és elkészítéséhez a Metszetek/Homlokzatok, 3D és 3D Dokumentum ablakban.
Lásd Korlátok beállításai.
