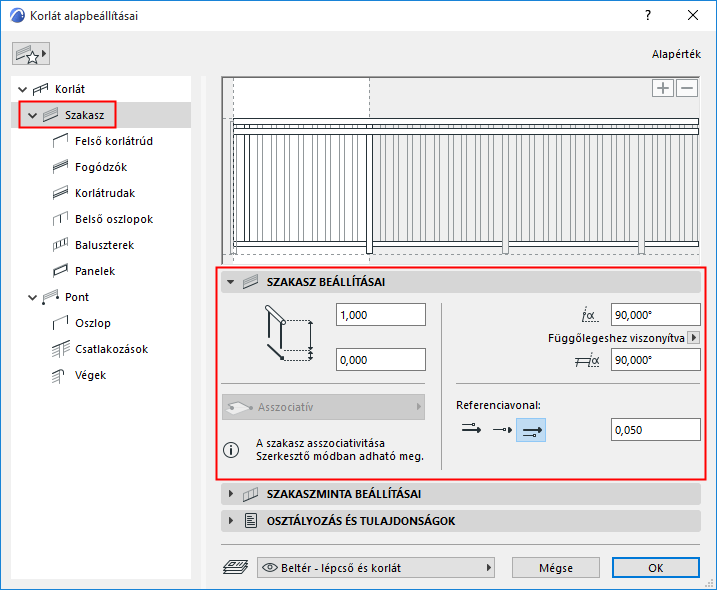

Szakasz beállításai (Korlát eszköz beállítások lapja)
Szakasz magassága és Függőleges eltolás
Adja meg a szakasz magasságát.
A korlát többi összetevőjének helyzete függhet a szakasz magasságától:
•A felső korlátrúd magassága megegyezik a szakasz magasságával (ez azonban nem igaz a fogódzókra és a korlátrudakra).
•A korlát oszlopainak, belső oszlopainak, balusztereinek és paneljeinek teteje meghatározható a szakasz tetejétől viszonyított eltolással.
Tetszés szerint függőleges (pozitív vagy negatív irányú) eltolás határozható meg a szakasz magasságától.
Alapértelmezés szerint minden korlátszakasz asszociatív, de bármelyik szakasz beállítható statikusként.
Lásd Korlát szakaszaival és pontjaival végzett műveletek.

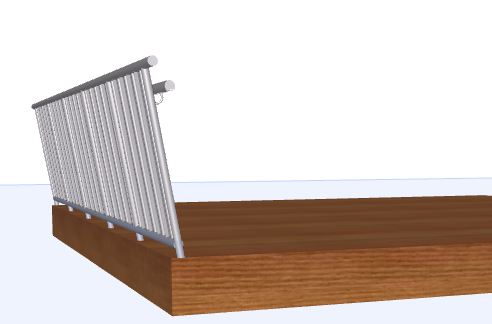

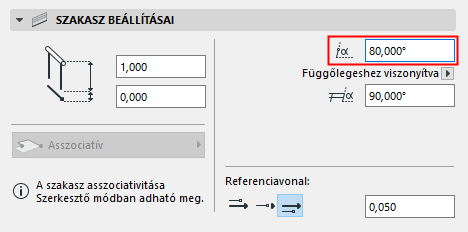

Ferde szakasz készítéséhez adja meg a ferdítés szögét, amelyet a program a szakasz síkjára merőlegesen számít ki.

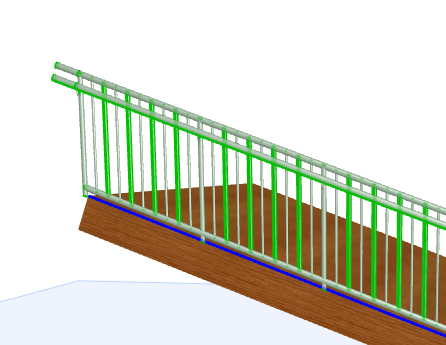

Ferde korlátszakasz

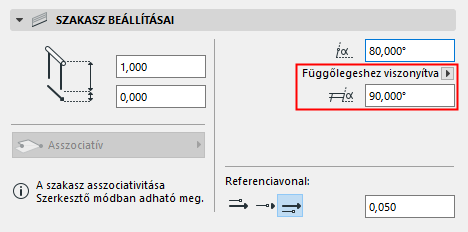

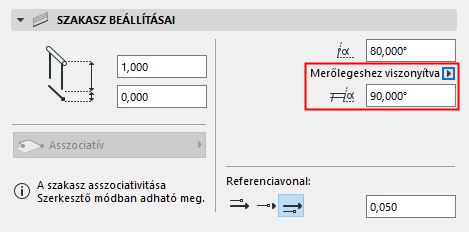

Tetszés szerint döntse meg a szakaszt. Adja meg a dőlésszöget: ez lehet a függőlegeshez viszonyítva vagy a korlát referenciavonalára merőleges.

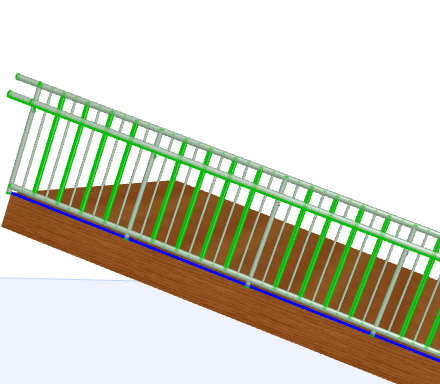

Dőlt korlát (a függőleges vagy merőleges síkhoz képes)
Ferde vagy dőlt szakasz grafikusan is készíthető: ehhez módosítsa a felső korlátrúd szögét szerkesztő módban.
Lásd Ferde vagy dőlt korlát készítése szerkesztő módban.
Korlátszakasz eltolása a referenciavonalhoz képest
Szükség esetén tolja el a szakaszt tetszőleges oldalra a korlát referenciavonalához képest. Adja meg az eltolás értékét a Szakasz beállításainak Referenciavonal mezőjében.

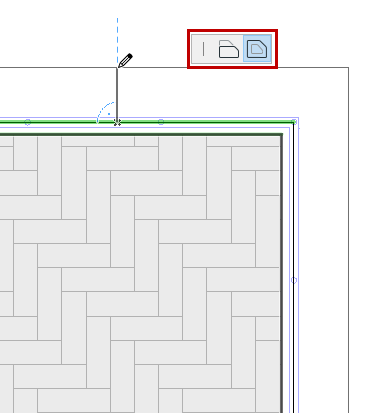

Szerkesztő módban bármelyik vagy mindegyik korlátszakaszt eltolhatja grafikusan (a Referenciavonal a helyén marad, pl. a kapcsolódó elemmel).
A referenciavonal egyéb alkalmazásához lásd: Korlát referenciavonala.
