Kapcsolatok beállításai (felső korlátrúd, fogódzó, korlátrúd)

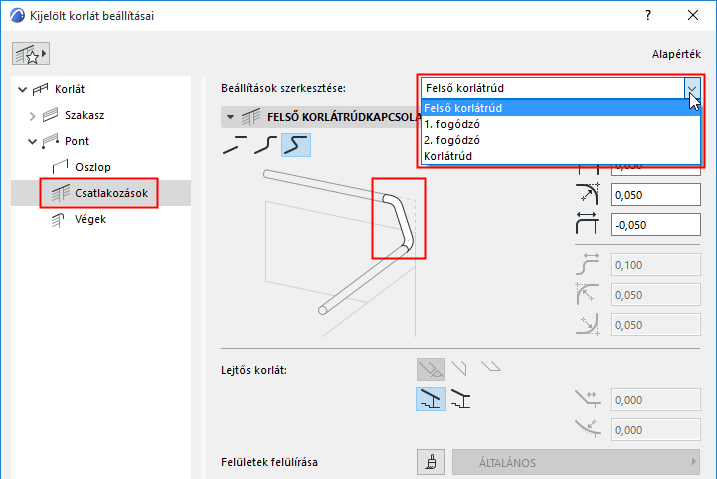

Minden korláttípus (felső korlátrúd, fogódzó, hagyományos korlátrúd) esetén ezeken a beállítási oldalakon adható meg a csatlakozó szakaszoknál alkalmazandó geometria.
A csatlakozási szakasz a csatlakozó korláttól eltérő felülettel is ábrázolható (használja a Felületek felülbírálása vezérlőt).
Adja meg, hogyan csatlakozzon a kijelölt korláttípus a szakaszok között. Három csatlakozási típus elérhető:
•Szétkapcsolva: az egymással érintkező szakaszokon lévő korlátok nem csatlakoznak egymáshoz. Tetszés szerint mindegyiket meghosszabbíthatja (pozitív vagy negatív irányba).
•Könyök: az egymással érintkező korlátok könyökelemmel csatlakoznak egymáshoz, amely vízszintes és függőleges részekből áll.
A jobb oldali szerkeszthető mezőkben állítsa be a (pozitív vagy negatív) toldás és a lekerekítés értékét a könyökcsatlakozás egyes részeire vonatkozóan.
Előnézetben a program kiemeli az éppen szerkesztett részt.
•Közvetlen kapcsolat: az egymással érintkező korlátok összekapcsolásához toldja meg mindkettőt, majd kapcsolja őket össze. A jobb oldali szerkeszthető mezőkben állítsa be a (pozitív vagy negatív) toldás értékeit, valamint a lekerekítés értékét a vízszintes részek íves végeihez.

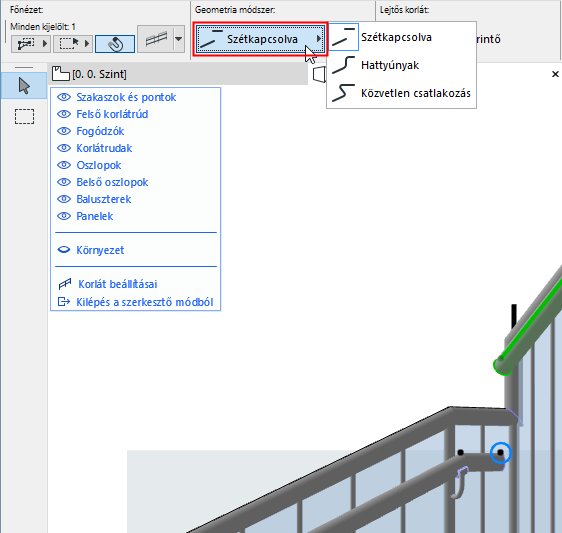

•Szerkesztő módban az Infótáblán és a Végződés beállításainál adhatók meg a kijelölt csatlakozások jellemzői.
Lejtős korlát (Csatlakozás) – Végződés geometriája

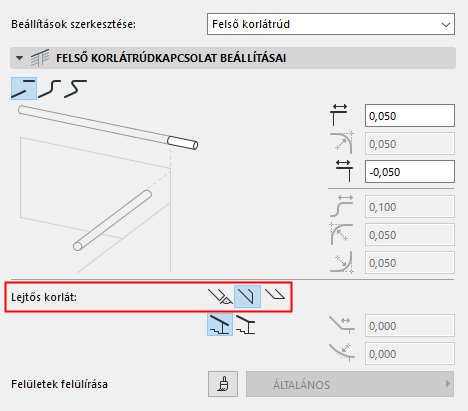

•Állítsa be a csatlakozó szakasz végződéseinek geometriáját a lejtős korlátra vonatkozóan: merőleges, függőleges vagy vízszintes.
Lejtős korlát (Csatlakozás) - Szakaszérintő vagy vízszintes

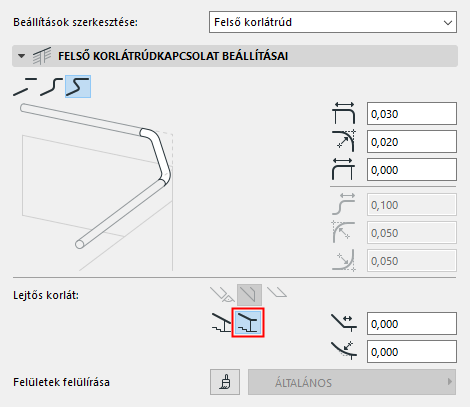

•Kapcsolja be ezt a lehetőséget, és adja hozzá a vízszintes szakaszt ahhoz a kapcsolati ponthoz, ahol a lejtős korlát találkozik a vízszintes fordulóval.
•Adja meg a hozzáadott szakasz hosszát, és opcionálisan a lekerekítést.

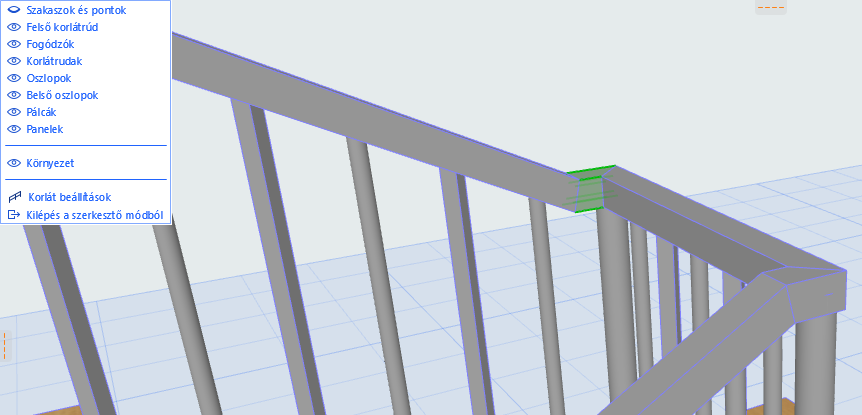

A létrejövő szakasz szerkesztő módban:
