Alakzat létrehozása meglévő elemekből
Kijelölés Alakzattá alakítása
Ezzel a paranccsal több alakzatot hozhat létre a kijelölt elemekből: mindegyik kijelölt elem külön alakzattá válik.
1.Jelölje ki bármelyik Modell ablakban az elemeket, amelyeket alakzatokká kíván változtatni.
2.Használd a Tervezés > Kijelölés átalakítása Alakzattá parancssort.
3.A kijelölt elemek alakzatokká változnak, feltéve, hogy 3D megjelenítés tartozik hozzájuk.

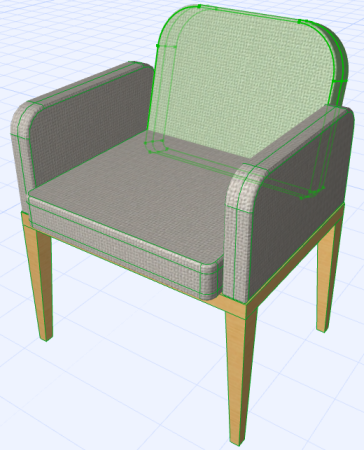

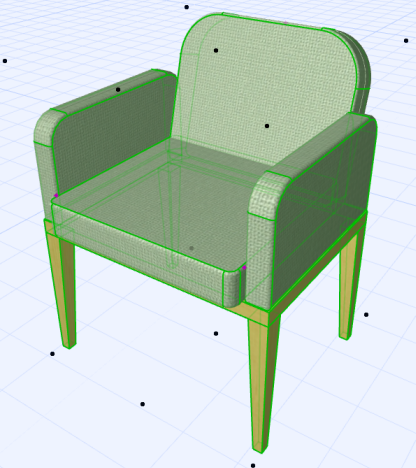

Példa: GDL tárgy átalakítása alakzattá
GDL tárgy alakzattá történő átalakításakor:
•A GDL könyvtári elemek független alakzatokká változnak.
•Egyéb elemek GDL alárendelt elemkomponensei (pl. ajtó, ablak, falvég, tetőablak) maguk is független alakzatokká változnak.
•Hasonlóképpen az összetett tetők és függönyfalak alárendelt elemei is független alakzatokká változnak.
Megjegyzés: Ha a létrejövő alakzat nagyon összetett, akkor szerkesztéssel és teljesítménnyel kapcsolatos problémák léphetnek fel.
Megjegyzések az újonnan létrejövő alakzatok attribútumaihoz:
–Ha az átalakított elem egy tárgy volt, akkor a felülete hozzáadódik a terv anyagjellemzőihez, amennyiben a felület még nem létezik a tervben. Az ilyen újonnan hozzáadott felület jellemzőnél automatikusan megjelenik az _átalakított tárgyból kiegészítés, de a program ezt a karaktersort nem veszi figyelembe a duplikált nevek ellenőrzésekor. (Ha az átalakított tárgy felület már létezik a tervben, akkor az új alakzat a meglévő felületet használja.) A felülethez csatolt bármely textúra hozzáadódik a beágyazott könyvtárhoz.
–A Csapatmunkában a megfelelő hozzáférési jog birtokában hozhatók létre felületek és kitöltések. Ha ez nincs meg, akkor figyelmeztetés jelenik meg. Az Alakzat létrejön, azonban a felület/kitöltés/textúra nem adódik hozzá a tervhez, ezért az alakzat megjelenése eltérhet a várttól.
