Alapvető alakzat szerkesztés: Cső

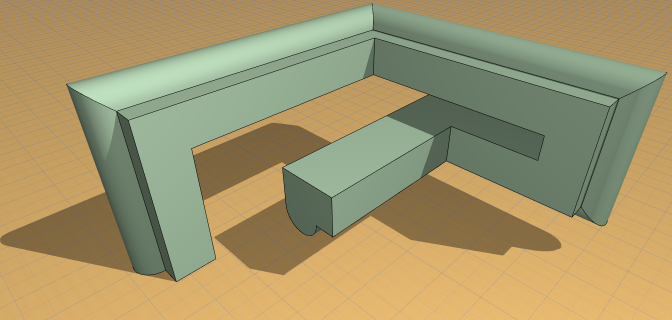

A Cső paranccsal az alakzat bármelyik oldalát megnyújthatja egy csővé, melynek irányát és síkjait tetszés szerint megváltoztathatja.

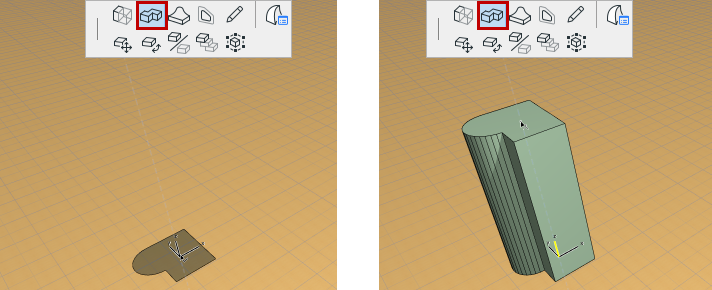

1.Kattintson az alakzat oldalára.
2.Válassza a mozgó palettán a Cső parancsot.

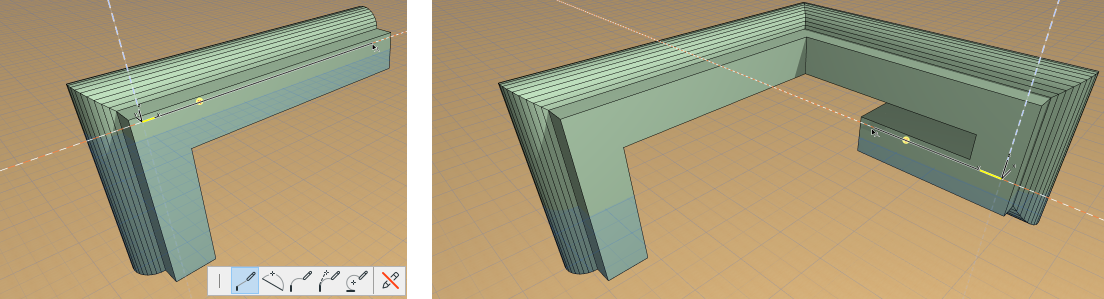

3.Kezdje el megrajzolni a csövet; kattintással helyezze le sorban egymás után az egyes szakaszokat.
Megjegyzés: Az első szakaszt a kattintott oldalra merőlegesen kell megrajzolni.
–A Varázspálcával követheti a cső útját egy zárt poligon körül (feltéve, hogy a poligon síkja és a csőprofil síkja nem ugyanarra a síkra esik.)
–Szükség szerint módosítsa a szerkesztősíkot.
–Az utolsó szegmens visszavonására válassza a mozgó palettán a Vissza parancsot.
4.Kattintson duplán a cső befejezéshez.
A cső referencia pontja

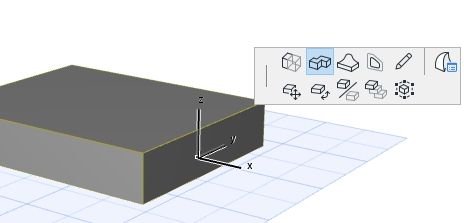

A mozgó paletta megjelenítéséhez az alakzat oldalán kattintással kijelölt pont lesz a cső referenciapontja (az a pont, amelyhez viszonyítva eltolja a csövet).
Azonban miután kiválasztotta a Cső parancsot a mozgó palettáról, a lapon (vagy kontúrján) bárhová máshová is kattinthat, majd az új kattintással kijelölt pontot is használhatja referenciapontként:
