Alakzatok átalakítása: Lapok simítása és összevonása

Ezt a parancsot olyankor használja, ha egy alapvető szögletes modellen egyetlen kattintással kíván kerekdedebb hatást elérni.

Nem tömör alakzat simítása

Kezdjük például a következő üreges alakzattal.

Simább hatás eléréséhez:

1.Jelölje ki az alakzatot vagy egy alárendelt elemet.

2.Válassza a Tervezés > Alakzat módosítása > Lapok simítása és összevonása parancsot.

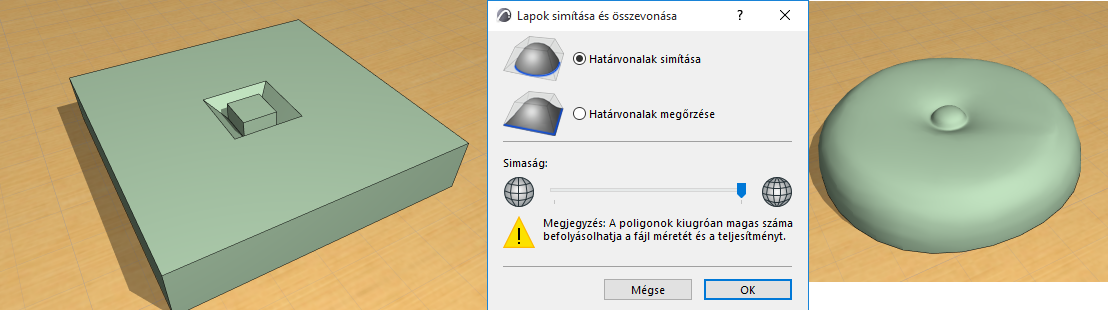

3.Megjelenik a Lapok simítása és összevonása párbeszédpanel.

Mivel az aktuális (nem folytonos) alakzatnak külső határvonalai (egyetlen lappal sem szomszédos élei) vannak, kiválaszthatja, hogyan kívánja kezelni ezeket a határvonalakat:

•A Határvonalak simítása azt jelenti, hogy a kijelölt elem(ek) vagy alárendelt elemek határoló éleire is kiterjed a simítás:

•A Határvonalak megőrzése azt jelenti, hogy a kijelölt elem(ek) vagy alárendelt elemek határoló élei érintetlenek maradnak, és csak a belső részekre terjed ki a simítás.

•Felosztási szint: Ezzel a csúszkával beállíthatja, hogy milyen mértékben kíván hármas felosztást elérni. Ügyeljen arra, hogy ha nagyobb felosztási szintet használ összetett vagy több alakzaton, azzal megnövekedhet a poligonok száma, ami kihathat a modell méretére és a program teljesítményére.

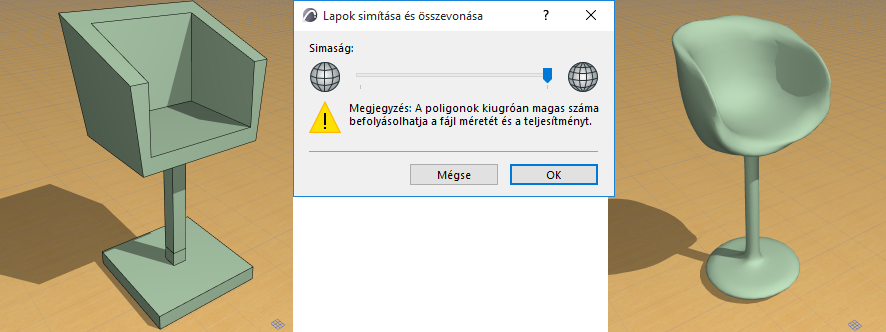

Zárt alakzat simítása

Zárt alakzatnál nincsenek szabadon lógó éleket alkotó határvonalak, így a felosztás minden kijelölt részre kiterjed
