Alakzatéltípus: kemény, rejtett, puha
•Amennyiben az alakzat éle kemény, kijelölhető és szerkeszthető.
•A rejtett élek egyszerűen kemény élek, amelyeket manuálisan kijelölt, és rejtettként állított be.
•A puha élek automatikusan jönnek létre a szerkesztési és simítási műveletek során, és bármely ívelt alakzat formában; ezek alapértelmezésként rejtettek, és nem jelölhetők ki.
•A puha éleket a felhasználó is megadhatja manuálisan, úgy, mintha két oldalt egyesítene a választóvonal puhításával.
•A puha él egy belső alárendelt elem, amely szakaszolt lapokat oszt fel. Az ilyen lapok megjelenítése (Hardveres gyorsításban és fényképezéskor) sima és ívelt.
Lásd Alakzat oldalainak egyesítése sima szerkesztési hatás eléréséhez: „puha” élek használata.
Kemény vagy puha élek: Rejtett alakzatgeometria
Alakzat szerkesztésekor érdemes lehet újradefiniálni az élt, hogy puha helyett kemény legyen, ezáltal az alakzat forma kijelölhető legyen módosításra.
Az összes él (beleértve a puhákat is) megtekintése (és kijelölésének lehetővé tétele):
Válassza a Tervezés > Alakzat módosítása > Rejtett alakzatgeometria parancsot.
Az alakzatok bármely kijelölt élének (éleinek) típusát módosíthatja.
További információkért a funkció alkalmazásáról ld. Alakzat oldalainak egyesítése sima szerkesztési hatás eléréséhez: „puha” élek használata.
1.Jelölje ki az él(eke)t vagy az egész alakzatot.
2.Jelöljön ki egy eltérő éltípust (kemény, rejtett vagy puha) a következő vezérlőkkel:
•Az Infótábláról vagy

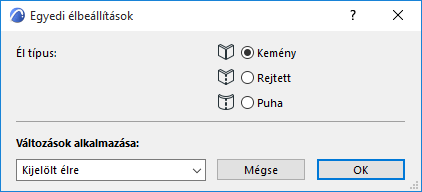

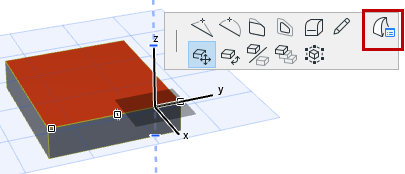

•A mozgó palettáról az Egyedi élbeállítások parancs kiválasztásával.

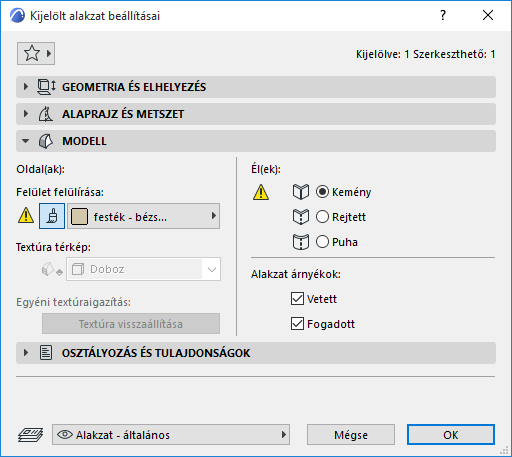

Ha olyan éltípust alkalmaz, amely különbözik az alapértelmezett alakzat oldalának típusától, az alakzat beállítások modell panele jelezni fogja, hogy egyéni oldal típus került alkalmazásra.
3.Változások alkalmazása: miután megadta a beállításokat szükség szerint, válassza ki az éleket, amelyekre alkalmazni kívánja a módosításokat:
Megjegyzés: Ezek a beállítások csak akkor érhetők el az Egyedi élbeállítások párbeszédpanelről, ha az egész alakzatot kijelölte a mozgó paletta megjelenítése előtt. Ha csak egy vagy több élt jelölt ki, akkor a módosítások csak a kijelölt élre lesznek érvényesek, és itt nem érhető el más lehetőség.
•A Kijelölt élekre opció a kiválasztott éltípust csak a helyi paletta megjelenítésekor kijelölt élre alkalmazza.
•A Minden hasonló él a kiválasztott beállítást alkalmazza a kijelölt alakzat minden élére, melynek kiinduló beállítása megegyezett a módosítottal. Ha például az éltípust „keményről” „rejtettre” módosítja, akkor az alakzat összes kemény éle rejtettre változik.
•A Minden él parancs a kijelölt alakzat minden élére alkalmazza a kiválasztott típust.
4.Kattintson az OK gombra a módosítások alkalmazásához.
