Oszlop/Szakasz szerkezetének meghatározása
Jelöljön ki egy oszlopot vagy oszlopszakaszt.

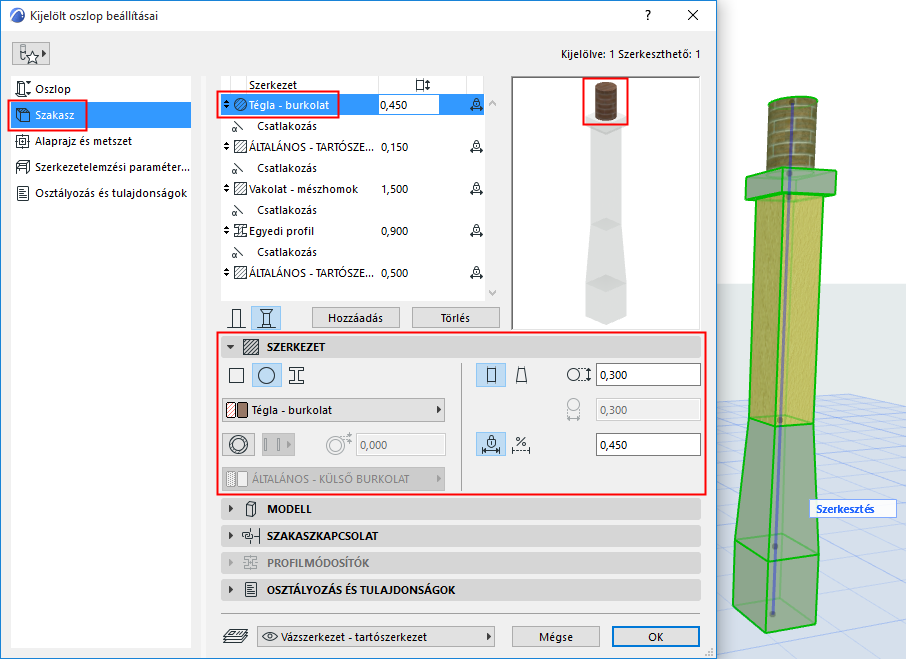

Az Oszlop beállításainak (Szakasz oldal) Szerkezet panelén adhatók meg annak szerkezeti jellemzői és hossza (állandó vagy változó).
Kijelölt szakasz esetén: ezek a beállítások az oszlop Szerkesztő módjában is elérhetők.
Keresztmetszet
Kattintson egy ikonra a szakasz keresztmetszetének meghatározásához.
•Téglalap
•Kör
•Összetett profil

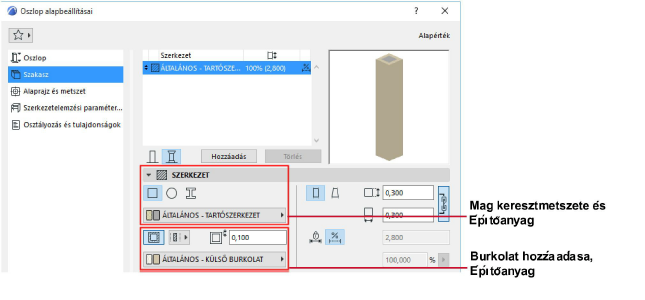

Építőanyag
Téglalap alakú vagy kör keresztmetszetű oszlop esetén:
•Válassza ki az építőanyagot a legördülő menüből.
•Opcionális burkolat hozzáadása. (Lásd még Mag és burkolat.)
Összetett profilos oszlop esetén:
•Válassza ki a profilt a legördülő menüből.
Megjegyzés: Ebben a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz oszlopokat. A profilok a Beállítások > Elemattribútumok > Profilkezelő útvonalon határozhatók meg.
Szakaszhossz (állandó vagy változó)
Minden kijelölt szakasz esetén: adja meg, hogy hossza állandó vagy változó – ehhez kattintson a megfelelő ikonra a Szerkezet panelen.

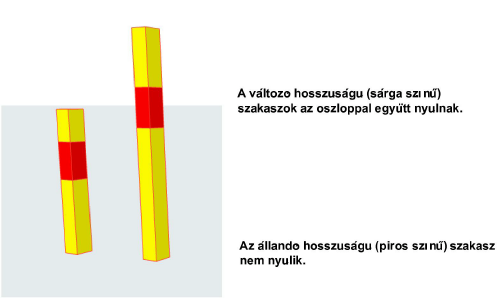

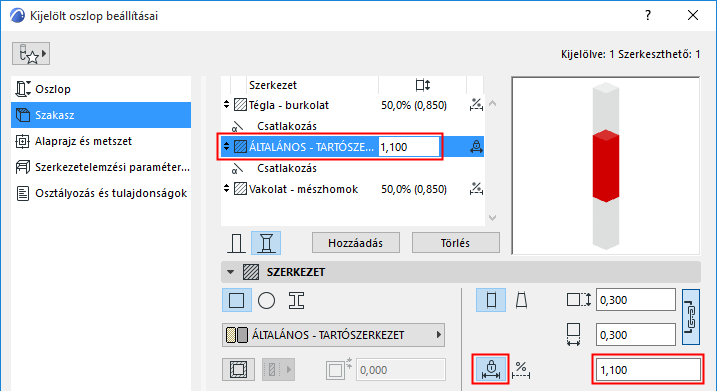

•Állandó hosszúságú szakaszok esetén: adja meg a hosszt. Ez a hossz akkor is változatlan marad, ha az oszlopot megnyújtja. (A Szerkezet listában megadhatja egy kijelölt szakasz hosszát is.)

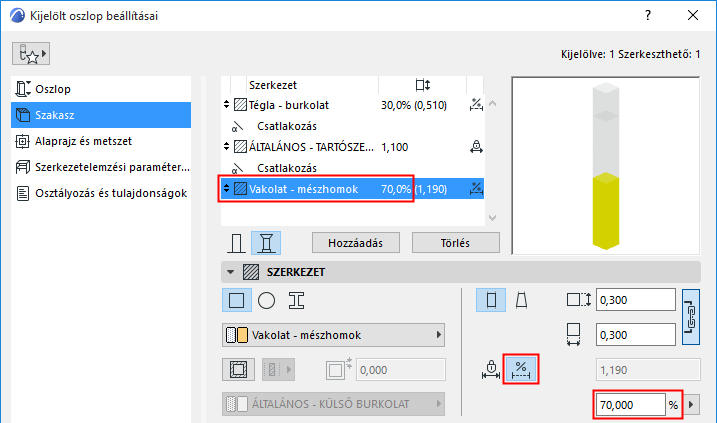

•Változó hosszúságú szakaszok esetén: adja meg a hosszt az összes változó hosszúságú szakasz arányában. (A változó hosszúságú szakaszok összege 100%.) A szakasz hossza az oszlop nyújtásával arányosan nő.

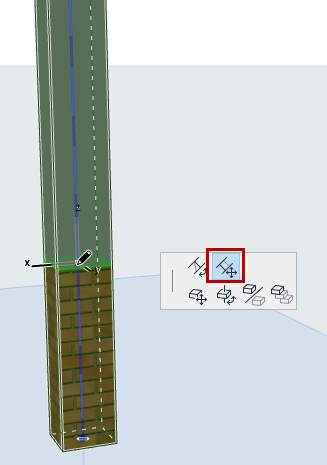

Szakasz hossza - Módosítás 3D-ben
1.Válassza ki az oszlopot a 3D ablakban.
2.Kattintson a Csatlakoztatási pontra (az oszlop referenciatengelyén).
3.A szakasz hosszának módosításához kattintson a mozgó palettán lévő Csatlakozás áthelyezése lehetőségre.
Megjegyzés: Ha a pontot szomszédos pontszakaszra húzza, azzal a teljes szakasz törlődik.
Keskenyedő oszlop vagy szakasz
