Lehatárolt áttörés használata bemélyedés vagy beugrás készítéséhez

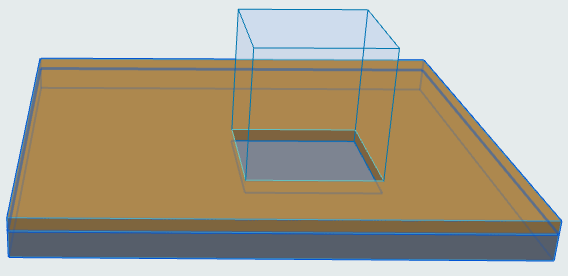

A lehatárolt áttörés használható például bemélyedésként vagy födém beugrásaként.

Egyik oldal véges

1.Az Áttörés beállításainál vagy az Infótáblán válassza az Egyik oldal véges lehetőséget.

2.Kattintson arra a kapcsolt elemre, amelyre helyezni kívánja az áttörést.

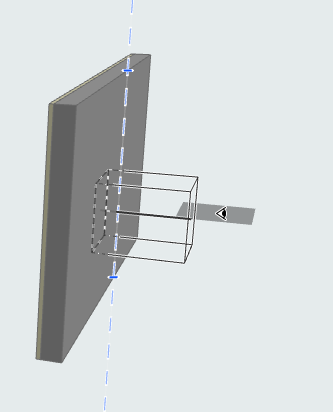

3.Az elhelyezési lehetőségek megtekintéséhez mozgassa a szem kurzort (a befogadó fal referenciavonalának mindkét oldalán).

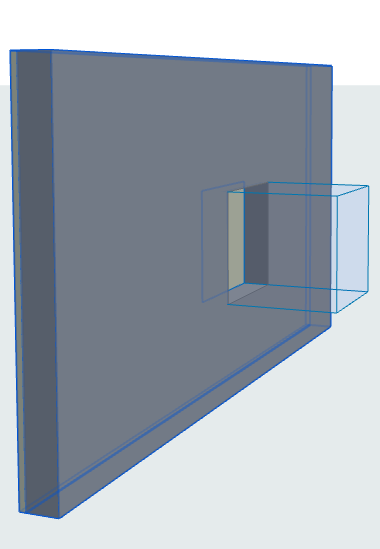

4.Kattintson a lehelyezéshez. Az áttörés lehatárolt oldala a befogadó elem referenciavonalára vagy -síkjára esik.

Eltolás a befogadó elem referenciavonalától/-síkjától

Alkalmazza az alábbiak egyikét:

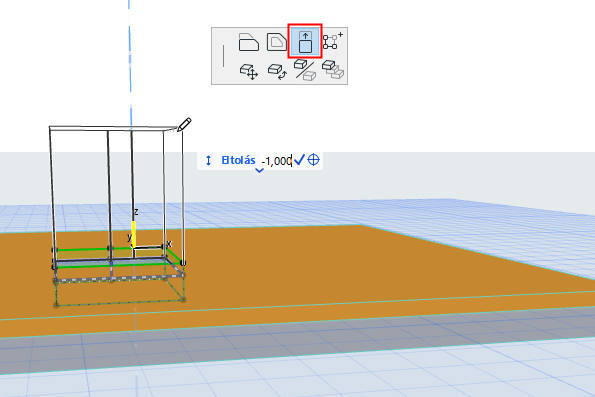

•Használja a mozgó paletta Eltolás a referenciasíktól parancsát

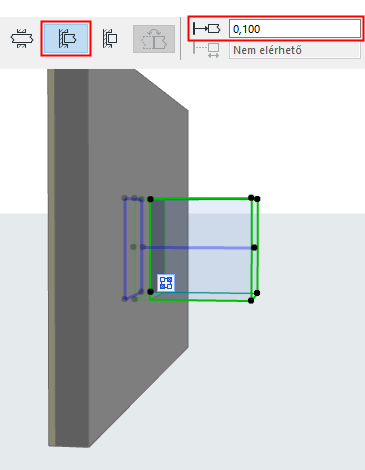

•Adja meg az eltolást a beállításoknál vagy az Infótáblán

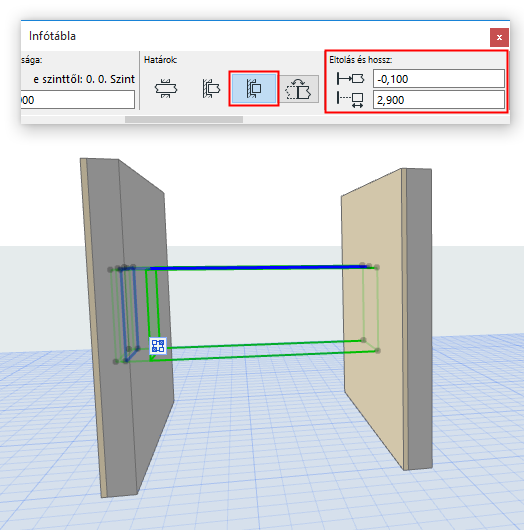

Mindkét oldal véges

1.Az Áttörés beállításainál vagy az Infótáblán válassza a Mindkét oldal véges lehetőséget.

2.Az áttörés tetszés szerint eltolható a befogadó elem referenciavonalától vagy -síkjától (a pozitív vagy negatív eltolás a beállításoknál vagy az Infótáblán adható meg).

3.Adja meg az áttörés kívánt hosszát, vagy végezze el a módosítást grafikusan.

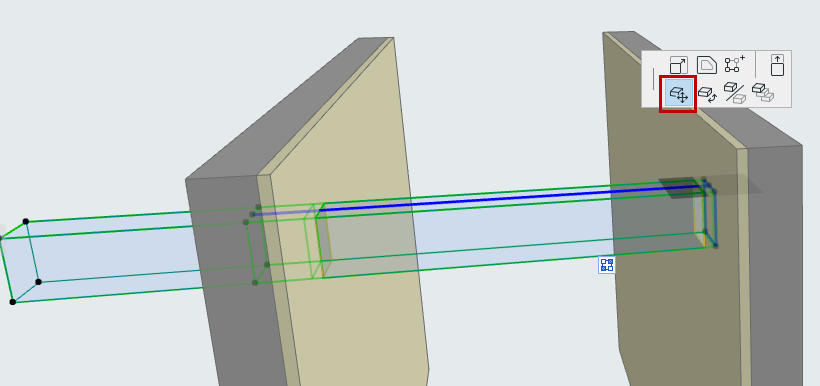

Áttörések referenciavonalának és -síkjának mozgatása

Az igazított típust kivéve a vízszintes/függőleges eljárással lehelyezett áttörések esetén a mozgó paletta Mozgatás parancsával áthelyezheti az áttörés referenciavonalát vagy referenciasíkját.

Áttörés átfordítása

A lehatárolt áttörés irányának megfordításához kattintson az Átfordítás lehetőségre az Áttörés beállításainál vagy az Infótáblán.
