Tanácsok a közös részek létrehozásához (koncepcionális tervezési szakasz)

Ebben a szakaszban gyakran csak sejtjük, milyen is lesz a végső szerkezet. A tervezés során végrehajtott módosítások (szerkezetek cseréje, réteges fóliák szerkesztése) miatti modellezési hibák elkerülése és a maximális rugalmasság érdekében a következőképpen járjon el:

Használjon legalább két felületből álló, réteges födémeket

Így mindkét oldalon hozzáadhat a szerkezetekhez burkolatot anélkül, hogy a részletek szétesnének.

Megjegyzés: A korai tervezési szakaszban az egyetlen felületből álló réteges szerkezet is megfelelően használható, ha a monolit szerkezet teteje a mag tetejeként működik.

Használja következetesen a fal referenciavonalait

•Fal átfordítása a referenciavonal mentén: Ezzel a paranccsal átfordítható (vagy tükrözhető) a kijelölt fal a referenciavonalához képest. A referenciavonal a helyén marad, de a fal teste átfordul a másik oldalra. A nyílászárók nyitási iránya nem módosul.

Ez a parancs például akkor használható, ha a terv modellezésekor eredetileg szimpla felületű falakat használt a magszerkezetek jelölésére, azonban a tervezés későbbi szakaszában további felületeket kell hozzáadni.

Lásd Fal átfordítása a referenciavonal mentén.

•Referenciavonal módosítása: Ezzel a paranccsal anélkül tolható el a referenciavonal, hogy a fal helyzete módosulna az alaprajzon.

Ez a parancs például akkor használható, ha egy régebbi tervet újabb verzióra frissít, és ebben a fal referenciavonala a külső oldalon található. Helyezze át a referenciavonalat a mag külső szélére úgy, hogy közben magát a falgeometriát nem helyezi át.

Lásd Fal referenciavonalának módosítása.

Horgonypont Ajtó/ Ablak káva a fal magjához

Az ajtó/ablak kávát a fal oldalához vagy a fal magjához rögzítheti.

Az ablakot például egy réteges fal magjához rögzítheti. Ha később módosításokat hajt végre a réteges szerkezeten (pl. vastagabb szigetelést ad hozzá), a kávamélység automatikusan módosulni fog annak érdekében, hogy az ablaknak a fal teherhordó rétegétől való távolsága változatlan maradjon.

Lásd Horgonypont káva.

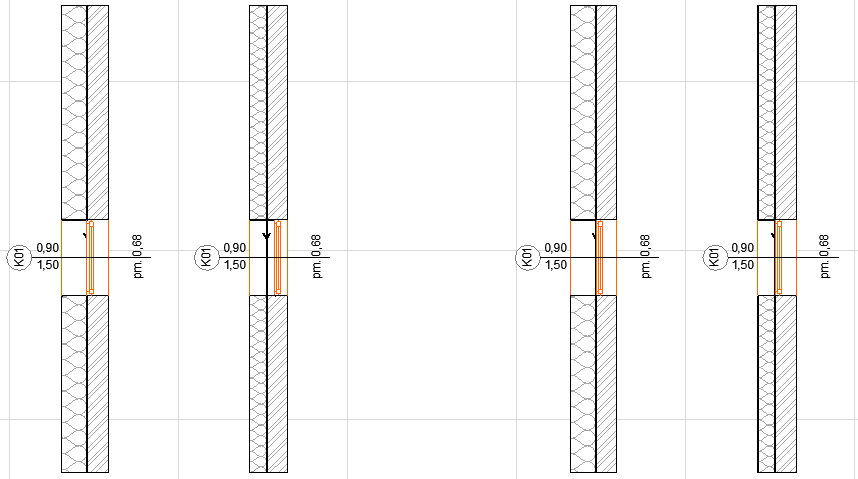

A jobb oldalon az ablak helyzete automatikusan igazodik a módosított falvastagsághoz, mivel a fal magjához van rögzítve
