A tárgyak 2D és 3D megjelenítése

Modellnézet-beállítások könyvtári elemekhez

Attól függően, hogy a terv mely könyvtárakat töltötte be, használja a Modellnézet-beállításokat (Dokumentáció > Modellnézetek > Modellnézet-beállítások ) könyvtárelemek és azok paramétereinek megjelenítésére vonatkozó globális paraméterek megadásához.

Lásd Könyvtári elemek egyéb beállításai.

Alapértelmezés szerint a tárgyak a Modellnézet-beállításoknál megadott részletességet használják (Modellnézet-beállítások szerint). Adott tárgy/lámpa esetén – ha a vezérlő elérhető – a beállított részletesség felülírható az Elembeállításoknál (használja a 2D vagy 3D megjelenítés vezérlőket).

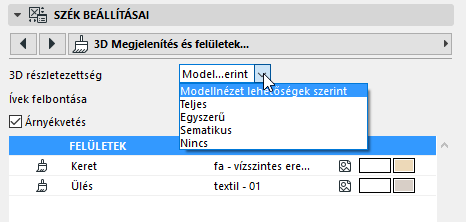

3D részletezettség

Ha elérhető, ezzel a vezérlővel felülírhatók a tárgy MNB alapú beállításai: válasszon a Sematikus, Egyszerűsített és Teljes opciók közül.

Bizonyos összetett elemek teljes részletességgel történő 3D-s megjelenítése sok időt vehet igénybe – ilyenek például a valósághű fák és más növények, amelyek nagyon sok poligont tartalmaznak.

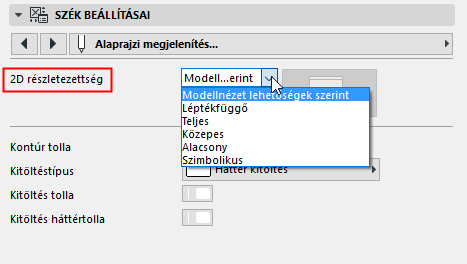

2D részletezettség

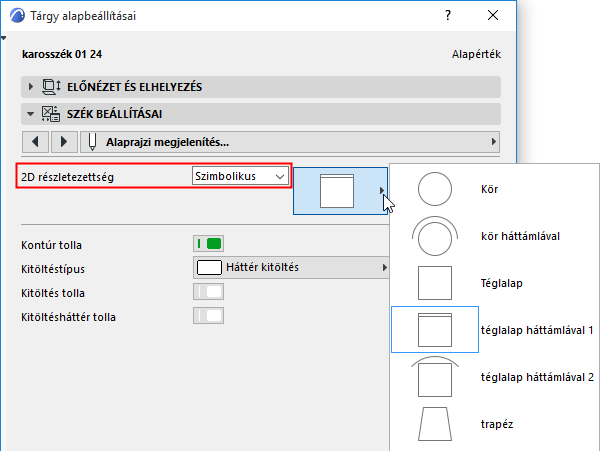

•Ha a Szimbolikus lehetőséget választja, akkor elérhetővé válik a Jel típusa paraméter, ahol állandó szimbólumot választhat a tárgy 2D nézetekben történő megjelenítéséhez, tekintet nélkül a léptékre.
