Grafikus szerkesztés szerkeszthető pontokkal

A GDL Tárgyak programozásuktól függően tartalmazhatnak intelligens szerkeszthető pontokat (kiválasztási pontok). A szerkeszthető GDL fogópontokat arról lehet megismerni, hogy rombusz alakúak. Ha egy ilyen tárgyat jelöl ki, a szerkeszthető fogópontra kattintva kiválaszthatja a Nyújtás vagy Csomópont mozgatása ikont a mozgó palettában (amelyik a helyzetnek jobban megfelel). Amikor a szerkeszthető GDL fogópontra kattint, a Követőben is megjelenik a módosítható paraméter. Nyomja meg a Tab billentyűt, és adja meg a GDL paraméter új értékét.

A szerkeszthető GDL fogópontok színét a Beállítások > Munkakörnyezet > Kijelölés és eleminformáció párbeszédablakban lehet megadni.

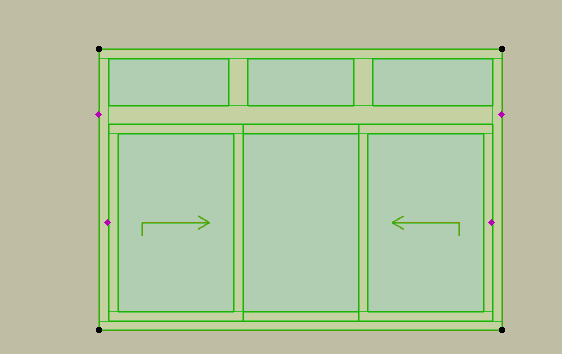

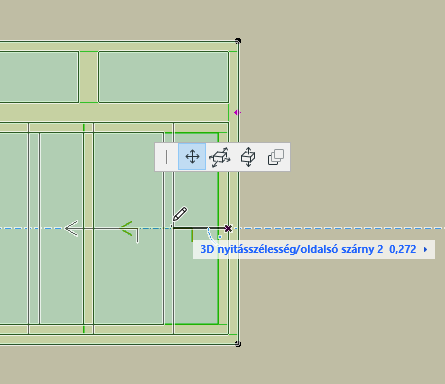

A rombusz alakú pont arra szolgál, hogy jelezze: a grafikus szerkesztésen kívül pontos numerikus adatbevitelre is lehetősége nyílik a Követő segítségével (például az érték begépelésével adhatja meg az ablakszárny nyílásszögét), feltéve, hogy a mozgó palettán a megfelelő lehetőséget választotta ki. Az alábbi képen megjelenik a Követő paletta, és ha a mozgó palettán a Nyújtás ikont választotta, tartalmazza a „Nyíló szárny szélessége” paramétert.

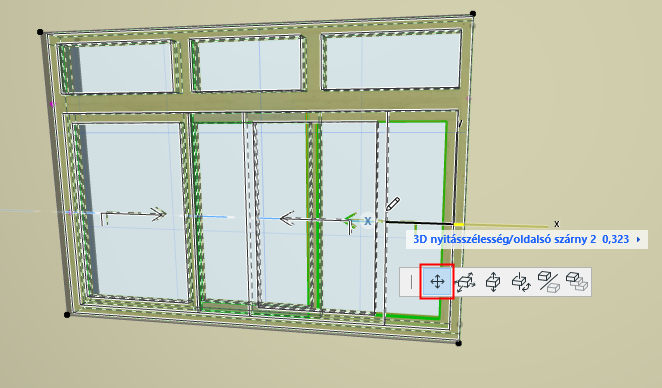

A rombusz alakú pontok és a hozzájuk tartozó paletta a 3D-s ablakban is elérhetők. A lenti képen a mozgó palettán a Csomópont mozgatása ikont kell kiválasztania ahhoz, hogy aktiválja a Nyíló szárny szélessége paramétert.

Megjegyzés: A rombusz alakú pont kizárólag olyankor jelenik meg, amikor egy paramétert lehet módosítani a Követőben. Semmilyen más funkció nem tartozik feltétlenül egy ilyen típusú ponthoz.
