A Dokumentáció > Korrekciós bejegyzések > Részlet készítése paranccsal el lehet menteni parametrikus 2D-s könyvtári elemként a 2D-s Területkijelölővel körbevett területet. Az így létrejövő elemeket „felragaszthatja” a rajzokra, így biztosítva az alaprajz vagy a metszeti rajz kellő részletezettséget, miközben modellezési időt takarít meg.
Részlet készítéséhez:
1.Jelöljön ki egy területet az Alaprajz ablakban.
2.Kattintson a Dokumentáció > Feliratozás > Részlet készítése parancsra.

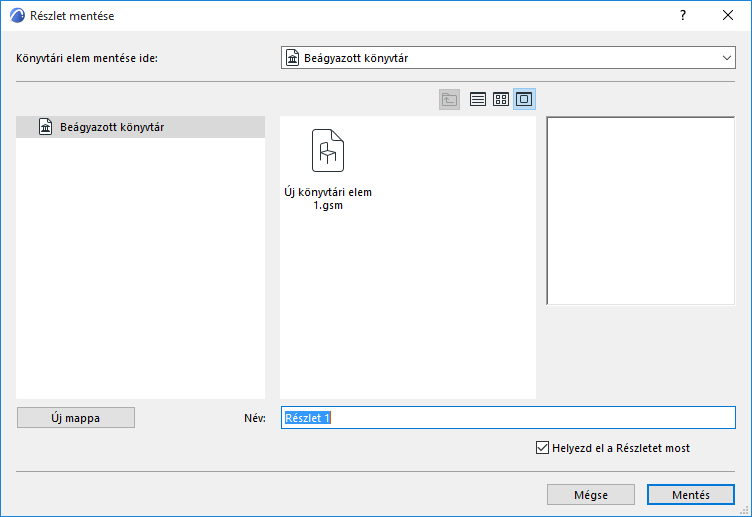

3.A megnyíló párbeszédablakban adja meg a létrehozott elem helyét és nevét.
Megjegyzés: Alapértelmezés szerint a Helyezd el a Részletet most opció be van jelölve, és az Új részlet tárgy elhelyezése automatikusan megtörténik.
Megjegyzés: Az így létrehozott tárgyak viselkedése paraméterek segítségével szabályozható, amit egy speciális sablon biztosít a tervkönyvtárban. Ha ez a sablon hiányzik a projektkönyvtárakból, még mindig lehetséges Részletek elmentése, de csak mint leképezés, mindenfajta speciális intelligencia nélkül. A program jelzi, ha nem találja meg a Részlet sablont, és fölkínálja a művelet folytatásának ill. megszakításának lehetőségét.
