Példa: Egyedi ajtólap létrehozása

Tegyük fel, hogy egyedi ajtólapot kíván létrehozni egy ajtóhoz. Kövesse az alábbi lépéseket:

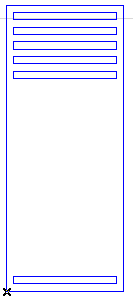

1.Rajzolja meg az alaprajzon vagy a 3D ablakban a kívánt ajtószárnyat szerkezeti elemekből (például födémekből).

2.Ajtók és ablakok egyedi tábláinál az alaprajz XY síkjában rajzoltakat a program 90 fokkal el fogja forgatni az X tengelye körül az Ajtó/Ablak típusú könyvtári elemben (ahogy az le van írva a GDL felhasználói kézikönyvben). Azonban a többi egyedi komponens típusra ez nem vonatkozik.

Az eredményül kapott tárgy középpontja a megrajzolt elemek befoglaló dobozának középpontja.

Megjegyzés: A megrajzolt elemek tulajdonságait (toll, felület stb.) kívánt értékeit a mentés előtt szükséges megadnia. Ezek az értékek kerülnek alkalmazásra az egyedi összetevőben, amikor azt felhasználja a tervben.

3.Jelölje ki a megrajzolt eleme(ke)t, majd mentse el azokat a Fájl > Könyvtári elemek > Kijelölés mentése mint > Ajtószárny paranccsal.

(Ha nincsenek kijelölve elemek, a parancs szürke.)

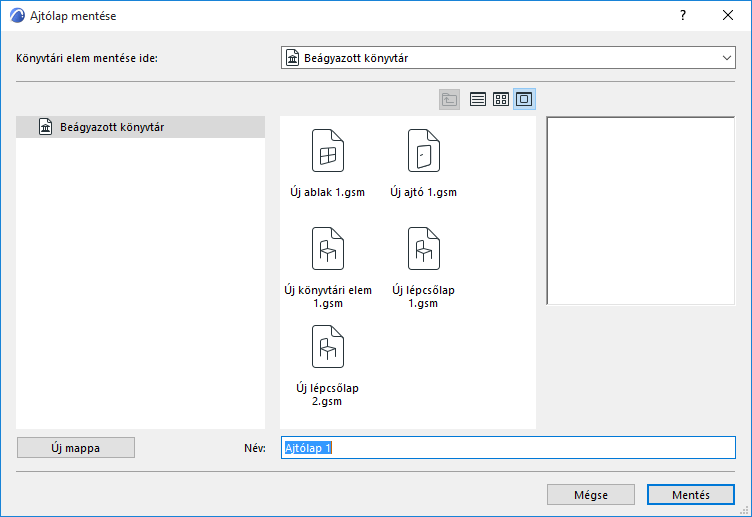

4.Megjelenik az Ajtólap mentése párbeszédpanel.

5.Adja meg az új könyvtári elem nevét és annak a mappának helyét, amelybe menteni szeretné:

–Beágyazott könyvtár (Ez az alapértelmezett választás. Testre szabott, tervspecifikus terveket ajánlott a Beágyazott könyvtárba menteni.)

–a BIMcloudon található könyvtár, amelyet hozzáadott a tervhez

Megjegyzés: Ahhoz, hogy fájlokat menthessen a BIMcloud könyvtármappába, először le kell foglalnia azt

–csatolt könyvtár keresése

Kattintson az Új mappa lehetőségre, ha új mappát kíván létrehozni a kiválasztott könyvtármappában.

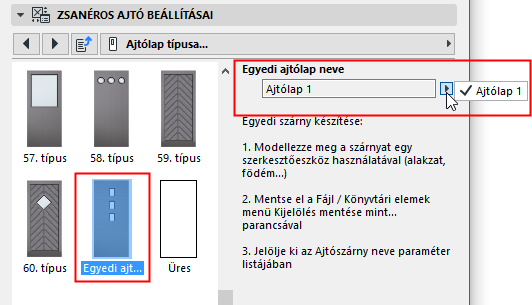

6.Az Ajtó beállítások párbeszédpanelben állítsa át az Ajtólap stílusát az Egyedi ajtólap értékre.

7.Az Egyedi panel neve felugró menüből válassza ki azt az Egyedi ajtólapot, amelyet használni szeretne (ha csak egy egyedi összetevő van meghatározva, a paraméter automatikusan ezt az értéket veszi fel). Kattintson az OK gombra a változtatások érvényre juttatásához.

Ezzel az ajtó egyedi ajtószárnnyal rendelkezik.

További információkat a létrejött GDL könyvtári elem szerkesztéséről ld. Egyedi könyvtári elemek és összetevők szerkesztése.
