Parapet magasság a Padlószerkezet vastagságának felhasználásával

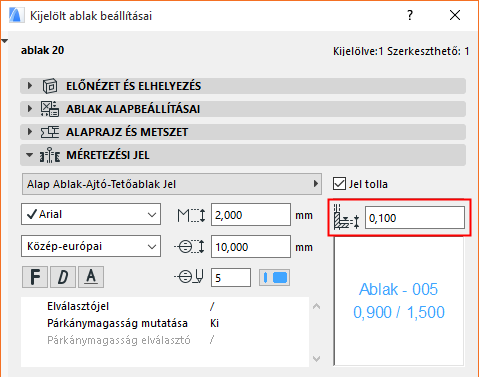

Használja a Padlószerkezet vastagsága mezőt az Ajtó/Ablak Beállítások Méretezési jel panelén (vagy az Infótáblán), ahol pontosan megadhatja a parapet magasságának az értékét, ha a padlószintnél figyelembe kívánja venni a szőnyeget vagy a parkettát, és ha a fal alapszintje nem ezen a padlószinten található.

Az ajtó/ablak parapet magassága a fal aljától (vagy az Előnézet és elhelyezés panelen beállított emeletszinttől) kerül számításra. Ha azonban szeretné, hogy az érték jel megjelenítése a valós padlószintet tükrözze, akkor adja meg a kiegészítő vastagságot a Padlószerkezet vastagsága mezőben.

A program továbbra is a fal alapjától méri a parapet értékét, azonban az ajtó/ablak jel a parapet magasság érték megjelenítésénél kivonja a padlószerkezet vastagságát a megadott parapet értékből.

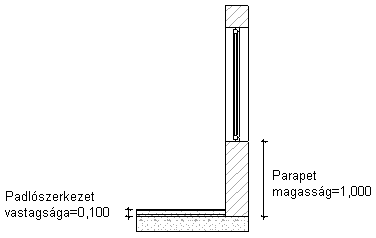

Például a fal alsó síkja -100 mm-rel lejjebb van a padló szintjénél (a padlószerkezet vastagsága 100 mm). Az ablak parapet magassága 1000 mm, azonban az épületszerkezet dokumentációjához a tényleges Parapet magasság valójában 900 mm-re van a padlótól. Így tehát az Alaprajzi jelben látható ablak parapet magasság 900 mm.

Megjegyzés: A Padlószerkezet vastagsága mezőben megadott érték nem befolyásolja az ajtó/ablak falban való tényleges elhelyezését, pusztán egy alternatív lehetőség a parapet/a felső kávának az ajtó/ablak jelölőben való megjelenítéséhez.

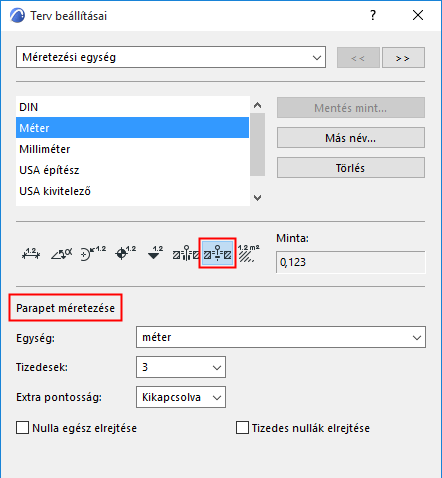

Megjegyzés: A Parapet magasság jelek kifejezetten az ilyen típusú értékekhez megadott méretezési egységeket használnak: nyissa meg a Beállítások > Terv beállításai > Méretezési egység panelt, majd válassza ki a Parapet magasság méretezése lehetőséget.

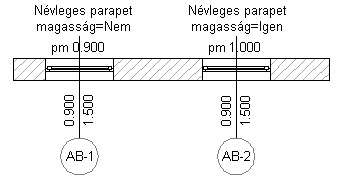

Egyes jelölőknél egy jelölőnégyzet található a Névleges parapet magasság megjelenítéséhez (ekkor a megjelenített parapet érték nem tartalmazza a padlószerkezet vastagságát). Az alábbi ábrán a négyzet bejelölésének és a jelölés megszüntetésének a hatása látható.
